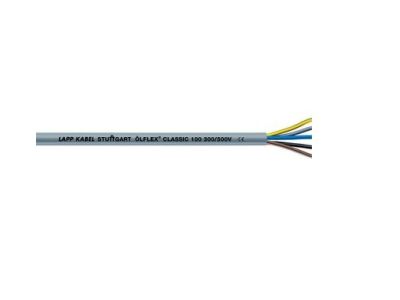

Przewód sterowniczy OLFLEX CLASSIC 100 7G1,5 300/500V BĘBEN | 0010068 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy ÖLFLEX® CLASSIC 100 o symbolu 0010068 od LAPP to uniwersalne połączenie do obwodów sterowniczych w maszynach i instalacjach przemysłowych. Wyposażony w 7 żył o przekroju 1,5 mm² i napięciu znamionowym 300/500 V, zapewnia bezpieczną transmisję sygnałów i zasilania w warunkach średnich obciążeń mechanicznych. Dzięki giętkiej konstrukcji i płaszczowi PVC sprawdza się zarówno w połączeniach nieruchomych, jak i sporadycznie ruchomych bez obciążeń rozciągających.

• Napięcie próbne 4000 V: Wysokie bezpieczeństwo elektryczne – izolacja wytrzymuje próby napięciowe, minimalizując ryzyko przebicia w eksploatacji.
• Odporność na kwasy, zasady i ograniczona odporność na oleje: Długotrwała niezawodność w środowiskach przemysłowych, gdzie występują agresywne substancje.
• Oszczędność miejsca dzięki zmniejszonej grubości ścianek: Możliwość prowadzenia kabli w wąskich korytkach i puszkach, co ułatwia uporządkowanie instalacji.
• Przeznaczenie do turbin wiatrowych (zastosowania skręcające): Konstrukcja przewodu pozwala na pracę w warunkach dynamicznych, występujących w generatorach wiatrowych.
• Klasyfikowane właściwości przeciwpożarowe zgodnie z CPR (UE 305/2011): Spełnia wymogi bezpieczeństwa pożarowego w budynkach i obiektach przemysłowych – wybór odpowiedniego artykułu online.

Zgodność z Normami

Przewód ÖLFLEX® CLASSIC 100 jest zgodny z wymogami dyrektywy UE 305/2011 (CPR) dotyczącej wyrobów budowlanych w zakresie właściwości przeciwpożarowych. Posiada certyfikację CE i spełnia standardy europejskie dla przewodów sterowniczych. Dokładny numer klasy CPR dobierany jest indywidualnie dla każdego artykułu – szczegóły dostępne na stronie producenta.

Zastosowanie

Dzięki uniwersalnej budowie i odporności na czynniki chemiczne przewód sprawdza się w wielu środowiskach przemysłowych i komercyjnych.

• Okablowanie obwodów sterowniczych wewnątrz maszyn: połączenia czujników, siłowników, przycisków i styczników w szafach sterowniczych.
• Instalacje międzyzakładowe: łączenie linii produkcyjnych, przenośników i urządzeń w halach przemysłowych.
• Pomieszczenia suche i wilgotne: kontrola klimatyzacji, wentylacji, oświetlenia w obiektach przemysłowych i komercyjnych.
• Zastosowania w turbinach wiatrowych: połączenia skręcające w gondolach, gdzie przewód narażony jest na ciągłe ruchy obrotowe.

Wskazówki Montażowe

Montaż i podłączenie przewodu może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest rozładowany. Podczas układania zachowaj minimalne promienie gięcia zgodne z dokumentacją producenta (dla wersji giętkiej są one niższe niż dla kabli sztywnych). Używaj końcówek kablowych dopasowanych do przekroju 1,5 mm². Nie przekraczaj dopuszczalnej siły rozciągającej – przewód przeznaczony jest do pracy bez obciążeń rozciągających. Prowadź kabel z dala od ostrych krawędzi i źródeł ciepła.

FAQ

• Czy przewód nadaje się do pracy w ruchu ciągłym? Nie, jest zaprojektowany do połączeń nieruchomych oraz sporadycznie ruchomych bez obciążeń rozciągających. Do ciągłego prowadzenia w łańcuchach kablowych zaleca się przewody z serii ÖLFLEX® CHAIN.
• Jakie jest maksymalne napięcie pracy? Napięcie znamionowe U0/U wynosi 300/500 V. Przewód może być stosowany w obwodach sterowniczych o napięciu do 500 V AC między żyłami a ziemią.
• Czy przewód jest odporny na oleje? Ma ograniczoną odporność na oleje – nadaje się do środowisk, gdzie okazjonalnie występuje kontakt z olejami, ale nie jest przeznaczony do stałego zanurzenia. Pełną odporność oferują przewody z płaszczem PUR (np. ÖLFLEX® ROBUST).
