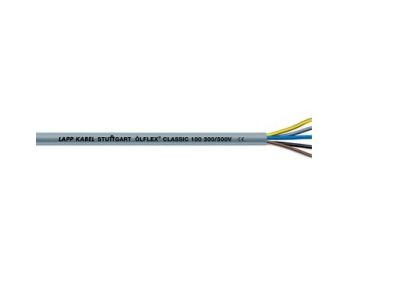

Przewód sterowniczy OLFLEX CLASSIC 100 6G1,0 300/500V BĘBEN | 0010045 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy OLFLEX CLASSIC 100 od LAPP, symbol 0010045, to giętki kabel sterowniczy z 6 żyłami o przekroju 1 mm², przystosowany do napięcia 300/500 V. Dzięki izolacji PVC i konstrukcji przeznaczonej do średnich obciążeń mechanicznych zapewnia niezawodne połączenia w obwodach sterowniczych, jednocześnie oszczędzając miejsce dzięki zmniejszonej grubości ścianek. Jest to wysokiej jakości alternatywa dla przewodów typu YSLY lub YY.

• 6 żył o przekroju 1,0 mm²: Umożliwia prowadzenie wielu sygnałów sterowniczych w jednym kablu, upraszczając instalację i zmniejszając liczbę połączeń.
• Napięcie znamionowe 300/500 V: Bezpieczna praca w typowych obwodach sterowniczych i sygnalizacyjnych.
• Gietka konstrukcja PVC: Łatwe układanie w ciasnych przestrzeniach, w tym w szafach sterowniczych i korytkach kablowych.
• Napięcie probiercze 4000 V: Wysoki poziom bezpieczeństwa elektrycznego – izolacja wytrzymuje próby napięciowe bez ryzyka przebicia.
• Odporność na kwasy, zasady i ograniczona odporność na oleje: Przewód nadaje się do środowisk przemysłowych o umiarkowanej ekspozycji na substancje chemiczne.

Zgodność z Normami

Przewód OLFLEX CLASSIC 100 spełnia wymagania dyrektywy UE 305/2011 (BauPVO/CPR) w zakresie klasyfikacji właściwości przeciwpożarowych. Posiada certyfikat CE i jest zgodny z europejskimi standardami dla przewodów sterowniczych. W celu wyboru odpowiedniego numeru artykułu zgodnego z CPR sprawdź informacje na stronie producenta LAPP.

Zastosowanie

Przewód OLFLEX CLASSIC 100 6G1,0 przeznaczony jest do uniwersalnego okablowania obwodów sterowniczych w instalacjach przemysłowych i budynkowych. Sprawdza się zarówno w połączeniach nieruchomych, jak i sporadycznie ruchomych (bez obciążeń rozciągających).

• Okablowanie wewnętrzne maszyn i urządzeń – podłączenie czujników, siłowników, przekaźników.
• Połączenia międzyzakładowe – prowadzenie sygnałów sterowniczych między szafami i pulpitem operatorskim.
• Zastosowania w pomieszczeniach suchych i wilgotnych (bez zanurzenia).
• Konstrukcja przewodu umożliwia stosowanie w turbinach wiatrowych przy obciążeniach skręcających.

Wskazówki Montażowe

Montaż i demontaż przewodu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Promień gięcia należy dobrać zgodnie z dokumentacją producenta – dla wersji giętkiej minimalny promień przy układaniu stałym wynosi 4× średnica zewnętrzna. Przekrój żył dobierz do obciążenia prądowego (dla 1,0 mm² w zależności od warunków chłodzenia). Złączki i zaciski stosuj zgodne z normą IEC 60947-1. Kabel układać z zachowaniem zasad ochrony przed uszkodzeniami mechanicznymi i termicznymi.

FAQ

• Czy przewód nadaje się do układania na stałe? Tak, jest przeznaczony do połączeń nieruchomych oraz sporadycznie ruchomych bez obciążeń rozciągających.
• Jakie jest napięcie probiercze? Napięcie próbne wynosi 4000 V, co zapewnia wysoki margines bezpieczeństwa w stosunku do napięcia roboczego 300/500 V.
• Czy przewód jest odporny na oleje? Ma ograniczoną odporność na oleje; w środowiskach o dużej ekspozycji olejowej zalecamy stosowanie specjalistycznych wersji (np. OLFLEX CLASSIC 110).
