Przewód sterowniczy OLFLEX CLASSIC 100 5x1,0 300/500V BĘBEN | 00102054 Lapp Kabel

Opis i Kluczowe Cechy

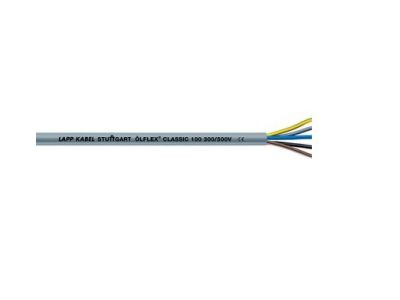

Przewód sterowniczy ÖLFLEX® CLASSIC 100 o symbolu 00102054 to uniwersalny przewód zasilający i sterowniczy w wersji bębnowej. Wyposażony w pięć żył o przekroju 1,0 mm², napięcie znamionowe U0/U 300/500 V oraz giętką konstrukcję z płaszczem PVC. Przeznaczony do średnich obciążeń mechanicznych, łączy w sobie wysoką elastyczność z odpornością na działanie kwasów i zasad, co czyni go niezawodnym wyborem w aplikacjach przemysłowych.

• Budowa 5x1,0 mm²: pięć żył o przekroju 1 mm² zapewnia elastyczność i łatwość prowadzenia w ciasnych przestrzeniach szaf sterowniczych.
• Napięcie znamionowe U0/U 300/500 V: gwarantuje bezpieczną pracę w typowych obwodach sterowniczych i zasilających przy zachowaniu odpowiedniego marginesu izolacji.
• Płaszcz PVC odporny na kwasy i zasady: chroni przewód w środowiskach przemysłowych, gdzie występują agresywne substancje chemiczne, oraz zapewnia ograniczoną odporność na oleje.
• Giętka konstrukcja: ułatwia układanie na korytkach i w prowadnicach, a także umożliwia sporadyczne ruchy bez obciążeń rozciągających – idealna do zastosowań w turbinach wiatrowych.
• Wysokie napięcie próbne 4000 V: potwierdza doskonałą izolację i bezpieczeństwo elektryczne, minimalizując ryzyko przebicia.

Zgodność z Normami

Przewód OLFLEX CLASSIC 100 posiada klasyfikację właściwości przeciwpożarowych zgodnie z rozporządzeniem UE 305/2011 (CPR/BauPVO), co umożliwia jego stosowanie w budownictwie zgodnie z obowiązującymi przepisami. Numer artykułu do doboru klasy CPR dostępny jest na stronie producenta LAPP.

Zastosowanie

Przeznaczony do uniwersalnego okablowania obwodów sterowniczych wewnątrz maszyn i między zakładami. Sprawdza się w pomieszczeniach suchych i wilgotnych, a także w aplikacjach wymagających giętkości i odporności chemicznej.

• Połączenia nieruchome i sporadycznie ruchome bez obciążeń rozciągających w systemach sterowania maszyn.
• Wewnątrz szaf sterowniczych i rozdzielnic, gdzie wymagana jest elastyczność i łatwość prowadzenia w ciasnych przestrzeniach.
• Instalacje przemysłowe narażone na kontakt z kwasami, zasadami i olejami (ograniczona odporność na oleje).
• Zastosowania skręcające w turbinach wiatrowych dzięki elastycznej konstrukcji.

Wskazówki Montażowe

Montaż przewodu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przewód należy układać na korytkach, w listwach lub prowadnicach, unikając ostrych zagięć przekraczających minimalny promień gięcia (zgodnie z dokumentacją producenta). Przekrój przewodu dobierz do spodziewanego prądu obciążenia. Pamiętaj o zabezpieczeniu przed uszkodzeniami mechanicznymi i przeciąganiem przez ostre krawędzie.

FAQ

• Czy przewód można układać na stałe w ziemi? Nie, przewód OLFLEX CLASSIC 100 jest przeznaczony do instalacji wewnątrz pomieszczeń suchych i wilgotnych – nie jest kablem ziemnym.
• Jaka jest odporność temperaturowa przewodu? W dostępnych danych nie podano zakresu temperatur pracy. Szczegółowe informacje znajdziesz w karcie katalogowej producenta LAPP.
