Przewód sterowniczy OLFLEX CLASSIC 100 5G70 450/750V BĘBEN | 00103143 Lapp Kabel

Opis i Kluczowe Cechy

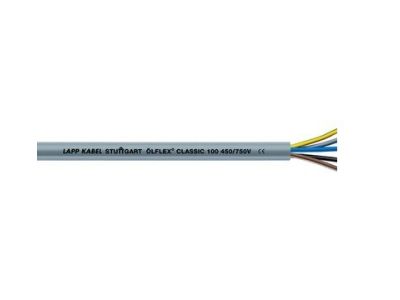

Przewód sterowniczy OLFLEX CLASSIC 100 5G70 450/750V (symbol 00103143) to elastyczny przewód zasilający i sterowniczy o napięciu znamionowym 450/750V. Pięć żył o przekroju 7,0 mm² (oznaczenie 5G70) wykonanych z miedzi zapewnia wysoką przewodność i niezawodność w obwodach sterowniczych oraz zasilających. Przewód wyróżnia się giętkością, odpornością na działanie kwasów i zasad oraz ograniczoną odpornością na oleje.

• Napięcie znamionowe 450/750V: Wysokie bezpieczeństwo elektryczne dzięki napięciu probierczemu 4000V, gwarantujące stabilną pracę w obwodach o podwyższonym napięciu.
• 5 żył o przekroju 7,0 mm²: Zapewnia wystarczający przekrój dla średnich obciążeń mechanicznych, idealny do zasilania oraz sterowania urządzeń w maszynach i rozdzielnicach.
• Giętka konstrukcja: Umożliwia łatwe prowadzenie przewodu w przestrzeniach o ograniczonej dostępności oraz redukuje ryzyko uszkodzeń mechanicznych podczas montażu.
• Płaszcz zewnętrzny z PVC: Odporny na działanie kwasów i zasad, co zapewnia długotrwałą ochronę w środowiskach przemysłowych.
• Zastosowanie uniwersalne: Nadaje się do obwodów sterowniczych, połączeń nieruchomych i sporadycznie ruchomych, a także do pracy w pomieszczeniach suchych i wilgotnych.

Zgodność z Normami

Przewód spełnia wymagania dyrektywy UE 305/2011 (BauPVO/CPR) dotyczącej klasyfikacji właściwości przeciwpożarowych. Napięcie probiercze 4000V oraz konstrukcja zgodna z normami przemysłowymi zapewniają wysokie bezpieczeństwo elektryczne i mechaniczną wytrzymałość. Produkt posiada oznaczenie CE.

Zastosowanie

Przewód sterowniczy OLFLEX CLASSIC 100 5G70 450/750V znajduje szerokie zastosowanie w instalacjach elektrycznych i automatyce przemysłowej.

• Obwody sterownicze wewnątrz maszyn i urządzeń – niezawodne przesyłanie sygnałów sterujących.
• Zasilanie urządzeń o średnich obciążeniach mechanicznych – np. silniki, pompy, siłowniki.
• Okablowanie między zakładami przemysłowymi – elastyczna konstrukcja ułatwia montaż i konserwację.
• Pomieszczenia suche i wilgotne – odporny płaszcz zewnętrzny chroni przed czynnikami chemicznymi i środowiskowymi.
• Zastosowania skręcające w turbinach wiatrowych – giętka konstrukcja redukuje naprężenia mechaniczne.

Wskazówki Montażowe

Montaż przewodu powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przewód należy prowadzić w sposób uniemożliwiający jego uszkodzenie mechaniczne, z uwzględnieniem minimalnego promienia gięcia. Należy unikać naprężeń rozciągających oraz kontaktu z ostrymi krawędziami. Podczas układania przewodu w instalacjach ruchomych należy zapewnić odpowiednią ochronę przed nadmiernymi zginaniami i skręceniami. Po montażu zaleca się przeprowadzenie testu ciągłości oraz sprawdzenie izolacji.

FAQ

• Czy przewód nadaje się do stosowania w pomieszczeniach wilgotnych? Tak, przewód jest przeznaczony do pracy w pomieszczeniach suchych i wilgotnych dzięki odpornemu płaszczowi zewnętrznemu z PVC.
• Jakie jest maksymalne napięcie probiercze przewodu? Przewód posiada napięcie probiercze 4000V, co gwarantuje wysokie bezpieczeństwo elektryczne w instalacjach o podwyższonym napięciu.
• Czy przewód można stosować w środowiskach przemysłowych z obecnością olejów? Płaszcz zewnętrzny z PVC charakteryzuje się ograniczoną odpornością na oleje – w takich warunkach zaleca się dodatkowe zabezpieczenia mechaniczne.
