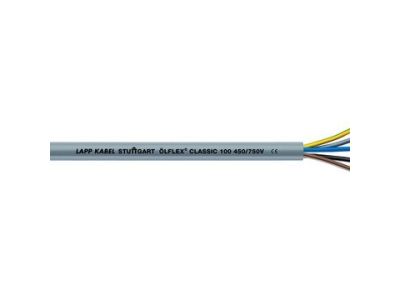

Przewód sterowniczy OLFLEX CLASSIC 100 5G4,0 BĘBEN | 00101023 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy i zasilający OLFLEX CLASSIC 100 5G4,0 to wysokiej klasy rozwiązanie od renomowanego producenta Lapp Kabel, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Produkt ten stanowi doskonałą alternatywę dla standardowych przewodów typu YSLY lub YY, oferując podwyższone parametry bezpieczeństwa i trwałości. Konstrukcja oparta na pięciu żyłach o przekroju znamionowym 4,0 mm² każda (w tym żyła ochronna żółto-zielona) pozwala na stabilne przesyłanie energii przy napięciu znamionowym U0/U wynoszącym 450/750 V.

• Wysokie bezpieczeństwo elektryczne: Dzięki napięciu próbnemu na poziomie 4000 V, przewód gwarantuje niezawodność nawet w instalacjach narażonych na przepięcia.
• Wyjątkowa giętkość: Klasa giętkości pozwala na łatwe układanie przewodu w szafach sterowniczych oraz w połączeniach ruchomych.
• Odporność chemiczna: Płaszcz zewnętrzny wykonany ze specjalnej mieszanki PVC wykazuje odporność na działanie kwasów i zasad oraz ograniczoną odporność na oleje przemysłowe.
• Kodowanie kolorystyczne: Żyły są identyfikowane za pomocą kolorów, co znacząco przyspiesza proces krosowania i montażu w rozdzielnicach.

Zgodność z Normami

Przewód OLFLEX CLASSIC 100 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi. Posiada klasyfikację właściwości przeciwpożarowych zgodnie z dyrektywą UE 305/2011 (BauPVO/CPR), co jest kluczowe przy projektowaniu instalacji w obiektach o zaostrzonych rygorach bezpieczeństwa pożarowego. Wysoka jakość wykonania potwierdzona przez Lapp Kabel zapewnia pełną zgodność z wymaganiami technicznymi dla nowoczesnych systemów automatyki i zasilania.

Zastosowanie

Dzięki swojej uniwersalnej konstrukcji, przewód 5G4,0 znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Przemysł maszynowy: Idealny do okablowania obwodów sterowniczych wewnątrz maszyn oraz jako połączenie między poszczególnymi jednostkami produkcyjnymi.
• Energetyka wiatrowa: Specjalna konstrukcja umożliwia zastosowanie przewodu w aplikacjach skręcających, co jest kluczowe w gondolach turbin wiatrowych.
• Instalacje budynkowe: Nadaje się do stosowania w pomieszczeniach suchych i wilgotnych przy średnich obciążeniach mechanicznych.
• Zasilanie mobilne: Może być wykorzystywany jako elastyczny przewód zasilający lub przedłużający dla urządzeń wymagających wyższego napięcia nominalnego.

Wskazówki Montażowe

Podczas instalacji przewodu OLFLEX CLASSIC 100 5G4,0 należy zwrócić uwagę na następujące aspekty techniczne:

• Promień gięcia: W przypadku połączeń sporadycznie ruchomych należy zachować odpowiedni promień gięcia, aby uniknąć uszkodzenia struktury żył miedzianych.
• Montaż w dławnicach: Zaleca się stosowanie dławnic kablowych typu SKINTOP, które zapewniają odpowiednie odciążenie ciągu i stopień ochrony IP.
• Obciążenia rozciągające: Przewód jest przeznaczony do połączeń nieruchomych i sporadycznie ruchomych bez wymuszonego prowadzenia i obciążeń rozciągających.
• Środowisko pracy: Choć płaszcz PVC jest odporny na wiele substancji, w miejscach o stałym kontakcie z agresywnymi olejami należy zweryfikować tabelę odporności chemicznej producenta.

FAQ

Czy przewód może być stosowany na zewnątrz?
Przewód jest dedykowany głównie do zastosowań wewnętrznych w pomieszczeniach suchych i wilgotnych. W przypadku instalacji zewnętrznych należy upewnić się, że jest on chroniony przed bezpośrednim działaniem promieniowania UV.

Jaka jest różnica między OLFLEX CLASSIC 100 a standardowym kablem YSLY?
OLFLEX CLASSIC 100 oferuje wyższe napięcie znamionowe (450/750V w porównaniu do 300/500V w standardowych YSLY) oraz wyższe napięcie próby (4000V), co przekłada się na większy margines bezpieczeństwa i trwałość instalacji.

Czy ten przewód nadaje się do prowadnic łańcuchowych?
Przewód ten jest przeznaczony do ruchu sporadycznego. Do pracy ciągłej w prowadnicach łańcuchowych zalecamy dedykowane serie przewodów OLFLEX FD o wyższej klasie giętkości.
