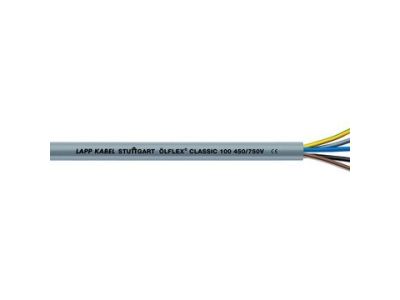

Przewód sterowniczy OLFLEX CLASSIC 100 5G16 450/750V BĘBEN | 00101133 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy i zasilający OLFLEX CLASSIC 100 5G16 to zaawansowane rozwiązanie od renomowanego producenta Lapp Kabel, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Produkt charakteryzuje się konstrukcją pięciożyłową, gdzie każda żyła posiada przekrój znamionowy wynoszący 16 mm², co pozwala na stabilne i bezpieczne przesyłanie energii przy znacznych obciążeniach prądowych. Izolacja oraz płaszcz zewnętrzny wykonane ze specjalnie dobranego polichlorku winylu (PVC) zapewniają doskonałą giętkość, ułatwiając układanie przewodu w ciasnych przestrzeniach maszynowych.

• Napięcie nominalne: Przewód pracuje przy napięciu U0/U wynoszącym 450/750 V, co czyni go idealnym do obwodów wymagających wyższego potencjału elektrycznego.
• Bezpieczeństwo: Wysoka wytrzymałość dielektryczna potwierdzona napięciem próbnym aż 4000 V AC gwarantuje niezawodność w trudnych warunkach eksploatacyjnych.
• Odporność chemiczna: Płaszcz zewnętrzny wykazuje wysoką odporność na działanie kwasów i zasad oraz ograniczoną odporność na oleje przemysłowe.
• Identyfikacja żył: Zastosowanie kolorowego kodu identyfikacji żył znacząco przyspiesza prace montażowe i minimalizuje ryzyko błędów podczas podłączania.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania europejskie, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania. Przewód został sklasyfikowany pod kątem właściwości przeciwpożarowych zgodnie z dyrektywą UE 305/2011 (BauPVO/CPR), co jest kluczowe przy projektowaniu instalacji w obiektach o podwyższonych standardach bezpieczeństwa pożarowego. Stanowi on profesjonalną, wysokiej jakości alternatywę dla standardowych przewodów sterowniczych typu YSLY lub YY, oferując lepsze parametry elektryczne i mechaniczną trwałość.

Zastosowanie

OLFLEX CLASSIC 100 5G16 jest przewodem uniwersalnym, dedykowanym do pracy w środowiskach przemysłowych o średnim obciążeniu mechanicznym. Jego wszechstronność pozwala na wykorzystanie go w następujących obszarach:

• Okablowanie obwodów sterowniczych wewnątrz maszyn oraz połączenia między poszczególnymi jednostkami produkcyjnymi.
• Zastosowanie jako elastyczny przewód zasilający lub przedłużający w parkach maszynowych.
• Instalacje w pomieszczeniach suchych oraz wilgotnych, gdzie wymagana jest odporność na czynniki zewnętrzne.
• Specjalistyczne aplikacje w energetyce wiatrowej – konstrukcja przewodu umożliwia jego pracę w warunkach skręcania (turbanach wiatrowych).
• Połączenia nieruchome oraz sporadycznie ruchome, pod warunkiem braku ciągłych obciążeń rozciągających.

Wskazówki Montażowe

Podczas instalacji przewodu OLFLEX CLASSIC 100 5G16 należy zwrócić uwagę na zachowanie odpowiedniego promienia gięcia, co jest kluczowe dla zachowania żywotności miedzianych żył giętkich. W przypadku montażu w dławnicach, należy upewnić się, że stopień ochrony IP zostanie zachowany poprzez odpowiednie dokręcenie elementu uszczelniającego. Przewód nie powinien być poddawany nadmiernym siłom naciągu podczas układania w korytach kablowych. Dzięki kolorowej identyfikacji żył, monterzy mogą w łatwy sposób przypisać odpowiednie fazy oraz przewód ochronny (G) do zacisków w szafach sterowniczych.

FAQ

• Czy przewód może być stosowany na zewnątrz? Opis techniczny wskazuje na zastosowanie w pomieszczeniach suchych i wilgotnych. W przypadku instalacji zewnętrznych zaleca się stosowanie dodatkowych osłon lub sprawdzenie szczegółowej karty katalogowej producenta pod kątem odporności na promieniowanie UV.
• Co oznacza oznaczenie 5G16? Oznacza to, że przewód posiada 5 żył o przekroju 16 mm² każda, przy czym jedna z żył jest żyłą ochronną żółto-zieloną (oznaczenie G).
• Czy przewód jest odporny na oleje? Płaszcz PVC posiada ograniczoną odporność na oleje, co oznacza, że jest odporny na sporadyczny kontakt, ale nie jest dedykowany do ciągłego zanurzenia w substancjach oleistych.
