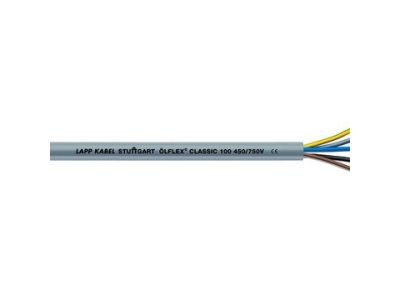

Kabel sterowniczy OLFLEX CLASSIC 100 5G10 450/750V BĘBEN | 00101103 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy i zasilający ÖLFLEX® CLASSIC 100 5G10 to wysokiej klasy rozwiązanie od renomowanego producenta Lapp Kabel, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Produkt charakteryzuje się konstrukcją pięciożyłową, gdzie każda żyła posiada przekrój znamionowy wynoszący 10 mm², co pozwala na stabilne i bezpieczne przesyłanie znacznych mocy przy zachowaniu wysokiej sprawności energetycznej. Izolacja oraz płaszcz zewnętrzny wykonane ze specjalnie dobranego polichlorku winylu (PVC) zapewniają doskonałą giętkość, co znacząco ułatwia układanie przewodu w ciasnych przestrzeniach maszynowych.

• Napięcie znamionowe: U0/U wynosi 450/750 V, co predysponuje przewód do pracy w obwodach o podwyższonych wymaganiach napięciowych.
• Wytrzymałość elektryczna: Wysokie bezpieczeństwo pracy gwarantuje napięcie próbne na poziomie 4000 V AC.
• Oznaczenie żył: Zastosowanie kodu kolorystycznego ułatwia szybką identyfikację i bezbłędne podłączenie w rozdzielnicach.
• Odporność chemiczna: Płaszcz zewnętrzny wykazuje wysoką odporność na działanie kwasów i zasad oraz ograniczoną odporność na oleje przemysłowe.
• Wszechstronność: Stanowi doskonałą, wysokojakościową alternatywę dla standardowych przewodów typu YSLY lub YY.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości, co jest kluczowe w profesjonalnych instalacjach elektroenergetycznych. Przewód został sklasyfikowany pod kątem właściwości przeciwpożarowych zgodnie z unijną dyrektywą 305/2011 (BauPVO/CPR), co pozwala na jego bezpieczne stosowanie w obiektach budowlanych. Konstrukcja przewodu uwzględnia również specyficzne wymagania dla technologii odnawialnych, umożliwiając jego wykorzystanie w aplikacjach skręcających, typowych dla gondoli turbin wiatrowych.

Zastosowanie

OLFLEX® CLASSIC 100 5G10 znajduje szerokie zastosowanie w wielu gałęziach przemysłu dzięki swojej uniwersalności i odporności na średnie obciążenia mechaniczne. Idealnie sprawdza się w:

• Automatyce przemysłowej: Jako przewód łączący komponenty wewnątrz maszyn oraz między poszczególnymi jednostkami produkcyjnymi.
• Energetyce wiatrowej: Dzięki konstrukcji przystosowanej do skręcania (torsion), może być stosowany w pętlach zwisających w elektrowniach wiatrowych.
• Instalacjach budynkowych: W pomieszczeniach suchych i wilgotnych jako elastyczny przewód zasilający lub przedłużający.
• Połączeniach ruchomych: Przeznaczony do połączeń nieruchomych oraz sporadycznie ruchomych, pod warunkiem braku ciągłych obciążeń rozciągających.

Wskazówki Montażowe

Podczas instalacji przewodu OLFLEX® CLASSIC 100 5G10 należy zwrócić szczególną uwagę na promień gięcia, aby zachować długowieczność izolacji. W przypadku połączeń ruchomych należy upewnić się, że przewód nie jest poddawany nadmiernemu rozciąganiu. Przy montażu w dławnicach kablowych zaleca się stosowanie akcesoriów zapewniających odpowiedni stopień ochrony IP, co w połączeniu z odpornością PVC na czynniki chemiczne, zagwarantuje szczelność i bezpieczeństwo całego układu. W aplikacjach skręcających w turbinach wiatrowych należy przestrzegać wytycznych producenta dotyczących maksymalnego kąta skrętu na metr bieżący kabla.

FAQ

• Czy przewód może być stosowany na zewnątrz? Opis techniczny wskazuje na zastosowanie w pomieszczeniach suchych i wilgotnych. W przypadku instalacji zewnętrznych należy upewnić się, że przewód jest chroniony przed bezpośrednim promieniowaniem UV, chyba że dokumentacja szczegółowa stanowi inaczej.
• Jaka jest główna zaleta napięcia 450/750V w porównaniu do standardowych przewodów sterowniczych? Wyższe napięcie znamionowe pozwala na stosowanie przewodu w obwodach, gdzie standardowe 300/500V jest niewystarczające, co zwiększa margines bezpieczeństwa i uniwersalność kabla.
• Czy przewód nadaje się do prowadnic łańcuchowych? Przewód jest przeznaczony do połączeń sporadycznie ruchomych. Do pracy ciągłej w prowadnicach łańcuchowych zaleca się dedykowane serie przewodów OLFLEX® FD.
