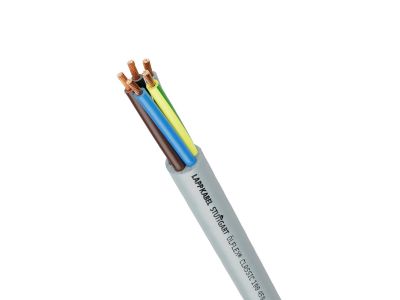

Przewód sterowniczy OLFLEX CLASSIC 100 4G95 450/750V BĘBEN | 00101213 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy ÖLFLEX^® CLASSIC 100 o symbolu 00101213 to giętki kabel zasilający i sterowniczy przeznaczony do średnich obciążeń mechanicznych. Dzięki budowie 4G95 (4 żyły o przekroju 95 mm²) oraz napięciu znamionowemu U₀/U 450/750 V sprawdza się w instalacjach wymagających wyższej izolacji. Zewnętrzny płaszcz PVC zapewnia odporność na kwasy, zasady oraz ograniczoną odporność na oleje, co zwiększa trwałość w środowiskach przemysłowych.

• Budowa 4G95: Cztery żyły o przekroju 95 mm² umożliwiają przesyłanie wysokich prądów w obwodach sterowniczych i zasilających, minimalizując spadki napięcia na długich odcinkach.
• Napięcie znamionowe 450/750 V: Umożliwia bezpieczną pracę w obwodach o podwyższonym napięciu roboczym, typowych dla instalacji przemysłowych i maszyn.
• Napięcie próbne 4000 V: Zapewnia wysokie bezpieczeństwo elektryczne izolacji, co potwierdza odporność na przebicia podczas eksploatacji.
• Giętka konstrukcja: Ułatwia układanie w trudno dostępnych miejscach oraz w aplikacjach z niewielkimi ruchami (bez obciążeń rozciągających).
• Płaszcz PVC odporny na kwasy i zasady: Chroni przewód przed agresywnym środowiskiem chemicznym, wydłużając żywotność w zakładach produkcyjnych.

Zgodność z Normami

Przewód spełnia wymagania dyrektywy UE 305/2011 (BauPVO/CPR) w zakresie klasyfikacji właściwości przeciwpożarowych – odpowiedni numer artykułu do doboru klasy CPR dostępny na stronie producenta. Posiada certyfikację CE oraz jest zgodny z europejskimi standardami bezpieczeństwa. Konstrukcja i materiały odpowiadają wymaganiom norm dla giętkich przewodów sterowniczych.

Zastosowanie

Kabel ÖLFLEX CLASSIC 100 4G95 450/750 V został zaprojektowany do uniwersalnych zastosowań w okablowaniu maszyn, szaf sterowniczych oraz połączeń międzyzakładowych. Sprawdza się zarówno w instalacjach nieruchomych, jak i sporadycznie ruchomych bez obciążeń rozciągających.

• Jako elastyczny przewód zasilający lub przedłużający dla urządzeń o znacznym poborze mocy.
• W obwodach sterowniczych wewnątrz maszyn oraz między zakładami wymagających wyższego napięcia nominalnego.
• W suchych i wilgotnych pomieszczeniach przemysłowych, w tym w strefach narażonych na kontakt z kwasami, zasadami i olejami.
• W aplikacjach skręcających w turbinach wiatrowych dzięki giętkiej konstrukcji przewodu.

Wskazówki Montażowe

Montaż i podłączanie przewodu mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa – przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Należy stosować odpowiednie promienie gięcia zgodnie z dokumentacją producenta, unikać obciążeń rozciągających oraz przeciągania kabla po ostrych krawędziach. Przekrój żyły 95 mm² wymaga odpowiedniego doboru końcówek kablowych i narzędzi zaciskowych. W przypadku układania w pętlach lub wiązkach należy uwzględnić obciążalność prądową wynikającą z warunków chłodzenia.

FAQ

• Czy przewód jest odporny na oleje? Płaszcz PVC wykazuje ograniczoną odporność na oleje – nadaje się do środowisk, gdzie występuje sporadyczny kontakt z olejami, ale nie do stałego zanurzenia. Pełne dane odpornościowe dostępne są w karcie katalogowej producenta.
• Jakie napięcie próbne wytrzymuje izolacja? Napięcie próbne wynosi 4000 V, co gwarantuje wysoki poziom bezpieczeństwa elektrycznego i odporności na przebicia.
• Czy kabel można stosować w instalacjach ruchomych? Tak, przewód jest giętki i dopuszczony do sporadycznych ruchów bez obciążeń rozciągających. Nie jest przeznaczony do ciągłego przemieszczania (np. w łańcuchach kablowych) – w takich aplikacjach zaleca się specjalne przewody sterownicze do łańcuchów.
