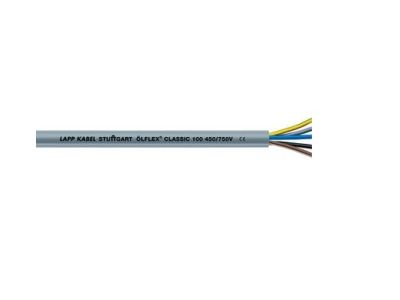

Przewód sterowniczy OLFLEX CLASSIC 100 4G120 450/750V BĘBEN | 00103093 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy OLFLEX CLASSIC 100 4G120 450/750V (symbol: 00103093) od renomowanego producenta LAPP to giętkie, uniwersalne rozwiązanie do okablowania sterowniczego i zasilającego w obwodach wymagających napięcia znamionowego 450/750 V. Cztery żyły o przekroju 120 mm² oraz izolacja PVC zapewniają wysoką elastyczność i trwałość, co ułatwia układanie nawet w trudno dostępnych miejscach. Dzięki napięciu próbnemu 4000 V gwarantuje podwyższone bezpieczeństwo elektryczne, stanowiąc wysokiej jakości alternatywę dla przewodów YSLY czy YY.

• Napięcie znamionowe U0/U 450/750 V: Możliwość stosowania w obwodach o podwyższonym napięciu instalacyjnym, co zwiększa zakres zastosowań w maszynach i instalacjach przemysłowych.
• Konstrukcja giętka z żyłami w kolorach: Łatwe i szybkie identyfikowanie poszczególnych żył podczas montażu oraz wysoka elastyczność ułatwiająca prowadzenie przewodu w ciasnych korytkach i na skręcanych elementach.
• Płaszcz zewnętrzny PVC odporny na kwasy, zasady i oleje (ograniczona odporność): Niezawodna praca w środowiskach o podwyższonej agresywności chemicznej, typowej dla hal produkcyjnych, warsztatów czy turbin wiatrowych.
• Napięcie probiercze 4000 V: Wysoki margines bezpieczeństwa elektrycznego – przewód wytrzymuje próbę napięciową czterokrotnie wyższą od napięcia roboczego, co minimalizuje ryzyko przebicia izolacji.
• Klasyfikacja przeciwpożarowa zgodna z dyrektywą UE 305/2011 (CPR): Spełnia wymogi europejskie dotyczące reakcji na ogień, co ułatwia dobór przewodu w projektach budowlanych i maszynowych.

Zgodność z Normami

Przewód OLFLEX CLASSIC 100 spełnia wymagania Dyrektywy UE 305/2011 (CPR – BauPVO) w zakresie klasyfikacji przeciwpożarowej, co oznacza, że jego właściwości ogniowe zostały zweryfikowane w systemie oceny zgodności dla wyrobów budowlanych. Ponadto wysoka wytrzymałość dielektryczna (napięcie probiercze 4000 V) oraz konstrukcja zgodna z ogólnymi standardami DIN potwierdzają jego przydatność w profesjonalnych instalacjach sterowniczych.

Zastosowanie

Dzięki połączeniu giętkości, odporności chemicznej i podwyższonego napięcia znamionowego przewód OLFLEX CLASSIC 100 4G120 sprawdzi się w wielu środowiskach przemysłowych i komercyjnych.

• Elastyczne połączenia wewnątrz maszyn i urządzeń – jako przewód sterowniczy do szaf sterowniczych, układów PLC, styczników i przekaźników.
• Przewód zasilający lub przedłużający w obwodach wymagających napięcia 450/750 V – do stałych i okazjonalnie ruchomych połączeń bez obciążeń rozciągających.
• Instalacje w pomieszczeniach suchych i wilgotnych – płaszcz PVC zabezpiecza przed działaniem wilgoci oraz słabych roztworów kwasów i zasad.
• Zastosowania skręcające, np. w gondolach turbin wiatrowych – giętka konstrukcja dopuszcza pracę przy ciągłych ruchach skrętnych.

Wskazówki Montażowe

Montaż przewodu powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Przekrój przewodu dobierz do spodziewanego prądu obciążenia oraz warunków chłodzenia (wartości prądów nie są podane w karcie produktu – w razie wątpliwości skonsultuj się z projektantem instalacji). W przypadku układania w wiązkach lub na dłuższych trasach uwzględnij współczynniki korekcyjne. Promień gięcia – dostosuj do zaleceń ogólnych dla giętkich przewodów PVC (zwykle min. 5–6 średnic zewnętrznych dla stałego ułożenia). Nie dopuszczaj do przeciągnięcia przewodu po ostrych krawędziach. Wszelkie połączenia wykonuj za pomocą odpowiednich końcówek kablowych zgodnie ze sztuką elektryczną.

FAQ

• Jakie jest napięcie probiercze przewodu? Napięcie probiercze wynosi 4000 V – to czterokrotność napięcia roboczego, co zapewnia wysoki margines bezpieczeństwa przed przebiciem izolacji.
• Czy przewód nadaje się do pracy w turbinach wiatrowych? Tak, producent dopuszcza go do zastosowań skręcających w turbinach wiatrowych dzięki giętkiej konstrukcji i odpornej na warunki atmosferyczne izolacji PVC.
• Jaka jest odporność przewodu na oleje? Przewód ma ograniczoną odporność na oleje – nadaje się do okazjonalnego kontaktu z olejami przemysłowymi, nie do ciągłego zanurzenia. W przypadku stałej ekspozycji na agresywne oleje zalecamy przewód o podwyższonej odporności (np. serii ÖLFLEX® CLASSIC 110).
