Przewód sterowniczy OLFLEX CLASSIC 100 3x1,5 300/500V BĘBEN | 00101284 Lapp Kabel

Opis i Kluczowe Cechy

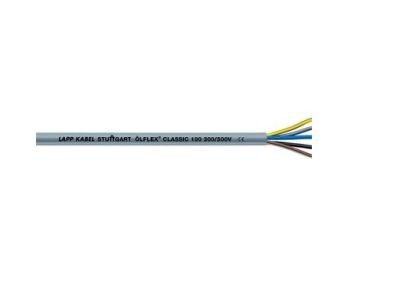

Przewód sterowniczy OLFLEX CLASSIC 100 (symbol 00101284) firmy LAPP to uniwersalny przewód zasilający i sterowniczy o przekroju 3x1,5 mm² i napięciu znamionowym 300/500 V. Giętka konstrukcja PVC w połączeniu z żyłami oznaczonymi kolorami ułatwia szybki montaż i identyfikację w rozdzielnicach oraz wewnątrz maszyn. Dzięki zmniejszonej grubości ścianek przewód oszczędza miejsce, a napięcie próbne 4000 V gwarantuje wysokie bezpieczeństwo elektryczne. Sprawdza się zarówno w instalacjach stacjonarnych, jak i w warunkach sporadycznego ruchu bez obciążeń rozciągających.

• Napięcie próbne 4000 V: Zapewnia podwyższony margines bezpieczeństwa elektrycznego, chroniąc przed przebiciem izolacji w trudnych warunkach eksploatacyjnych.
• Giętka budowa PVC: Ułatwia układanie w ciasnych kanałach kablowych i prowadzenie wzdłuż ruchomych elementów maszyn bez ryzyka pęknięcia płaszcza.
• Odporność na kwasy i zasady oraz ograniczona odporność na oleje: Pozwala na pracę w środowiskach przemysłowych, w których występują agresywne substancje chemiczne.
• Oszczędność miejsca dzięki zmniejszonej grubości ścianek: Mniejsza średnica zewnętrzna ułatwia prowadzenie wielu przewodów w jednej drabince kablowej i redukuje zajmowaną przestrzeń w szafie.
• Żyły w kolorach (oznaczenie kolorystyczne): Skraca czas podłączania – każda żyła jest jednoznacznie identyfikowalna bez konieczności stosowania dodatkowych oznaczników.

Zgodność z Normami

Przewód OLFLEX CLASSIC 100 spełnia wymagania dyrektywy UE 305/2011 (BauPVO/CPR) w zakresie klasyfikacji właściwości przeciwpożarowych. Posiada oznaczenie CE i stanowi wysokiej jakości alternatywę dla przewodów typu YSLY lub YY, zapewniając pełną zgodność z europejskimi standardami bezpieczeństwa.

Zastosowanie

Dzięki swojej giętkości i odporności chemicznej przewód OLFLEX CLASSIC 100 sprawdza się w wielu scenariuszach przemysłowych i instalacyjnych. Jest przeznaczony do średnich obciążeń mechanicznych, połączeń nieruchomych oraz sporadycznie ruchomych (bez obciążeń rozciągających).

• Okablowanie obwodów sterowniczych wewnątrz maszyn (szafy sterownicze, pulpity operatorskie).
• Połączenia międzyzakładowe oraz instalacje w pomieszczeniach suchych i wilgotnych (hale produkcyjne, magazyny).
• Zastosowania skręcające w turbinach wiatrowych – konstrukcja przewodu dopuszcza pracę w warunkach dynamicznych bez ryzyka uszkodzenia.
• Uniwersalne okablowanie w systemach automatyki budynkowej i sterowania procesami.

Wskazówki Montażowe

Montaż przewodu powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przekrój przewodu (3x1,5 mm²) dobierać do wartości prądu obciążenia zgodnie z obowiązującymi normami. Unikać nadmiernych obciążeń rozciągających podczas układania – giętka konstrukcja przewodu wymaga stosowania odpowiednich promieni gięcia. W przypadku mocowania na stałe używać uchwytów kablowych nie powodujących uszkodzenia płaszcza.

FAQ

• Jaka jest giętkość przewodu? Czy nadaje się do układania w wąskich kanałach? Przewód OLFLEX CLASSIC 100 charakteryzuje się giętką budową PVC, co umożliwia łatwe prowadzenie w ciasnych przestrzeniach, w drabinkach kablowych i peszlach – bez ryzyka pęknięcia izolacji.
• Czy przewód jest odporny na oleje? Posiada ograniczoną odporność na oleje, natomiast jest w pełni odporny na działanie kwasów i zasad. W środowiskach o podwyższonej ekspozycji na oleje zaleca się konsultację z producentem.
• Jakie są kolory żył? Żyły są oznaczone kolorami (brązowy, niebieski, żółto-zielony) zgodnie z typowym systemem identyfikacji – nie wymagają dodatkowego oznakowania, co przyspiesza proces podłączania w szafie sterowniczej.
