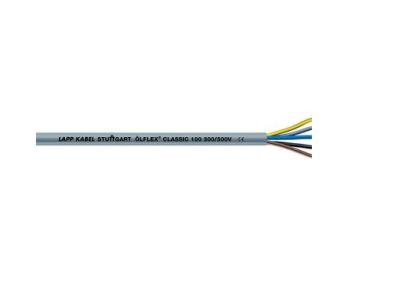

Przewód sterowniczy OLFLEX CLASSIC 100 3x1,0 300/500V BĘBEN | 00102034 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy OLFLEX CLASSIC 100 (symbol 00102034) marki LAPP to uniwersalny kabel PVC o przekroju 3 × 1,0 mm² i napięciu znamionowym U₀/U 300/500 V. Dzięki giętkiej konstrukcji oraz odpornej na kwasy i zasady powłoce zewnętrznej sprawdza się w okablowaniu obwodów sterowniczych wewnątrz maszyn i między zakładami – zarówno w instalacjach nieruchomych, jak i sporadycznie ruchomych bez obciążeń rozciągających.

• Napięcie znamionowe 300/500 V: bezpieczna praca w obwodach sterowniczych i zasilających o napięciu roboczym do 500 V AC, z zachowaniem odpowiedniego marginesu izolacji.
• Napięcie próbne 4000 V: wysoka wytrzymałość dielektryczna zapewniająca niezawodność elektryczną i ochronę przed przebiciem.
• Płaszcz z PVC odporny na kwasy i zasady: ograniczona odporność na oleje umożliwia stosowanie w środowiskach przemysłowych z występowaniem agresywnych substancji chemicznych.
• Zmniejszona grubość ścianek: oszczędność miejsca w korytkach i szafach sterowniczych przy zachowaniu pełnej funkcjonalności.
• Giętka konstrukcja przewodu: łatwe układanie w ciasnych przestrzeniach oraz możliwość zastosowania w instalacjach skręcających, np. w turbinach wiatrowych.

Zgodność z Normami

Przewód OLFLEX CLASSIC 100 spełnia klasyfikowane właściwości przeciwpożarowe zgodnie z dyrektywą UE 305/2011 (BauPVO/CPR). Produkt posiada certyfikację CE i stanowi wysokiej jakości alternatywę dla przewodów sterowniczych typu YSLY lub YY.

Zastosowanie

Przewód przeznaczony do uniwersalnego okablowania w przemyśle i automatyce budynkowej – wewnątrz maszyn, w szafach sterowniczych oraz w połączeniach międzyzakładowych.

• Stałe okablowanie obwodów sterowniczych i sygnałowych w suchych oraz wilgotnych pomieszczeniach.
• Sporadycznie ruchome połączenia bez obciążeń rozciągających – np. w prowadnikach kablowych o ograniczonym ruchu.
• Zastosowania skręcające w turbinach wiatrowych dzięki elastycznej konstrukcji przewodu.
• Uniwersalna alternatywa dla przewodów YSLY/YY w istniejących instalacjach.

Wskazówki Montażowe

Montaż i podłączenie przewodu powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekrój żył 1,0 mm² dobierz do prądu obciążenia zgodnie z obowiązującymi normami. Podczas układania unikaj promieni zgięcia mniejszych niż zalecane przez producenta – szczegóły znajdziesz w dokumentacji technicznej LAPP. Nie narażaj przewodu na rozciąganie ani ostre krawędzie.

FAQ

• Czy przewód nadaje się do zastosowań ruchomych? Tak – producent dopuszcza sporadyczne ruchy bez obciążeń rozciągających. Do ciągłego prowadzenia w łańcuchach kablowych zalecamy przewody z serii OLFLEX SERVO lub CF.
• Jaką klasę CPR (reakcji na ogień) ma ten przewód? Produkt posiada klasyfikowane właściwości przeciwpożarowe zgodne z dyrektywą UE 305/2011. Konkretną klasę (np. Eca) sprawdź na etykiecie bębna lub w karcie katalogowej LAPP dla danego indeksu.
• Co oznacza oznaczenie żył „Kolory”? Żyły są oznaczone kolorami (zgodnie z normą), co ułatwia szybką i jednoznaczną identyfikację przewodów podczas montażu i serwisu.
