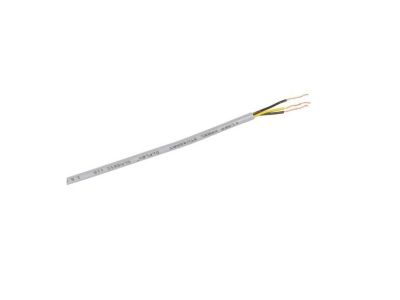

Przewód sterowniczy OLFLEX CLASSIC 100 3G1,5 300/500V BĘBEN | 00100644 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy ÖLFLEX® CLASSIC 100 3G1,5 to wysokiej klasy rozwiązanie od renomowanego producenta Lapp Kabel, zaprojektowane z myślą o najbardziej wymagających systemach automatyki i sterowania. Przewód charakteryzuje się konstrukcją trójżyłową o przekroju znamionowym każdej żyły wynoszącym 1,5 mm², co zapewnia optymalną gęstość prądu i stabilność przesyłu sygnałów w obwodach o napięciu znamionowym U0/U: 300/500 V. Dzięki zastosowaniu specjalnej mieszanki PVC w izolacji oraz płaszczu zewnętrznym, produkt cechuje się wyjątkową giętkością, co znacząco ułatwia układanie w ciasnych przestrzeniach szaf sterowniczych.

• Wysokie bezpieczeństwo elektryczne: Przewód przeszedł rygorystyczne testy napięciem próbnym aż 4000 V, co gwarantuje niezawodność izolacji nawet w przypadku wystąpienia przepięć.
• Oszczędność miejsca: Zredukowana grubość ścianek izolacji pozwala na uzyskanie mniejszej średnicy zewnętrznej, co jest kluczowe przy projektowaniu kompaktowych maszyn.
• Odporność chemiczna: Płaszcz zewnętrzny wykazuje wysoką odporność na działanie kwasów i zasad, a także ograniczoną odporność na oleje przemysłowe.
• Kodowanie kolorystyczne: Żyły są oznaczone kolorami, co eliminuje błędy podczas krosowania i przyspiesza prace instalacyjne.

Zgodność z Normami

Produkt spełnia surowe wymagania europejskie, co potwierdza jego przydatność w profesjonalnych instalacjach przemysłowych. Przewód jest klasyfikowany pod kątem właściwości przeciwpożarowych zgodnie z dyrektywą UE 305/2011 (BauPVO/CPR), co pozwala na jego bezpieczne stosowanie w obiektach budowlanych. Konstrukcja oparta na standardach Lapp Kabel stanowi wysokiej jakości alternatywę dla standardowych przewodów typu YSLY lub YY, oferując lepsze parametry mechaniczne i elektryczne.

Zastosowanie

ÖLFLEX® CLASSIC 100 3G1,5 jest przewodem uniwersalnym, dedykowanym do pracy w środowiskach przemysłowych o średnim obciążeniu mechanicznym. Jego wszechstronność sprawia, że znajduje zastosowanie w:

• Okablowaniu obwodów sterowniczych wewnątrz maszyn oraz w liniach produkcyjnych łączących poszczególne zakłady.
• Połączeniach nieruchomych oraz sporadycznie ruchomych, gdzie nie występują wymuszone obciążenia rozciągające.
• Pomieszczeniach suchych i wilgotnych, dzięki szczelnej powłoce PVC.
• Energetyce wiatrowej – specjalna konstrukcja pozwala na zastosowanie w pętlach skręcających (torsion) wewnątrz turbin wiatrowych.

Wskazówki Montażowe

Podczas instalacji przewodu ÖLFLEX® CLASSIC 100 należy zwrócić uwagę na zachowanie odpowiedniego promienia gięcia, co jest kluczowe dla zachowania żywotności żył miedzianych w aplikacjach ruchomych. W przypadku montażu w dławnicach, zaleca się stosowanie akcesoriów marki SKINTOP®, które zapewniają optymalne odciążenie ciągu i szczelność IP. Należy unikać prowadzenia przewodu w miejscach narażonych na stałe zanurzenie w wodzie lub bezpośrednie działanie promieniowania UV, chyba że zostanie zastosowana dodatkowa osłona. Przy podłączaniu do zacisków śrubowych, zaleca się stosowanie tulejek kablowych, aby zapobiec rozwarstwianiu się giętkich drucików miedzianych.

FAQ

• Czy ten przewód może pracować w prowadnicach łańcuchowych? Przewód nadaje się do połączeń sporadycznie ruchomych, jednak w przypadku aplikacji o wysokiej dynamice i dużej liczbie cykli w prowadnicach, zalecamy wybór serii ÖLFLEX® FD.
• Jaka jest różnica między tym modelem a przewodami YSLY? ÖLFLEX® CLASSIC 100 oferuje wyższe napięcie próbne (4000V) oraz lepszą jakość mieszanki PVC, co przekłada się na większą trwałość i bezpieczeństwo w porównaniu do standardowych zamienników.
• Czy przewód jest odporny na oleje? Płaszcz zewnętrzny posiada ograniczoną odporność na oleje. W środowiskach o dużym stężeniu chłodziw i olejów maszynowych zalecamy serię ÖLFLEX® CLASSIC 110 lub 810 P.
