Przewód sterowniczy OLFLEX CLASSIC 100 3G0,75 450/750V BĘBEN | 00100224 Lapp Kabel

Opis i Kluczowe Cechy

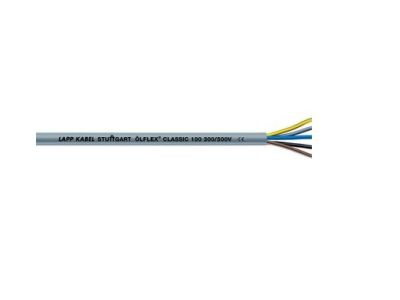

Kabel sterowniczy ÖLFLEX® CLASSIC 100 3G0,75 to wysokiej klasy rozwiązanie od renomowanego producenta Lapp Kabel, zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Przewód charakteryzuje się przekrojem znamionowym żył wynoszącym 0,75 mm², co w konfiguracji trzech żył (w tym żyła ochronna żółto-zielona, oznaczona symbolem G) zapewnia optymalną wydajność w obwodach sterowniczych i zasilających o mniejszym poborze prądu. Dzięki zastosowaniu specjalnej mieszanki PVC w izolacji oraz płaszczu zewnętrznym, przewód cechuje się wysoką giętkością, co znacząco ułatwia montaż w ciasnych przestrzeniach i korytach kablowych.

• Wysokie bezpieczeństwo elektryczne: Przewód został poddany rygorystycznym testom napięciowym przy wartości 4000 V, co gwarantuje niezawodność izolacji nawet w trudnych warunkach eksploatacji.
• Oszczędność miejsca: Zredukowana grubość ścianek izolacji pozwala na uzyskanie mniejszej średnicy zewnętrznej kabla, co jest kluczowe przy projektowaniu kompaktowych szaf sterowniczych.
• Odporność chemiczna: Płaszcz zewnętrzny wykonany z PVC wykazuje dobrą odporność na działanie kwasów i zasad oraz ograniczoną odporność na oleje przemysłowe.
• Wszechstronność: Stanowi doskonałą, wysokojakościową alternatywę dla standardowych przewodów typu YSLY lub YY, oferując lepsze parametry mechaniczne i elektryczne.

Zgodność z Normami

Produkt spełnia szereg rygorystycznych norm europejskich, co potwierdza jego profesjonalny charakter. Kabel jest klasyfikowany pod kątem właściwości przeciwpożarowych zgodnie z dyrektywą UE 305/2011 (BauPVO/CPR), co pozwala na jego bezpieczne stosowanie w instalacjach budowlanych. Konstrukcja przewodu została również zoptymalizowana pod kątem specyficznych wymagań mechanicznych, co umożliwia jego wykorzystanie w aplikacjach skręcających, typowych dla turbin wiatrowych (pętla kablowa).

Zastosowanie

ÖLFLEX® CLASSIC 100 3G0,75 znajduje szerokie zastosowanie w nowoczesnym przemyśle i automatyce. Jest dedykowany do:

• Okablowania obwodów sterowniczych wewnątrz maszyn oraz w połączeniach międzyzakładowych.
• Pracy w pomieszczeniach suchych, wilgotnych i mokrych przy średnich obciążeniach mechanicznych.
• Połączeń nieruchomych oraz sporadycznie ruchomych, pod warunkiem braku wymuszonego prowadzenia lub obciążeń rozciągających.
• Zastosowań w energetyce wiatrowej dzięki odporności na skręcanie.
• Inżynierii mechanicznej, budowy instalacji przemysłowych oraz systemów klimatyzacji i wentylacji.

Wskazówki Montażowe

Podczas instalacji przewodu ÖLFLEX® CLASSIC 100 należy przestrzegać zasad dobrej praktyki elektroinstalacyjnej. Ze względu na giętką konstrukcję żył (klasa 5), zaleca się stosowanie odpowiednich tulejek zaciskowych na końcach przewodów, co zapewni trwały i pewny styk w zaciskach śrubowych lub sprężynowych. Należy unikać montażu w miejscach narażonych na stałe, silne promieniowanie UV bez dodatkowej osłony, a także dbać o zachowanie minimalnego promienia gięcia określonego w karcie technicznej dla połączeń ruchomych. W przypadku stosowania w turbinach wiatrowych, należy upewnić się, że długość pętli kablowej jest zgodna z wytycznymi producenta maszyny.

FAQ

1. Czy ten kabel może pracować w prowadnicach łańcuchowych?
Przewód ÖLFLEX® CLASSIC 100 jest przeznaczony do połączeń sporadycznie ruchomych. Do pracy ciągłej w prowadnicach łańcuchowych zalecamy dedykowane serie, takie jak ÖLFLEX® FD.

2. Jakie jest napięcie znamionowe tego przewodu?
Napięcie znamionowe U0/U wynosi 300/500 V, co pozwala na bezpieczne stosowanie w większości standardowych układów sterowania i zasilania pomocniczego.

3. Czy żyły są numerowane czy kolorowe?
W tej wersji kabla (3G0,75) żyły są oznaczone kolorami, co ułatwia identyfikację faz, przewodu neutralnego oraz ochronnego (żółto-zielonego).
