Przewód sterowniczy OLFLEX CLASSIC 100 25G1,0 300/500V BĘBEN | 0010056 Lapp Kabel

Opis i Kluczowe Cechy

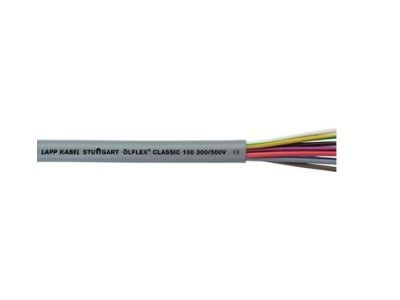

Przewód sterowniczy LAPP ÖLFLEX CLASSIC 100 o symbolu 0010056 to elastyczne połączenie do obwodów sterowniczych i automatyki. Zbudowany z 25 żył o przekroju 1,0 mm², przystosowany do napięcia 300/500 V, zapewnia niezawodną transmisję sygnałów przy jednoczesnym zachowaniu wysokiego marginesu bezpieczeństwa elektrycznego. Dzięki giętkiej konstrukcji PVC sprawdza się w aplikacjach stacjonarnych i sporadycznie ruchomych, oszczędzając miejsce w rozdzielnicach i szafach sterowniczych.

• 25 żył 1,0 mm²: możliwość prowadzenia wielu niezależnych obwodów sterowniczych w jednym przewodzie – redukcja liczby kabli i uproszczenie instalacji.
• Napięcie znamionowe 300/500 V: bezpieczna praca w typowych obwodach sterowniczych i sygnalizacyjnych, z zapasem wytrzymałości izolacji.
• Napięcie próbne 4000 V: wysoki poziom bezpieczeństwa elektrycznego – minimalizacja ryzyka przebicia i awarii.
• Płaszcz PVC odporny na kwasy, zasady i ograniczoną ilość olejów: długa żywotność w środowiskach przemysłowych, również w wilgotnych pomieszczeniach.
• Giętka konstrukcja: łatwe układanie nawet w ciasnych korytkach kablowych i na skrętkowych elementach (np. turbiny wiatrowe) – oszczędność czasu montażu.

Zgodność z Normami

Przewód ÖLFLEX CLASSIC 100 spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Jego właściwości przeciwpożarowe są klasyfikowane zgodnie z rozporządzeniem UE 305/2011 (CPR) – szczegółową klasę CPR dla konkretnego artykułu należy sprawdzić na stronie producenta. Produkt stanowi wysokiej jakości alternatywę dla przewodów typu YSLY lub YY.

Zastosowanie

Dzięki uniwersalnej budowie i odporności na czynniki chemiczne przewód LAPP doskonale sprawdza się w różnorodnych instalacjach sterowniczych i automatyki przemysłowej.

• Okablowanie obwodów sterowniczych wewnątrz maszyn i urządzeń – sygnały przekaźnikowe, czujniki, siłowniki.
• Połączenia między szafami sterowniczymi w zakładach produkcyjnych – nieruchome i sporadycznie ruchome trasy kablowe.
• Instalacje w pomieszczeniach suchych i wilgotnych (np. hale produkcyjne, magazyny) – odporność na wilgoć i podstawowe chemikalia.
• Zastosowania skrętne w turbinach wiatrowych – giętkość pozwala na pracę w warunkach cyklicznych obciążeń mechanicznych.

Wskazówki Montażowe

Montaż przewodu powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przekrój żył (1,0 mm²) dobierać do prądu obciążenia zgodnie z obowiązującymi normami. Podczas układania przestrzegać minimalnych promieni gięcia podanych w dokumentacji technicznej producenta. Dla połączeń nieruchomych stosować odpowiednie końcówki i listwy zaciskowe.

FAQ

• Czy przewód nadaje się do zastosowań zginanych cyklicznie? Tak, konstrukcja ÖLFLEX CLASSIC 100 jest giętka i dopuszcza sporadyczne ruchy oraz obciążenia skrętne, np. w turbinach wiatrowych. Nie jest jednak przewodem przeznaczonym do ciągłego prowadzenia w łańcuchach kablowych.
• Jakie jest maksymalne napięcie pracy? Napięcie znamionowe U0/U wynosi 300/500 V. Dla bezpieczeństwa zaleca się stosowanie w obwodach, gdzie napięcie robocze nie przekracza tych wartości.
• Czy przewód można układać na zewnątrz? Producent deklaruje odporność na kwasy, zasady i ograniczoną ilość olejów, ale nie jest to przewód przeznaczony do stałej ekspozycji na promieniowanie UV ani ekstremalne warunki atmosferyczne. Rekomendowane jest użytkowanie w suchych i wilgotnych pomieszczeniach.
