Przewód sterowniczy OLFLEX CLASSIC 100 16G1,0 300/500V BĘBEN | 0010052 Lapp Kabel

Opis i Kluczowe Cechy

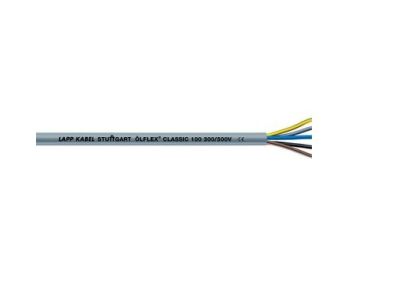

Przewód sterowniczy ÖLFLEX CLASSIC 100 16G1,0 (numer katalogowy 0010052) od LAPP to elastyczne połączenie przeznaczone do średnich obciążeń mechanicznych w obwodach sterowniczych. Dzięki napięciu znamionowemu 300/500 V i napięciu próbnemu 4000 V gwarantuje wysokie bezpieczeństwo elektryczne, a budowa z PVC z oznaczeniem żył kolorystycznymi ułatwia identyfikację i montaż.

• Budowa giętka 16G1,0: 16 żył o przekroju 1 mm² zapewnia elastyczność przy układaniu w trudno dostępnych miejscach, bez ryzyka uszkodzenia przewodu.
• Napięcie próbne 4000 V: Wysoka izolacja zwiększa bezpieczeństwo elektryczne w obwodach sterowniczych, minimalizując ryzyko przebicia.
• Odporność na kwasy i zasady (PVC): Płaszcz zewnętrzny chroni przed agresywnymi substancjami chemicznymi, wydłużając żywotność instalacji w środowiskach przemysłowych.
• Ograniczona odporność na oleje: Nadaje się do zastosowań w maszynach, gdzie występuje kontakt z olejami, np. w przemyśle obróbczym.
• Zastosowanie w turbinach wiatrowych: Konstrukcja dopuszczona do ruchów skręcających, co umożliwia montaż w dynamicznych układach energetyki wiatrowej.

Zgodność z Normami

Przewód ÖLFLEX CLASSIC 100 posiada klasyfikowane właściwości przeciwpożarowe zgodnie z dyrektywą UE 305/2011 (CPR/BauPVO), co umożliwia dobór odpowiedniego artykułu do wymogów ochrony przeciwpożarowej w budynkach. Spełnia standardy europejskie, co potwierdza certyfikat CE.

Zastosowanie

Przewód sterowniczy ÖLFLEX CLASSIC 100 sprawdza się w różnorodnych instalacjach sterowniczych i sygnalizacyjnych, zarówno w warunkach stacjonarnych, jak i ruchomych.

• Okablowanie obwodów sterowniczych wewnątrz maszyn i urządzeń przemysłowych.
• Połączenia nieruchome i sporadycznie ruchome bez obciążeń rozciągających w pomieszczeniach suchych i wilgotnych.
• Uniwersalne zastosowanie w okablowaniu szaf sterowniczych, układów PLC i systemów automatyki budynkowej.
• Instalacje w turbinach wiatrowych narażone na ruchy skręcające.

Wskazówki Montażowe

Montaż i podłączenie przewodu powinien wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Należy przestrzegać maksymalnego promienia gięcia podanego w dokumentacji producenta, dobrać średnicę dławika oraz zabezpieczyć przewód przed uszkodzeniami mechanicznymi. Przekrój żył (1 mm²) dobierać do obciążenia prądowego zgodnie z normami instalacyjnymi.

FAQ

• Czy przewód nadaje się do zastosowań w pomieszczeniach wilgotnych? Tak, przewód ÖLFLEX CLASSIC 100 z płaszczem PVC jest odporny na wilgoć i może być stosowany w pomieszczeniach suchych oraz wilgotnych (zgodnie z danymi producenta).
• Jakie oznaczenie mają żyły? Żyły są oznaczone kolorami (zgodnie z normą), co ułatwia identyfikację podczas montażu i diagnostyki.
• Czy przewód można układać na stałe w ziemi? Przewód jest przeznaczony do instalacji wewnątrz pomieszczeń i szaf sterowniczych. Nie jest przystosowany do układania bezpośrednio w ziemi – wymaga dodatkowej ochrony mechanicznej.
