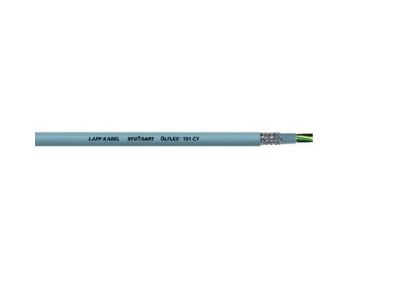

Przewód sterowniczy OLFLEX 191 CY 5G4,0/12AWG 300/500V BĘBEN | 30010545 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy OLFLEX® 191 CY (symbol 30010545) o przekroju 5G4,0 (5 żył 4mm²) to wysokiej jakości kabel ekranowany do zastosowań sterowniczych i sygnałowych. Napięcie znamionowe 300/500V oraz płaszcz zewnętrzny z PVC gwarantują odporność na olej zgodną z normą DIN EN 50363-4-1 (TM5). Miedziany oplot ekranujący o wysokim stopniu pokrycia zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi.

• Ekranowanie miedzianym oplotem: Wysoki stopień pokrycia ekranu skutecznie tłumi zakłócenia elektromagnetyczne, zapewniając stabilność sygnału w układach sterowania.
• Odporność na olej (TM5): Płaszcz zewnętrzny z PVC spełnia wymagania normy DIN EN 50363-4-1, co umożliwia stosowanie kabla w środowiskach olejowych i przemysłowych.
• Napięcie znamionowe 300/500V: Wysokie bezpieczeństwo elektryczne dzięki próbie napięciowej 4000V, potwierdzające odporność izolacji na przebicia.
• Giętka konstrukcja: Przeznaczony do połączeń nieruchomych i sporadycznie ruchomych, bez obciążeń rozciągających – idealny do układów sterowania maszyn.
• Uniwersalne zastosowanie: Zatwierdzony certyfikatem UL/CSA, spełnia wymagania międzynarodowych standardów, co umożliwia stosowanie w różnych regionach świata.

Zgodność z Normami

Przewód spełnia wymogi norm europejskich (DIN EN 50363-4-1, EN 50525) oraz posiada certyfikaty UL i CSA. Zastosowane materiały i konstrukcja zostały zaprojektowane zgodnie z wytycznymi dotyczącymi bezpieczeństwa elektrycznego i odporności na czynniki środowiskowe.

Zastosowanie

Przewód OLFLEX 191 CY 5G4,0 przeznaczony jest do budowy niezawodnych połączeń w układach sterowniczych i sygnałowych, gdzie wymagana jest wysoka odporność na zakłócenia i warunki przemysłowe.

• Okablowanie obwodów sterowniczych wewnątrz maszyn przemysłowych i urządzeń.
• Łączenie elementów automatyki i systemów sterowania w środowiskach suchych, wilgotnych lub narażonych na kontakt z olejem.
• Stosowanie w układach sygnałowych wymagających ekranowania w celu eliminacji zakłóceń elektromagnetycznych.
• Budowa instalacji między zakładami produkcyjnymi, gdzie wymagana jest odporność na czynniki zewnętrzne i wysokie napięcie probiercze.

Wskazówki Montażowe

Montaż przewodu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z zasadami bezpieczeństwa i normami instalacyjnymi. Podczas układania unikać ostrych krawędzi i nadmiernego zginania kabla – minimalny promień gięcia powinien wynosić co najmniej 6-krotną średnicę zewnętrzną kabla. Połączenia wykonywać przy użyciu odpowiednich końcówek kablowych, z dociskiem zgodnym z przekrojem żył. Przewód należy układać z dala od źródeł ciepła i chronić przed uszkodzeniami mechanicznymi.

FAQ

• Czy przewód nadaje się do stosowania w środowisku wilgotnym? Tak, przewód posiada płaszcz zewnętrzny z PVC odporny na wilgoć, co pozwala na stosowanie w środowiskach suchych i wilgotnych.
• Jaki jest zakres temperatur pracy? Dane producenta nie określają zakresu temperatur, jednak standardowe przewody PVC przeznaczone są do pracy w zakresie od -5°C do +70°C. W przypadku ekstremalnych warunków zaleca się konsultację z dokumentacją techniczną.
• Czy przewód może być stosowany w instalacjach ruchomych? Przewód przeznaczony jest do połączeń nieruchomych i sporadycznie ruchomych bez obciążeń rozciągających. Do zastosowań ruchomych dedykowane są specjalne przewody giętkie z odpowiednią konstrukcją.
