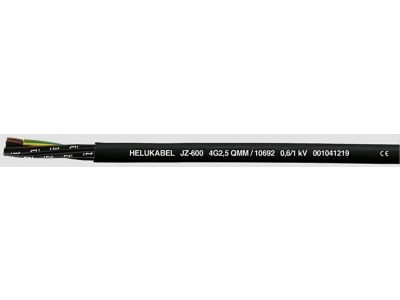

Kabel sterowniczy JZ-600 4G2,5 0,6/1kV BĘBEN | 10692 Helukabel

Opis i Kluczowe Cechy

Kabel sterowniczy JZ-600 4G2,5 to wysokiej klasy przewód elektroenergetyczny zaprojektowany przez renomowanego producenta Helukabel. Charakteryzuje się on napięciem pracy rzędu 0,6/1 kV, co wynika z zastosowania pogrubionej izolacji ze specjalnego polichlorku winylu (PVC). Przekrój znamionowy wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii oraz sygnałów sterujących przy zachowaniu optymalnych parametrów obciążalności prądowej. Konstrukcja składa się z czterech żył, z których jedna pełni funkcję ochronną (żółto-zielona), umieszczona strategicznie blisko opony zewnętrznej dla ułatwienia montażu.

Kluczowym atutem produktu jest system numeracji żył. Oznaczenia są wyraźne i podkreślone, co eliminuje ryzyko pomyłki podczas krosowania, nawet przy minimalnym odsłonięciu czarnej opony zewnętrznej. Specjalna mieszanka PVC użyta do produkcji płaszcza jest odporna na promieniowanie UV, co znacząco wydłuża żywotność instalacji pracujących w warunkach zewnętrznych.

Zgodność z Normami

Przewód JZ-600 został wyprodukowany w oparciu o rygorystyczne standardy techniczne, co gwarantuje bezpieczeństwo i powtarzalność parametrów. Jest on zgodny z normą DIN VDE 0262 oraz DIN VDE 0285-525-2-51 (odpowiednik DIN EN 50525-2-51), które precyzują wymagania dotyczące grubości izolacji dla napięć roboczych do 1 kV. Dzięki spełnieniu tych norm, kabel ten jest dopuszczony do szerokiego stosowania w wymagających projektach przemysłowych na terenie całej Europy oraz w krajach arabskich.

Zastosowanie

Kabel JZ-600 znajduje szerokie zastosowanie w sektorze B2B, w szczególności w:

• Przemyśle maszynowym i metalurgicznym: jako przewód zasilający i sterowniczy w ciężkich maszynach produkcyjnych.
• Automatyce przemysłowej: do obsługi taśm produkcyjnych, systemów pomiarowych i sygnalizacyjnych.
• Instalacjach HVAC: w zaawansowanych systemach klimatyzacyjnych i wentylacyjnych.
• Hutnictwie i stalowniach: ze względu na wytrzymałość mechaniczną przy średnich obciążeniach.
• Instalacjach zewnętrznych: dzięki odporności na UV może być układany trwale na wolnym powietrzu.

Wskazówki Montażowe

Podczas instalacji kabla JZ-600 należy pamiętać o kilku kluczowych zasadach inżynieryjnych:

• Promień gięcia: Należy zachować odpowiedni promień gięcia dla połączeń elastycznych, unikając jednocześnie naprężeń rozciągających, które mogłyby uszkodzić strukturę żył.
• Środowisko pracy: Przewód jest przystosowany do pracy w pomieszczeniach suchych, wilgotnych i mokrych. Nie jest jednak przeznaczony do bezpośredniego układania w wodzie.
• Moment dokręcania: Przy podłączaniu żył o przekroju 2,5 mm² do zacisków na szynie DIN lub w aparatach elektrycznych, należy stosować odpowiedni moment dokręcania zgodny z dokumentacją aparatury, aby zapobiec przegrzewaniu się styków.
• Identyfikacja: Wykorzystaj system numeracji żył, aby przyspieszyć prace montażowe i zminimalizować błędy w schematach połączeń.

FAQ

Czy kabel JZ-600 można układać bezpośrednio w ziemi?
Tak, jest to dopuszczalne, o ile średnica zewnętrzna konkretnego wykonania przewodu wynosi minimum 18 mm. W przypadku mniejszych średnic zaleca się stosowanie rur osłonowych.

Czy przewód jest odporny na warunki atmosferyczne?
Tak, czarna opona zewnętrzna ze specjalnego PVC jest odporna na promieniowanie UV, co pozwala na trwałe ułożenie kabla na zewnątrz budynków.

Do jakich połączeń dedykowany jest ten model?
Jest to przewód przeznaczony do połączeń elastycznych przy średnim obciążeniu mechanicznym, gdzie nie występują siły rozciągające. Idealnie sprawdza się w ruchomych elementach maszyn pracujących w cyklach produkcyjnych.
