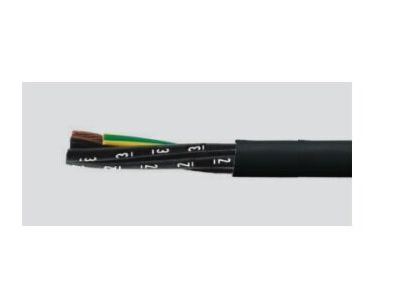

Kabel sterowniczy JZ-600 4G1,5 0,6/1kV BĘBEN | 10659 Helukabel

Opis i Kluczowe Cechy

Kabel sterowniczy JZ-600 4G1,5 to wysokiej klasy przewód zaprojektowany przez renomowanego producenta Helukabel, dedykowany do pracy w wymagających warunkach przemysłowych. Charakteryzuje się on napięciem pracy rzędu 0,6/1 kV, co jest możliwe dzięki zastosowaniu specjalnej izolacji z PVC o zwiększonej grubości, zgodnej z rygorystycznymi normami DIN VDE. Konstrukcja przewodu obejmuje cztery żyły o przekroju znamionowym 1,5 mm² każda, co zapewnia optymalną przewodność i stabilność sygnałów sterowniczych oraz zasilających.

• Identyfikacja żył: Żyły są numerowane w sposób czytelny i podkreślony, co eliminuje ryzyko pomyłki podczas montażu, nawet przy minimalnym zdjęciu izolacji zewnętrznej.
• Ochrona: Przewód posiada żyłę ochronną (G) umieszczoną blisko opony zewnętrznej, co zwiększa bezpieczeństwo instalacji.
• Odporność: Zewnętrzna opona wykonana ze specjalnego PVC w kolorze czarnym jest w pełni odporna na promieniowanie UV, co pozwala na eksploatację zewnętrzną.
• Elastyczność: Przewód jest przystosowany do połączeń elastycznych przy średnim obciążeniu mechanicznym, o ile nie występują siły rozciągające.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w oparciu o najwyższe standardy inżynieryjne. Jest zgodny z normą DIN VDE 0262 oraz DIN VDE 0285-525-2-51 (DIN EN 50525-2-51), co potwierdza odpowiednią grubość izolacji dla napięcia roboczego 1 kV. Dzięki tym certyfikacjom, kabel JZ-600 gwarantuje bezpieczeństwo użytkowania w instalacjach niskiego napięcia oraz wysoką odporność dielektryczną, co jest kluczowe w profesjonalnych systemach automatyki.

Zastosowanie

Kabel JZ-600 4G1,5 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w gałęziach przemysłu ciężkiego i precyzyjnego. Jest idealnym rozwiązaniem dla:

• Przemysłu maszynowego i metalurgicznego jako przewód sterowniczy i sygnałowy.
• Linii produkcyjnych i taśmociągów, gdzie wymagana jest niezawodność transmisji danych i zasilania.
• Systemów klimatyzacyjnych i wentylacyjnych w budynkach wielkokubaturowych.
• Hut i stalowni, ze względu na wytrzymałą konstrukcję opony zewnętrznej.
• Instalacji zewnętrznych (ułożenie trwałe) oraz w pomieszczeniach suchych, wilgotnych i mokrych.

Wskazówki Montażowe

Podczas instalacji kabla JZ-600 należy zwrócić uwagę na promień gięcia oraz unikanie naprężeń rozciągających, co zapewni długowieczność połączeń elastycznych. Przewód może być układany bezpośrednio w ziemi, jednak wyłącznie w przypadku, gdy jego średnica zewnętrzna wynosi co najmniej 18 mm (należy zweryfikować ten parametr dla konkretnej partii produkcyjnej). Należy pamiętać, że mimo wysokiej odporności na wilgoć, kabel nie jest przeznaczony do układania bezpośrednio w wodzie. Zaleca się stosowanie odpowiednich dławnic kablowych w celu zachowania stopnia ochrony IP całej instalacji.

FAQ

• Czy kabel JZ-600 może pracować na zewnątrz? Tak, dzięki czarnej oponie ze specjalnego PVC odpornej na promieniowanie UV, przewód nadaje się do montażu na wolnym powietrzu przy ułożeniu trwałym.
• Co oznacza oznaczenie 4G1,5? Oznacza to, że przewód posiada 4 żyły o przekroju 1,5 mm², z czego jedna żyła jest żyłą ochronną żółto-zieloną (G).
• Czy można go kłaść w ziemi? Tak, pod warunkiem zachowania minimalnej średnicy zewnętrznej 18 mm. W przeciwnym razie zaleca się stosowanie rur osłonowych.
• Jakie jest napięcie znamionowe tego przewodu? Przewód jest certyfikowany na napięcie 0,6/1 kV (600/1000V).
