Kabel elastyczny JZ-600 3G1,5 0,6/1 kV żyły czarne numerowane BĘBEN | 10657 Helukabel

Opis i Kluczowe Cechy

Kabel sterowniczy JZ-600 3G1,5 to wysokiej klasy przewód zaprojektowany przez renomowanego producenta Helukabel, dedykowany do pracy w wymagających warunkach przemysłowych. Wykonany ze specjalnej mieszanki PVC, charakteryzuje się podwyższoną grubością izolacji, co pozwala na bezpieczną pracę przy napięciu znamionowym 0,6/1 kV. Konstrukcja 3G1,5 oznacza trzy żyły o przekroju znamionowym 1,5 mm², z których jedna pełni funkcję żyły ochronnej (żółto-zielonej). Przekrój ten zapewnia optymalną obciążalność prądową dla systemów sterowania i sygnalizacji.

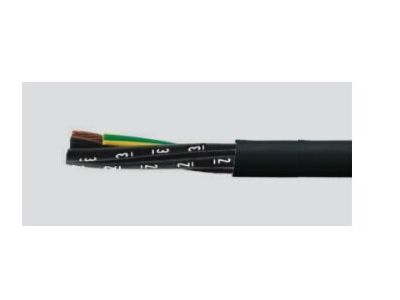

Kluczowym atutem jest unikalny system numeracji żył – białe cyfry na czarnej izolacji są podkreślone, co eliminuje ryzyko pomyłki podczas montażu, nawet przy minimalnym odsłonięciu opony zewnętrznej. Żyła ochronna została umieszczona blisko opony zewnętrznej, co ułatwia proces zarabiania końcówek. Czarna powłoka zewnętrzna ze specjalnego PVC jest w pełni odporna na promieniowanie UV, co znacząco wydłuża żywotność instalacji eksploatowanych na zewnątrz.

Zgodność z Normami

Przewód JZ-600 został wyprodukowany w oparciu o rygorystyczne standardy techniczne, co potwierdza jego niezawodność w aplikacjach inżynieryjnych. Jest zgodny z normą DIN VDE 0262 oraz DIN VDE 0285-525-2-51 (odpowiednik DIN EN 50525-2-51), które precyzują wymagania dotyczące grubości izolacji dla napięcia pracy do 1 kV. Dzięki spełnieniu tych norm, produkt może być stosowany w instalacjach wymagających wyższego poziomu bezpieczeństwa elektrycznego niż standardowe przewody sterownicze na 300/500V.

Zastosowanie

Kabel JZ-600 znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Przemyśle maszynowym i metalurgicznym: do zasilania i sterowania urządzeniami przy średnim obciążeniu mechanicznym.
• Liniach produkcyjnych: w układach pomiarowych, kontrolnych oraz sygnalizacyjnych przy taśmach montażowych.
• Instalacjach HVAC: w systemach klimatyzacyjnych i wentylacyjnych budynków wielkokubaturowych.
• Hutnictwie i stalowniach: dzięki wytrzymałej konstrukcji przystosowanej do trudnych warunków otoczenia.
• Instalacjach zewnętrznych: dzięki odporności na UV może być układany na wolnym powietrzu (montaż trwały).

Warto zaznaczyć, że przewód dopuszcza się do układania bezpośrednio w ziemi, pod warunkiem, że jego średnica zewnętrzna wynosi co najmniej 18 mm (należy zweryfikować ten parametr dla konkretnej partii produkcyjnej).

Wskazówki Montażowe

Podczas instalacji kabla JZ-600 należy przestrzegać następujących wytycznych:

• Promień gięcia: Dla połączeń elastycznych należy zachować odpowiedni promień gięcia, aby uniknąć uszkodzenia struktury żył miedzianych.
• Naprężenia: Przewód jest przeznaczony do połączeń elastycznych, w których nie występują wymuszone naprężenia rozciągające.
• Środowisko pracy: Może być układany w pomieszczeniach suchych, wilgotnych i mokrych. Nie nadaje się do bezpośredniego zanurzenia w wodzie.
• Identyfikacja: Wykorzystaj system numeracji żył do szybkiego krosowania połączeń w szafach sterowniczych, co znacząco redukuje czas prefabrykacji.

FAQ

Czy kabel JZ-600 może być stosowany na zewnątrz?
Tak, dzięki czarnej oponie zewnętrznej odpornej na promieniowanie UV, przewód jest przystosowany do montażu na wolnym powietrzu, o ile jest to ułożenie trwałe.

Czy ten przewód nadaje się do układania w ziemi?
Zgodnie ze specyfikacją producenta, układanie bezpośrednio w ziemi jest możliwe tylko wtedy, gdy średnica zewnętrzna przewodu wynosi minimum 18 mm. W przypadku mniejszych średnic zaleca się stosowanie rur osłonowych.

Jakie jest napięcie znamionowe tego kabla?
Kabel JZ-600 posiada izolację przystosowaną do napięcia pracy 0,6/1 kV (600/1000V), co odróżnia go od standardowych przewodów sterowniczych typu JZ-500.
