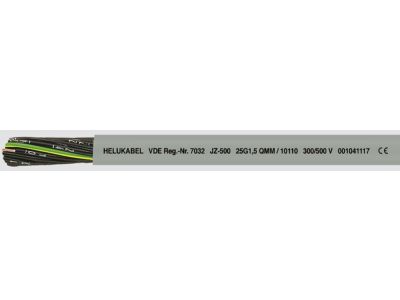

Kabel elastyczny JZ-500 7G2,5 300/500V żyły czarne numerowane BĘBEN | 10127 Helukabel

Opis i Kluczowe Cechy

Kabel sterowniczy JZ-500 7G2,5 to wysokiej klasy przewód dedykowany do pracy w wymagających środowiskach przemysłowych. Wyprodukowany przez renomowaną markę Helukabel, charakteryzuje się konstrukcją opartą na siedmiu żyłach o przekroju znamionowym wynoszącym 2,5 mm². Taki przekrój pozwala na stabilne przesyłanie energii oraz sygnałów sterujących przy zachowaniu optymalnej obciążalności prądowej. Izolacja oraz powłoka zewnętrzna zostały wykonane ze specjalnie dobranej mieszanki PVC, która gwarantuje doskonałą elastyczność, co znacząco przyspiesza proces instalacji w szafach sterowniczych i korytach kablowych.

• Napięcie znamionowe: 300/500V, co czyni go idealnym rozwiązaniem dla większości układów automatyki.
• Konstrukcja żył: Siedem żył, w tym jedna żyła ochronna (G), co zapewnia bezpieczeństwo instalacji.
• Elastyczność: Specjalna mieszanka PVC umożliwia pracę przy średnich obciążeniach mechanicznych w połączeniach elastycznych.
• Identyfikacja: Żyły czarne numerowane, co ułatwia szybką i bezbłędną identyfikację podczas montażu.

Zgodność z Normami

Przewód JZ-500 został zaprojektowany i wyprodukowany w ścisłej zgodności z europejskimi standardami jakościowymi. Spełnia wymogi normy DIN VDE 0285-525-2-51 oraz DIN EN 50525-2-51, co potwierdza jego parametry techniczne i bezpieczeństwo użytkowania w instalacjach przemysłowych. Zastosowane materiały są odporne na działanie wybranych substancji chemicznych, co jest kluczowe w środowisku produkcyjnym.

Zastosowanie

Kabel JZ-500 7G2,5 znajduje szerokie zastosowanie jako przewód sterowniczy, kontrolny i pomiarowy. Jest idealnym wyborem do:

• Linii produkcyjnych i montażowych pracujących w układach wolno poruszających się.
• Aparatury kontrolno-pomiarowej w urządzeniach przemysłowych.
• Instalacji w pomieszczeniach suchych, wilgotnych oraz mokrych.
• Systemów sterowania obrabiarkami i przenośnikami, gdzie nie występują ekstremalne naprężenia rozciągające.

Należy pamiętać, że przewód ten nie jest przeznaczony do układania na wolnym powietrzu bez dodatkowej ochrony przed promieniowaniem UV.

Wskazówki Montażowe

Podczas instalacji kabla JZ-500 7G2,5 należy zwrócić uwagę na promień gięcia, aby nie uszkodzić struktury żył miedzianych. Dzięki zastosowaniu elastycznego PVC, przewód doskonale układa się w korytach kablowych oraz peszlach. Przy podłączaniu do listew zaciskowych zaleca się stosowanie tulejek zaciskowych odpowiednich dla przekroju 2,5 mm², co zapewni trwały styk elektryczny i zminimalizuje rezystancję połączenia. Należy unikać prowadzenia kabla w miejscach narażonych na stałe, silne naprężenia rozciągające.

FAQ

Czy kabel JZ-500 może być stosowany w prowadnicach łańcuchowych?
Kabel ten jest przeznaczony do połączeń elastycznych przy średnich obciążeniach mechanicznych i ruchach wolnych. W przypadku intensywnej pracy w prowadnicach kablowych o dużej dynamice, zaleca się konsultację z kartą katalogową w celu weryfikacji dopuszczalnej liczby cykli gięcia.

Czy przewód jest odporny na oleje?
Specjalna mieszanka PVC wykazuje podwyższoną odporność na niektóre substancje chemiczne, jednak w środowiskach o stałym kontakcie z agresywnymi olejami przemysłowymi zaleca się stosowanie dedykowanych przewodów serii PUR.

Czy mogę użyć tego kabla na zewnątrz budynku?
Zgodnie ze specyfikacją, przewód JZ-500 nie powinien być stosowany na wolnym powietrzu, chyba że zostanie umieszczony w odpowiednich osłonach chroniących przed warunkami atmosferycznymi i promieniowaniem UV.
