Kabel elastyczny JZ-500 12G0,75 300/500V żyły czarne numerowane BĘBEN | 10043 Helukabel

Opis i Kluczowe Cechy

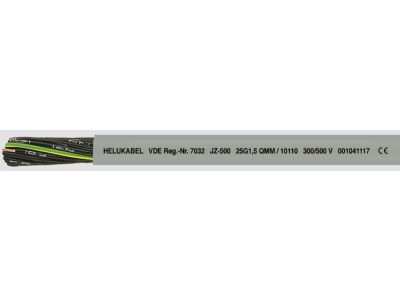

Kabel sterowniczy JZ-500 12G0,75 marki Helukabel to wysokiej klasy przewód zaprojektowany z myślą o profesjonalnych systemach automatyki i sterowania. Wykonany ze specjalnie opracowanej mieszanki polichlorku winylu (PVC), charakteryzuje się wyjątkową elastycznością, co znacząco przyspiesza proces układania i montażu w szafach sterowniczych oraz korytach kablowych. Konstrukcja 12G0,75 oznacza, że przewód posiada 12 żył o przekroju znamionowym 0,75 mm² każda, w tym jedną żyłę ochronną (żółto-zieloną), co jest kluczowe dla zapewnienia bezpieczeństwa przeciwporażeniowego w instalacjach przemysłowych.

• Napięcie znamionowe: Praca w zakresie 300/500V pozwala na bezpieczne zasilanie układów kontrolno-pomiarowych.
• Wysoka elastyczność: Zastosowanie specjalnego PVC ułatwia manipulację przewodem nawet w ograniczonych przestrzeniach.
• Odporność mechaniczna: Przewód jest przystosowany do pracy przy średnich obciążeniach mechanicznych.
• Identyfikacja żył: Czarne żyły z białą numeracją ułatwiają szybką identyfikację sygnałów podczas krosowania.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania europejskie i niemieckie, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania w przemyśle. Jest on zgodny z normami DIN VDE 0285-525-2-51 oraz DIN EN 50525-2-51, które określają standardy dla przewodów sterowniczych o izolacji termoplastycznej. Dzięki temu inżynierowie i projektanci mogą mieć pewność, że instalacja oparta na kablu JZ-500 będzie trwała i zgodna z aktualnymi przepisami techniczno-budowlanymi.

Zastosowanie

Kabel JZ-500 12G0,75 znajduje szerokie zastosowanie w nowoczesnym przemyśle jako przewód sygnałowy i sterowniczy. Jest idealnym rozwiązaniem dla aparatury kontrolno-pomiarowej w urządzeniach produkcyjnych, liniach montażowych oraz przy budowie maszyn. Może być stosowany w połączeniach elastycznych przy układach wolno poruszających się, pod warunkiem braku występowania naprężeń rozciągających. Przewód jest przeznaczony do pracy w pomieszczeniach suchych, wilgotnych oraz mokrych, co czyni go uniwersalnym wyborem dla zakładów przetwórczych i hal przemysłowych. Należy jednak pamiętać, że nie jest on przystosowany do układania na wolnym powietrzu bez dodatkowej ochrony przed promieniowaniem UV.

Wskazówki Montażowe

Podczas instalacji kabla JZ-500 należy zwrócić uwagę na zachowanie odpowiedniego promienia gięcia, co zapobiega uszkodzeniu struktury żył miedzianych. Dzięki specjalnej mieszance PVC, izolacja zewnętrzna jest łatwa do zdejmowania, co skraca czas przygotowania końcówek kablowych. Zaleca się stosowanie odpowiednich dławnic kablowych w celu zachowania stopnia ochrony IP obudowy, do której wprowadzany jest przewód. W przypadku połączeń śrubowych w listwach zaciskowych, należy stosować tulejki zaciskowe dopasowane do przekroju 0,75 mm², co zapewni optymalny styk elektryczny i zapobiegnie utlenianiu się miedzi.

FAQ

• Czy kabel JZ-500 może pracować w prowadnicach łańcuchowych? Przewód jest przeznaczony do połączeń elastycznych przy wolnym ruchu bez naprężeń rozciągających. W przypadku intensywnej pracy w prowadnicach o dużej prędkości, zaleca się konsultację z kartą katalogową w celu weryfikacji dopuszczalnej liczby cykli gięcia.
• Czy przewód jest odporny na oleje? Specjalna mieszanka PVC wykazuje podstawową odporność chemiczną, jednak w środowiskach o dużym stężeniu agresywnych olejów chłodzących zaleca się stosowanie wersji o podwyższonej odporności (np. JZ-600 lub PUR).
• Co oznacza litera 'G' w oznaczeniu 12G0,75? Litera 'G' informuje, że jedna z żył w przewodzie jest żyłą ochronną o barwie żółto-zielonej.
