Kabel sterowniczy F-CY-JZ 4G2,5 300/500V Bęben | 16418 Helukabel

Opis i Kluczowe Cechy

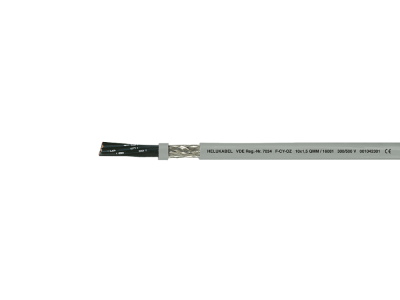

Kabel sterowniczy F-CY-JZ 4G2,5 marki Helukabel to wysokiej klasy rozwiązanie zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Przewód ten charakteryzuje się konstrukcją opartą na specjalnym PVC, co gwarantuje elastyczność oraz odporność na czynniki mechaniczne. Przekrój znamionowy wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii oraz sygnałów sterujących przy zachowaniu optymalnych parametrów prądowych. Kluczowym elementem konstrukcyjnym jest gęsty oplot z ocynowanych drutów miedzianych, który pełni rolę ekranu chroniącego przed zakłóceniami elektromagnetycznymi (EMC). Dzięki zastosowaniu innowacyjnej folii izolacyjnej, inżynierom udało się wyraźnie zredukować średnicę zewnętrzną przewodu oraz jego wagę całkowitą, co ułatwia prowadzenie kabla w ciasnych korytach i peszlach.

• Liczba żył i przekrój: 4G2,5 (cztery żyły, w tym jedna żółto-zielona ochronna).
• Napięcie znamionowe: 300/500V, idealne do obwodów sterowniczych i sygnalizacyjnych.
• Ekranowanie: Gęsty oplot miedziany zapewniający transmisję sygnałów pozbawioną zakłóceń.
• Materiał: Specjalna mieszanka PVC odporna na starzenie i wybrane substancje chemiczne.
• Konstrukcja: Żyły numerowane z żyłą ochronną (JZ).

Zgodność z Normami

Produkt został wyprodukowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Przewód jest zgodny z normą DIN VDE 0285-525-2-51 oraz DIN EN 50525-2-51, co definiuje standardy dla elastycznych przewodów sterowniczych z izolacją termoplastyczną. Spełnienie tych wymogów gwarantuje bezpieczeństwo użytkowania w instalacjach niskiego napięcia oraz pełną kompatybilność z osprzętem elektroinstalacyjnym stosowanym w Unii Europejskiej.

Zastosowanie

Kabel F-CY-JZ 4G2,5 znajduje szerokie zastosowanie w nowoczesnym przemyśle i automatyce. Jest dedykowany do pracy jako:

• Przewód do transmisji danych w zaawansowanych obwodach sterowania maszyn i linii produkcyjnych.
• Przewód sygnałowy w systemach komputerowych, elektronice przemysłowej oraz aparaturze pomiarowej.
• Element instalacji w miejscach narażonych na silne oddziaływanie pól elektromagnetycznych, gdzie wymagana jest wysoka czystość sygnału.
• Połączenie wewnątrz szaf sterowniczych oraz między panelami operatorskimi a urządzeniami wykonawczymi.

Wskazówki Montażowe

Aby w pełni wykorzystać potencjał ekranowania EMC, zaleca się stosowanie profesjonalnych metod montażu. Kluczowe jest zapewnienie obustronnego, rozległego kontaktu oplotu miedzianego z uziemionymi elementami obudowy lub zaciskami. Najlepsze efekty uzyskuje się poprzez zastosowanie specjalistycznych dławików kablowych typu EMC, które gwarantują 360-stopniowy styk z ekranem. Podczas układania należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury oplotu oraz izolacji wewnętrznej. Przewód dostarczany na bębnie ułatwia odwijanie i minimalizuje ryzyko skręcenia żył podczas instalacji.

FAQ

Czy kabel nadaje się do układania w ziemi?
Nie, przewód F-CY-JZ jest przeznaczony głównie do zastosowań wewnętrznych w suchych, wilgotnych i mokrych pomieszczeniach. W przypadku instalacji zewnętrznych lub w ziemi należy sprawdzić specyfikację odporności na UV i wilgoć stałą.

Co oznacza oznaczenie "JZ" w nazwie?
Oznaczenie "JZ" informuje, że przewód posiada żyły numerowane (czarne z białym nadrukiem cyfrowym) oraz jedną żyłę ochronną żółto-zieloną.

Dlaczego redukcja średnicy zewnętrznej jest ważna?
Mniejsza średnica zewnętrzna, uzyskana dzięki folii izolacyjnej, pozwala na oszczędność miejsca w dławnicach i korytach kablowych, co jest kluczowe przy modernizacji gęsto upakowanych szaf sterowniczych.
