Kabel sterowniczy F-CY-JZ 4G1,5 300/500V Bęben | 16395 Helukabel

Opis i Kluczowe Cechy

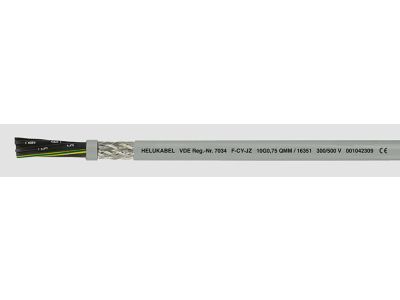

Kabel sterowniczy F-CY-JZ 4G1,5 marki Helukabel to wysokiej klasy przewód ekranowany, zaprojektowany z myślą o najbardziej wymagających środowiskach przemysłowych. Wykonany ze specjalnego polichlorku winylu (PVC), charakteryzuje się wyjątkową odpornością mechaniczną oraz elastycznością. Przekrój znamionowy żył wynoszący 1,5 mm² gwarantuje stabilny przepływ prądu w obwodach sterowniczych i sygnalizacyjnych przy napięciu roboczym 300/500V. Kluczowym elementem konstrukcyjnym jest gęsty oplot z ocynowanych drutów miedzianych, który pełni rolę ekranu chroniącego przed zakłóceniami elektromagnetycznymi (EMC). Dzięki zastosowaniu innowacyjnej folii izolacyjnej, inżynierom udało się znacząco zredukować średnicę zewnętrzną oraz wagę przewodu, co ułatwia prowadzenie kabla w ciasnych korytach i peszlach.

• Konstrukcja żył: 4 żyły o przekroju 1,5 mm², w tym jedna żyła ochronna (G).
• Ekranowanie: Gęsty oplot miedziany zapewniający bezzakłóceniową transmisję sygnałów.
• Izolacja: Specjalne PVC odporne na czynniki zewnętrzne, redukujące wagę przewodu.
• Kompatybilność EMC: Wysoki stopień ochrony przed emisją i wpływem zewnętrznych pól elektromagnetycznych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Przewód spełnia wymagania normy DIN VDE 0285-525-2-51 oraz DIN EN 50525-2-51, co klasyfikuje go jako bezpieczne rozwiązanie do stosowania w instalacjach sterowniczych. Materiały użyte do produkcji są zgodne z dyrektywami niskonapięciowymi, co zapewnia pełne bezpieczeństwo użytkowania w deklarowanych zakresach napięć 300/500V.

Zastosowanie

Kabel F-CY-JZ 4G1,5 znajduje szerokie zastosowanie w nowoczesnym przemyśle i automatyce. Jest idealnym rozwiązaniem do:

• Przemysłu maszynowego: Jako przewód łączący w liniach produkcyjnych, obrabiarkach i transporterach.
• Systemów komputerowych: Do transmisji danych w miejscach narażonych na silne zakłócenia elektryczne.
• Elektroniki przemysłowej: Jako przewód sygnałowy w układach pomiarowych i kontrolnych.
• Techniki pomiarowej: Gdzie precyzja sygnału jest kluczowa dla poprawnego działania systemu.

Wskazówki Montażowe

Aby w pełni wykorzystać potencjał ekranowania EMC, zaleca się stosowanie profesjonalnych metod montażu. Najlepsze efekty uzyskuje się poprzez zapewnienie obustronnego, rozległego kontaktu oplotu miedzianego z uziemioną obudową urządzenia lub szafy sterowniczej. Rekomendowane jest użycie specjalistycznych dławików kablowych typu EMC, które gwarantują 360-stopniowy styk z ekranem. Podczas układania należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury oplotu oraz izolacji wewnętrznej. Przewód dostarczany na bębnie ułatwia odwijanie i minimalizuje ryzyko splątania podczas prac instalacyjnych.

FAQ

• Czy kabel nadaje się do układania w ziemi? Nie, przewód F-CY-JZ jest przeznaczony do zastosowań wewnętrznych w suchych, wilgotnych lub mokrych pomieszczeniach. Nie powinien być układany bezpośrednio w ziemi bez dodatkowych osłon.
• Co oznacza oznaczenie "JZ" w nazwie? Oznaczenie to informuje, że przewód posiada żyły numerowane (czarne z białymi numerami) oraz jedną żyłę żółto-zieloną (ochronną).
• Dlaczego redukcja średnicy zewnętrznej jest ważna? Mniejsza średnica pozwala na oszczędność miejsca w korytach kablowych oraz ułatwia montaż w dławikach o mniejszych rozmiarach, co jest kluczowe przy gęstym upakowaniu komponentów w szafach sterowniczych.
