Kabel sterowniczy BIT LIYCY 5x1,0 300/300V /100m/ KRĄŻEK | S30640 Bitner

Opis i Kluczowe Cechy

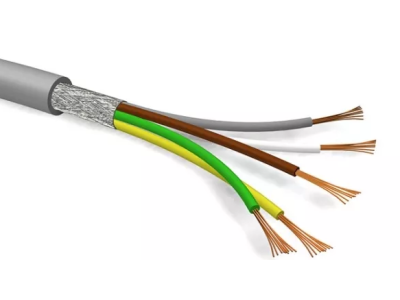

Kabel sterowniczy BIT LIYCY 5x1,0 to wysokiej klasy przewód giętki, zaprojektowany z myślą o najbardziej wymagających systemach automatyki i elektroniki przemysłowej. Produkt charakteryzuje się konstrukcją pięciożyłową, gdzie każda żyła posiada przekrój znamionowy wynoszący 1,0 mm². Taki przekrój pozwala na stabilne przesyłanie sygnałów sterujących oraz zasilanie odbiorników o niskim poborze mocy, przy zachowaniu optymalnej elastyczności przewodu.

Kluczowym elementem konstrukcyjnym jest wspólny ekran w postaci gęstego oplotu z drutów miedzianych ocynowanych. Ekranowanie to zapewnia bardzo wysoką skuteczność tłumienia zakłóceń elektromagnetycznych (EMI) na poziomie około 50 dB. Dzięki temu kabel idealnie nadaje się do transmisji danych za pośrednictwem sygnałów analogowych i cyfrowych, chroniąc integralność przesyłanych informacji przed wpływem zewnętrznych pól generowanych przez maszyny czy falowniki.

• Napięcie pracy: 300/300V, co jest standardem w niskonapięciowych układach sterowania.
• Budowa żył: Żyły miedziane, wielodrutowe (giętkie), co ułatwia układanie w korytach i peszlach.
• Izolacja: Specjalna mieszanka PVC zapewniająca trwałość i odporność na typowe warunki przemysłowe.
• Kolorystyka: Żyły kolorowe ułatwiające identyfikację podczas prac montażowych i krosowania w szafach sterowniczych.

Zgodność z Normami

Przewód BIT LIYCY produkowany przez renomowaną firmę BITNER spełnia rygorystyczne normy jakościowe i bezpieczeństwa obowiązujące w Unii Europejskiej. Jest on zgodny z dyrektywą niskonapięciową LVD, co potwierdza znak CE. Materiały użyte do produkcji izolacji i powłoki zewnętrznej są samogasnące i nierozprzestrzeniające płomienia zgodnie z normą PN-EN 60332-1, co znacząco podnosi poziom bezpieczeństwa pożarowego w obiektach przemysłowych.

Zastosowanie

Kabel BIT LIYCY 5x1,0 znajduje szerokie zastosowanie w nowoczesnej infrastrukturze technicznej. Jest dedykowany do:

• Obwodów sterowania i sygnalizacji: W liniach produkcyjnych i maszynach przemysłowych.
• Techniki pomiarowej: Gdzie precyzja sygnału analogowego jest kluczowa i wymaga ochrony przed zakłóceniami.
• Automatyki i elektroniki: Do łączenia sterowników PLC z czujnikami i elementami wykonawczymi.
• Instalacji ruchomych: Dzięki swojej giętkości może być stosowany w urządzeniach podlegających niewielkim przemieszczeniom (bez wymuszonych naprężeń).
• Środowisk pracy: Przeznaczony do instalacji wnętrzowych, zarówno w pomieszczeniach suchych, jak i wilgotnych.

Wskazówki Montażowe

Podczas instalacji kabla BIT LIYCY 5x1,0 należy zwrócić szczególną uwagę na prawidłowe uziemienie ekranu miedzianego. Tylko obustronne lub jednostronne (zależnie od konfiguracji systemu) podłączenie ekranu do szyny wyrównawczej lub obudowy urządzenia zapewnia deklarowaną ochronę przed polami elektromagnetycznymi. Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury oplotu oraz żył miedzianych. W przypadku montażu w szafach sterowniczych, zaleca się stosowanie dedykowanych dławnic EMC, które zapewniają ciągłość ekranowania na wejściu do obudowy.

FAQ

• Czy kabel BIT LIYCY może być stosowany na zewnątrz? Produkt jest przeznaczony głównie do instalacji wnętrzowych. W przypadku konieczności montażu zewnętrznego, należy go prowadzić w rurach osłonowych odpornych na promieniowanie UV.
• Jaka jest skuteczność ekranu w tym modelu? Ekran w postaci oplotu miedzianego zapewnia tłumienie zakłóceń na poziomie ok. 50 dB, co jest wynikiem bardzo dobrym dla standardowych aplikacji przemysłowych.
• Czy żyły są numerowane czy kolorowe? Model LIYCY posiada żyły kolorowe, co odróżnia go od serii LIYCY-JZ, gdzie żyły są czarne z nadrukowanymi numerami.
