Kabel sterowniczy BIT LIYCY 5x1,0 300/300V BĘBEN | S30640-B Bitner

Opis i Kluczowe Cechy

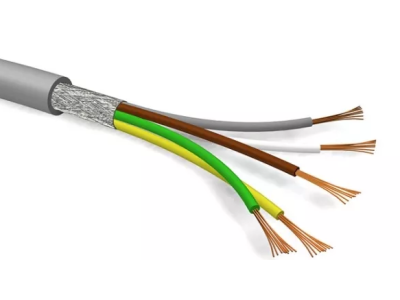

Kabel sterowniczy BIT LIYCY 5x1,0 300/300V to wysokiej klasy przewód giętki, zaprojektowany z myślą o zaawansowanych systemach sterowania i transmisji danych. Konstrukcja składa się z pięciu żył o przekroju znamionowym 1,0 mm² każda, co pozwala na stabilne przesyłanie sygnałów sterowniczych przy zachowaniu optymalnej elastyczności przewodu. Kluczowym elementem budowy jest wspólny ekran w postaci oplotu z ocynowanych drutów miedzianych. Ekranowanie to pełni krytyczną funkcję w środowiskach przemysłowych, skutecznie eliminując wpływ zewnętrznych zakłóceń elektromagnetycznych (EMC) oraz zapobiegając emisji zakłóceń na zewnątrz kabla.

• Konstrukcja żył: Wielodrutowe żyły miedziane klasy 5 zapewniają doskonałą giętkość, ułatwiając układanie w ciasnych korytach kablowych.
• Izolacja i powłoka: Specjalna mieszanka PVC zapewnia odporność na typowe warunki przemysłowe oraz ułatwia zdejmowanie izolacji podczas prac montażowych.
• Ochrona EMC: Gęsty oplot miedziany ocynowany gwarantuje wysoką skuteczność ekranowania, co jest niezbędne przy współpracy z falownikami i sterownikami PLC.
• Napięcie znamionowe: Parametr 300/300V definiuje bezpieczny zakres pracy w obwodach sterowniczych i sygnalizacyjnych.

Zgodność z Normami

Produkt marki BITNER został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami branżowymi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Przewód spełnia wymagania normy PN-EN 60332-1-2 w zakresie odporności na rozprzestrzenianie płomienia na pojedynczym kablu, co znacząco podnosi poziom bezpieczeństwa pożarowego w obiekcie. Materiały użyte do produkcji są zgodne z dyrektywą RoHS, co eliminuje obecność substancji szkodliwych, oraz posiadają certyfikację CE, dopuszczającą produkt do obrotu na rynku europejskim.

Zastosowanie

Kabel BIT LIYCY 5x1,0 znajduje szerokie zastosowanie w nowoczesnej automatyce przemysłowej i technice pomiarowej. Jest idealnym rozwiązaniem do:

• Połączeń wewnątrz szaf sterowniczych i rozdzielnic niskiego napięcia.
• Transmisji sygnałów analogowych i cyfrowych w systemach kontrolno-pomiarowych.
• Okablowania linii produkcyjnych, gdzie wymagana jest odporność na zakłócenia elektromagnetyczne.
• Systemów komputerowych i urządzeń peryferyjnych pracujących w środowisku o podwyższonym poziomie szumów elektrycznych.
• Instalacji wewnątrz budynków w miejscach suchych i wilgotnych (przy zachowaniu odpowiednich promieni gięcia).

Wskazówki Montażowe

Podczas instalacji kabla BIT LIYCY 5x1,0 należy zwrócić szczególną uwagę na prawidłowe uziemienie ekranu. Aby w pełni wykorzystać właściwości ochronne przed EMC, zaleca się stosowanie metalowych dławnic kablowych z kontaktem 360 stopni lub specjalnych klamer uziemiających na szynę DIN. Należy przestrzegać minimalnego promienia gięcia, który dla połączeń ruchomych wynosi zazwyczaj 10-krotność średnicy zewnętrznej przewodu, a dla ułożeń na stałe 5-krotność średnicy. Podczas zdejmowania powłoki zewnętrznej należy zachować ostrożność, aby nie uszkodzić delikatnego oplotu ekranującego.

FAQ

• Czy kabel nadaje się do układania bezpośrednio w ziemi? Nie, kable typu LIYCY są przeznaczone do instalacji wewnętrznych. Do układania w ziemi należy stosować kable o wzmocnionej powłoce zewnętrznej i odpowiedniej klasie szczelności.
• Jaka jest temperatura pracy tego przewodu? Przewód standardowo pracuje w zakresie od -40°C do +80°C przy ułożeniu na stałe oraz od -5°C do +70°C w instalacjach ruchomych.
• Czy ekranowanie chroni przed uszkodzeniami mechanicznymi? Oplot miedziany pełni głównie funkcję bariery elektromagnetycznej, choć zapewnia pewien stopień dodatkowej ochrony mechanicznej, nie zastępuje on jednak pancerza stalowego.
