Kabel sterowniczy BIT LIYCY 5x0,75 300/300V BĘBEN | S30618 Bitner

Opis i Kluczowe Cechy

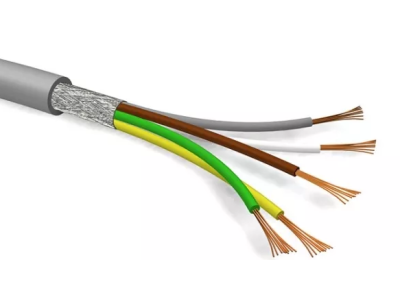

Kabel sterowniczy BIT LIYCY 5x0,75 to wysokiej klasy przewód giętki, zaprojektowany przez renomowanego producenta BITNER z myślą o najbardziej wymagających systemach automatyki i elektroniki przemysłowej. Konstrukcja oparta na pięciu żyłach o przekroju znamionowym 0,75 mm² każda, pozwala na precyzyjną transmisję sygnałów sterujących oraz zasilanie odbiorników o niskim poborze mocy. Kluczowym elementem konstrukcyjnym jest wspólny ekran w postaci gęstego oplotu z drutów miedzianych ocynowanych. Zapewnia on wysoką skuteczność ekranowania na poziomie około 50 dB, co jest niezbędne w środowiskach o dużym natężeniu zakłóceń elektromagnetycznych (EMI), chroniąc integralność przesyłanych danych analogowych i cyfrowych.

• Wysoka elastyczność: Klasa giętkości żył ułatwia układanie przewodu w ciasnych korytach kablowych oraz szafach sterowniczych.
• Ochrona EMC: Ekran miedziany skutecznie eliminuje wpływ zewnętrznych pól magnetycznych na sygnał użytkowy.
• Identyfikacja żył: Zastosowanie kolorowej izolacji żył znacząco przyspiesza prace montażowe i minimalizuje ryzyko błędów przy krosowaniu połączeń.
• Napięcie pracy: Znamionowe napięcie izolacji 300/300V jest optymalne dla obwodów sygnalizacyjnych i sterowniczych.

Zgodność z Normami

Przewód BIT LIYCY 5x0,75 został wyprodukowany w oparciu o rygorystyczne normy jakościowe, co gwarantuje bezpieczeństwo i powtarzalność parametrów technicznych. Produkt spełnia wymagania dotyczące nierozprzestrzeniania płomienia na pojedynczym kablu, co jest kluczowe dla bezpieczeństwa pożarowego w obiektach przemysłowych. Materiały użyte do produkcji izolacji i powłoki zewnętrznej są odporne na standardowe warunki panujące wewnątrz budynków, w tym na wilgoć, co potwierdza zgodność z dyrektywami niskonapięciowymi LVD.

Zastosowanie

Dzięki swojej uniwersalnej konstrukcji, kabel znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Automatyka przemysłowa: Połączenia między sterownikami PLC a czujnikami i elementami wykonawczymi.
• Technika pomiarowa: Transmisja czułych sygnałów analogowych w systemach monitoringu procesów.
• Elektronika: Wewnętrzne i zewnętrzne połączenia w urządzeniach elektronicznych wymagających ekranowania.
• Instalacje ruchome: Możliwość stosowania w urządzeniach mobilnych, gdzie kabel nie jest narażony na ekstremalne naprężenia mechaniczne.
• Środowisko pracy: Przeznaczony do pracy w pomieszczeniach suchych i wilgotnych, montowany na stałe lub w aplikacjach ruchomych.

Wskazówki Montażowe

Podczas instalacji kabla BIT LIYCY 5x0,75 należy zwrócić szczególną uwagę na prawidłowe uziemienie ekranu. Aby w pełni wykorzystać ochronę 50 dB przed zakłóceniami, zaleca się stosowanie metalowych dławnic EMC, które zapewniają kontakt obwodowy ekranu z obudową urządzenia. Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury oplotu miedzianego oraz izolacji żył. Przewód jest przeznaczony do instalowania wewnątrz budynków; w przypadku prowadzenia w korytach kablowych, należy unikać bezpośredniego sąsiedztwa z kablami elektroenergetycznymi wysokiej mocy, o ile nie zachowano odpowiedniego odstępu separacyjnego.

FAQ

• Czy kabel BIT LIYCY 5x0,75 może być stosowany na zewnątrz? Zgodnie ze specyfikacją, kabel jest przeznaczony do instalacji wnętrzowych w pomieszczeniach suchych i wilgotnych. Do zastosowań zewnętrznych należy wybrać przewody z powłoką odporną na promieniowanie UV.
• Jaka jest skuteczność ekranowania tego przewodu? Wspólny ekran w postaci oplotu miedzianego zapewnia tłumienie zakłóceń na poziomie około 50 dB, co klasyfikuje go jako bardzo dobre rozwiązanie w technice transmisji danych.
• Czy żyły są numerowane? W tym modelu zastosowano żyły kolorowe, co ułatwia identyfikację bez konieczności odczytywania nadruków na izolacji.
