Kabel sterowniczy BIT LIYCY 4x1,0 300/300V KRĄŻEK | S30639 Bitner

Opis i Kluczowe Cechy

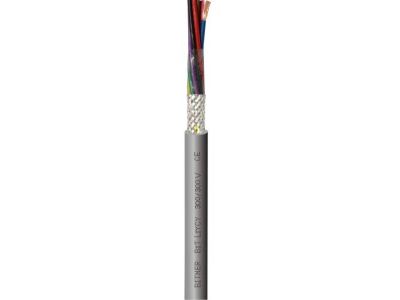

Kabel sterowniczy BIT LIYCY 4x1,0 300/300V to wysokiej klasy przewód giętki, zaprojektowany przez renomowanego polskiego producenta, firmę BITNER. Produkt ten charakteryzuje się konstrukcją wielożyłową, gdzie każda z czterech żył posiada przekrój znamionowy wynoszący 1,0 mm². Zastosowanie miedzianych, wielodrutowych żył klasy 5 zapewnia wyjątkową elastyczność, co znacząco ułatwia układanie przewodu w ciasnych korytach kablowych oraz szafach sterowniczych.

Kluczowym elementem konstrukcyjnym jest wspólny ekran w postaci oplotu z drutów miedzianych ocynowanych. Ekranowanie to pełni krytyczną funkcję w systemach automatyki, skutecznie eliminując wpływ zewnętrznych zakłóceń elektromagnetycznych (EMI) na przesyłane sygnały oraz ograniczając emisję zakłóceń generowanych przez sam kabel. Izolacja żył oraz powłoka zewnętrzna wykonane są ze specjalnej mieszanki PVC, która jest odporna na standardowe warunki pracy wewnątrz budynków.

• Liczba żył: 4 o przekroju 1,0 mm², co pozwala na precyzyjne sterowanie wieloma obwodami jednocześnie.
• Napięcie znamionowe: 300/300V, optymalne dla systemów sygnalizacyjnych i kontrolnych.
• Ekranowanie: Oplot miedziany ocynowany zapewniający wysoką kompatybilność elektromagnetyczną (EMC).
• Kolorystyka żył: Zgodna z normą DIN 47100, ułatwiająca identyfikację bez konieczności numerowania.

Zgodność z Normami

Przewód BIT LIYCY został wyprodukowany w oparciu o rygorystyczne normy jakościowe, co gwarantuje bezpieczeństwo i powtarzalność parametrów technicznych. Produkt spełnia wymagania normy PN-EN 60332-1-2 w zakresie odporności na rozprzestrzenianie płomienia na pojedynczym kablu, co jest kluczowe dla bezpieczeństwa przeciwpożarowego instalacji. Materiały użyte do produkcji są zgodne z dyrektywą RoHS, co potwierdza brak substancji szkodliwych, takich jak ołów czy kadm. Proces produkcyjny firmy BITNER podlega certyfikacji ISO 9001, co przekłada się na najwyższą jakość wykonania każdej partii towaru.

Zastosowanie

Kabel BIT LIYCY 4x1,0 znajduje szerokie zastosowanie w nowoczesnych systemach automatyki przemysłowej i technice pomiarowej. Dzięki swojej konstrukcji idealnie nadaje się do:

• Połączeń w systemach komputerowych i elektronicznych, gdzie wymagana jest czystość sygnału.
• Obwodów sterowania, sygnalizacji i kontroli w maszynach produkcyjnych.
• Instalacji w systemach alarmowych oraz technice biurowej.
• Pracy w miejscach narażonych na wpływ pól elektromagnetycznych, takich jak sąsiedztwo falowników czy silników elektrycznych.

Przewód jest przeznaczony do układania na stałe oraz do połączeń ruchomych wewnątrz suchych i wilgotnych pomieszczeń, przy zachowaniu odpowiednich promieni gięcia.

Wskazówki Montażowe

Podczas instalacji kabla BIT LIYCY 4x1,0 należy zwrócić szczególną uwagę na prawidłowe uziemienie ekranu. Zaleca się stosowanie specjalistycznych dławnic kablowych typu EMC, które zapewniają kontakt 360 stopni pomiędzy oplotem kabla a obudową urządzenia, co maksymalizuje skuteczność ochrony przed zakłóceniami. Minimalny promień gięcia dla połączeń ruchomych wynosi zazwyczaj 10-krotność średnicy zewnętrznej kabla, natomiast przy układaniu na stałe jest to 5-krotność średnicy. Należy unikać nadmiernego naciągu mechanicznego podczas przeciągania przewodu przez przepusty, aby nie uszkodzić delikatnej struktury oplotu ekranującego.

FAQ

• Czy kabel LIYCY może być stosowany na zewnątrz? Standardowa powłoka PVC nie jest odporna na promieniowanie UV, dlatego kabel ten dedykowany jest głównie do zastosowań wewnętrznych. W przypadku montażu zewnętrznego wymagane jest prowadzenie w rurach osłonowych odpornych na UV.
• Czym różni się LIYCY od LIYY? Kabel LIYCY posiada dodatkowy ekran z oplotu miedzianego, którego brakuje w wersji LIYY. Ekran ten jest niezbędny w środowiskach o dużym natężeniu zakłóceń elektromagnetycznych.
• Jaka jest temperatura pracy tego przewodu? Przewód zazwyczaj pracuje w zakresie od -30°C do +80°C przy instalacjach stałych oraz od -5°C do +70°C przy instalacjach ruchomych.
