Kabel sterowniczy BIT LIYCY 4x0,5 300/300V KRĄŻEK | S30589 Bitner

Opis i Kluczowe Cechy

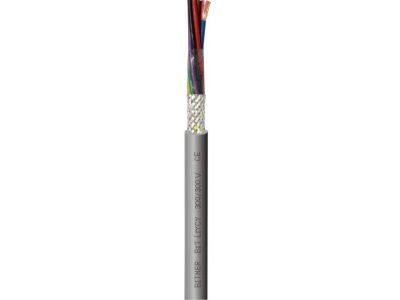

Kabel sterowniczy BIT LIYCY 4x0,5 300/300V to wysokiej klasy przewód sygnałowy zaprojektowany przez renomowanego polskiego producenta, firmę BITNER. Produkt charakteryzuje się konstrukcją wielożyłową, gdzie każda z czterech żył posiada przekrój znamionowy wynoszący 0,5 mm². Taki przekrój jest optymalny dla precyzyjnego przesyłu sygnałów sterujących oraz zasilania odbiorników o niskim poborze prądu w systemach automatyki przemysłowej. Kluczowym elementem konstrukcyjnym jest wspólny ekran w postaci oplotu z drutów miedzianych ocynowanych. Ekranowanie to zapewnia wysoką skuteczność ochrony przed zewnętrznymi zakłóceniami elektromagnetycznymi (EMI), co jest niezbędne w środowiskach nasyconych urządzeniami energoelektronicznymi, takimi jak falowniki czy styczniki.

• Liczba i przekrój żył: 4x0,5 mm² zapewniające kompaktowe wymiary przy zachowaniu odpowiedniej przewodności.
• Napięcie znamionowe: 300/300V, co predysponuje kabel do pracy w obwodach sterowniczych i sygnalizacyjnych.
• Ekranowanie: Oplot z drutów miedzianych ocynowanych minimalizuje wpływ szumów i interferencji.
• Izolacja i powłoka: Wykonane ze specjalnej mieszanki PVC, odpornej na typowe warunki przemysłowe.
• Kolorystyka żył: Zgodna z normą DIN 47100, co ułatwia identyfikację i przyspiesza prace krosownicze.

Zgodność z Normami

Przewód BIT LIYCY został wyprodukowany w oparciu o rygorystyczne normy jakościowe, co gwarantuje bezpieczeństwo i powtarzalność parametrów technicznych. Produkt spełnia wymagania normy PN-EN 60332-1-2 w zakresie odporności na rozprzestrzenianie płomienia na pojedynczym kablu, co podnosi poziom bezpieczeństwa pożarowego w obiektach technicznych. Materiały użyte do produkcji są zgodne z dyrektywą RoHS, co potwierdza brak substancji szkodliwych w składzie izolacji i powłoki zewnętrznej.

Zastosowanie

Kabel BIT LIYCY 4x0,5 znajduje szerokie zastosowanie w nowoczesnych systemach sterowania i technice pomiarowej. Dzięki swojej elastyczności i ekranowaniu, jest idealnym rozwiązaniem do:

• Połączeń wewnątrz szaf sterowniczych i rozdzielnic automatyki.
• Transmisji danych w systemach komputerowych i urządzeniach peryferyjnych.
• Łączenia czujników i elementów wykonawczych w liniach produkcyjnych.
• Instalacji w systemach alarmowych i sygnalizacji pożarowej, gdzie wymagana jest czystość sygnału.
• Pracy w urządzeniach elektronicznych pracujących w warunkach narażenia na zakłócenia EM.

Wskazówki Montażowe

Podczas instalacji kabla BIT LIYCY 4x0,5 należy zwrócić szczególną uwagę na prawidłowe uziemienie ekranu. Zaleca się stosowanie dedykowanych dławnic kablowych z kontaktem EMC lub zacisków ekranujących na szynę DIN, aby zapewnić ciągłość ochrony przed zakłóceniami na całym odcinku instalacji. Promień gięcia kabla nie powinien być mniejszy niż 10-krotność jego średnicy zewnętrznej przy instalacjach ruchomych oraz 4-krotność przy układaniu na stałe. Należy unikać prowadzenia kabli sygnałowych w bezpośrednim sąsiedztwie kabli siłowych wysokiej mocy bez zachowania odpowiedniego odstępu separacyjnego.

FAQ

Czy kabel BIT LIYCY 4x0,5 może być stosowany na zewnątrz?
Kabel ten jest przeznaczony głównie do instalacji wewnętrznych w suchych i wilgotnych pomieszczeniach. W przypadku stosowania na zewnątrz, wymagane jest zabezpieczenie go przed bezpośrednim działaniem promieniowania UV oraz czynników atmosferycznych, np. poprzez ułożenie w odpowiednich rurach osłonowych.

Jaka jest różnica między LIYY a LIYCY?
Główną różnicą jest obecność ekranu. Wersja LIYCY posiada oplot miedziany chroniący przed zakłóceniami elektromagnetycznymi, podczas gdy wersja LIYY jest kablem nieekranowanym.

Czy żyły w tym kablu są numerowane?
W kablach typu LIYCY o małych przekrojach, takich jak 0,5 mm², najczęściej stosuje się kodowanie kolorystyczne żył według standardu DIN 47100, co pozwala na łatwą identyfikację bez konieczności odczytywania nadruków na izolacji.
