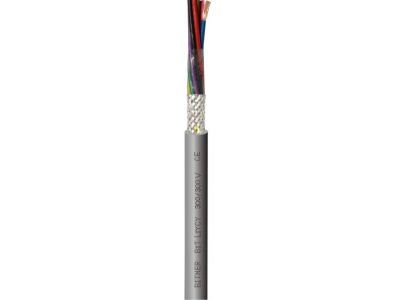

Kabel sterowniczy BIT LIYCY 4x0,5 300/300V BĘBEN | S30589-B Bitner

Opis i Kluczowe Cechy

Kabel sterowniczy BIT LIYCY 4x0,5 300/300V to wysokiej klasy przewód giętki, zaprojektowany przez renomowanego producenta BITNER z myślą o zaawansowanych systemach sterowania i sygnalizacji. Konstrukcja oparta na czterech żyłach o przekroju znamionowym 0,5 mm² każda, wykonanych z wielodrutowych miedzianych linek klasy 5, zapewnia doskonałą elastyczność oraz ułatwia prowadzenie przewodu w ciasnych korytach kablowych i szafach sterowniczych. Kluczowym elementem konstrukcyjnym jest wspólny ekran w postaci oplotu z ocynowanych drutów miedzianych. Ekranowanie to gwarantuje wysoką skuteczność ochrony przed zewnętrznymi zakłóceniami elektromagnetycznymi (EMC), co jest niezbędne w środowiskach przemysłowych nasyconych urządzeniami generującymi pole magnetyczne, takimi jak falowniki czy styczniki.

• Napięcie pracy: 300/300V, idealne dla obwodów sterowniczych i niskonapięciowych.
• Izolacja żył: Specjalna mieszanka PVC zapewniająca wysoką rezystancję izolacji.
• Powłoka zewnętrzna: Wykonana z PVC o podwyższonej odporności na starzenie i działanie czynników zewnętrznych.
• Kolorystyka żył: Zgodna z normą DIN 47100, co ułatwia identyfikację i przyspiesza prace krosownicze.
• Konstrukcja ekranowana: Oplot miedziany ocynowany o gęstym kryciu minimalizuje ryzyko błędów w transmisji sygnałów analogowych i cyfrowych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Kabel spełnia wymagania normy PN-EN 60332-1-2 w zakresie odporności na rozprzestrzenianie płomienia na pojedynczym kablu, co znacząco podnosi poziom bezpieczeństwa pożarowego instalacji. Materiały użyte do produkcji są zgodne z dyrektywą RoHS, co oznacza wyeliminowanie substancji niebezpiecznych, takich jak ołów czy kadm. Ponadto, proces produkcyjny firmy BITNER podlega certyfikacji ISO 9001, co gwarantuje powtarzalność parametrów technicznych każdej partii towaru dostarczanej na bębnie.

Zastosowanie

Kabel BIT LIYCY 4x0,5 znajduje szerokie zastosowanie w nowoczesnej automatyce przemysłowej oraz technice pomiarowej. Dzięki swojej ekranowanej konstrukcji, jest on rekomendowany do:

• Połączeń w systemach komputerowych i urządzeniach elektronicznych wymagających czystości sygnału.
• Okablowania systemów alarmowych, sygnalizacyjnych oraz instalacji kontrolno-pomiarowych.
• Pracy w obwodach sterowania maszyn i linii produkcyjnych, gdzie występuje ryzyko interferencji elektromagnetycznej.
• Instalacji wewnątrz budynków, zarówno w miejscach suchych, jak i wilgotnych, przy zachowaniu odpowiednich promieni gięcia.

Wskazówki Montażowe

Podczas instalacji kabla BIT LIYCY 4x0,5 należy zwrócić szczególną uwagę na prawidłowe uziemienie ekranu. Aby w pełni wykorzystać właściwości ochronne oplotu miedzianego, zaleca się stosowanie metalowych dławnic kablowych typu EMC, które zapewniają kontakt 360 stopni między ekranem a obudową urządzenia. Należy przestrzegać minimalnego promienia gięcia, który dla instalacji ruchomych wynosi zazwyczaj 10-krotność średnicy zewnętrznej przewodu, a dla ułożeń na stałe 5-krotność średnicy. Przekrój 0,5 mm² wymaga precyzyjnego odizolowania przy użyciu dedykowanych narzędzi, aby nie uszkodzić delikatnych drucików miedzianej linki, co mogłoby prowadzić do wzrostu rezystancji na zacisku.

FAQ

• Czy kabel nadaje się do układania bezpośrednio w ziemi? Nie, kabel BIT LIYCY jest przeznaczony do instalacji wewnętrznych. Do układania w ziemi należy stosować kable o wzmocnionej powłoce zewnętrznej, np. typu YKY lub kable dedykowane do ziemi.
• Czy ekranowanie chroni przed wyładowaniami atmosferycznymi? Ekran w kablu LIYCY służy do ochrony przed zakłóceniami elektromagnetycznymi (EMC). Nie stanowi on ochrony odgromowej w rozumieniu instalacji odgromowych budynków.
• Jaka jest dopuszczalna temperatura pracy? Standardowo kable te pracują w zakresie od -5°C do +70°C przy instalacjach ruchomych oraz od -30°C do +80°C przy ułożeniu na stałe.
