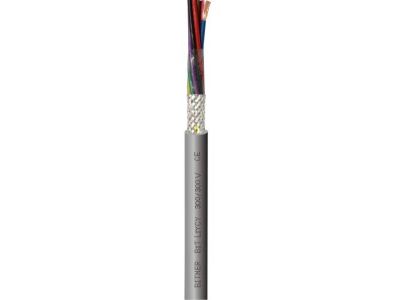

Kabel sterowniczy BIT LIYCY 3x1,5 300/300V KRĄŻEK | S30658 Bitner

Opis i Kluczowe Cechy

Kabel sterowniczy BIT LIYCY 3x1,5 300/300V to wysokiej klasy przewód giętki, zaprojektowany przez renomowanego polskiego producenta BITNER z myślą o zaawansowanych systemach sterowania i transmisji danych. Konstrukcja składa się z trzech żył o przekroju znamionowym wynoszącym 1,5 mm², co pozwala na stabilne przesyłanie sygnałów oraz zasilanie odbiorników o niskim poborze mocy przy napięciu pracy 300/300V. Kluczowym elementem tego przewodu jest wspólny ekran w postaci oplotu z ocynowanych drutów miedzianych. Ekranowanie to skutecznie minimalizuje wpływ zewnętrznych zakłóceń elektromagnetycznych (EMI), co jest krytyczne w środowiskach przemysłowych nasyconych falownikami i silnikami.

• Wysoka elastyczność: Wielodrutowe żyły miedziane klasy 5 ułatwiają układanie w ciasnych korytach kablowych i szafach sterowniczych.
• Ochrona sygnału: Gęsty oplot ekranujący zapewnia wysoką kompatybilność elektromagnetyczną (EMC).
• Izolacja PVC: Specjalna mieszanka polichlorku winylu zapewnia odporność na typowe warunki przemysłowe.
• Identyfikacja żył: Kolorystyka żył ułatwia szybką i bezbłędną instalację w systemach wielopunktowych.

Zgodność z Normami

Przewód BIT LIYCY został wyprodukowany zgodnie z rygorystycznymi normami jakościowymi, co gwarantuje bezpieczeństwo i powtarzalność parametrów technicznych. Produkt spełnia wymagania normy PN-EN 60332-1, co oznacza, że jest odporny na rozprzestrzenianie płomienia przy instalacji pojedynczej. Materiały użyte do produkcji są zgodne z dyrektywą RoHS, co potwierdza brak substancji niebezpiecznych w składzie izolacji i powłoki zewnętrznej. Każdy krążek przechodzi rygorystyczne testy napięciowe, zapewniając niezawodność w profesjonalnych aplikacjach automatyki budynkowej i przemysłowej.

Zastosowanie

Kabel BIT LIYCY 3x1,5 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrotechnicznych. Jest idealnym rozwiązaniem do:

• Systemów sterowania: Łączenie paneli operatorskich z jednostkami centralnymi PLC.
• Techniki pomiarowej: Przesyłanie sygnałów z czujników analogowych i cyfrowych w obecności zakłóceń.
• Elektroniki przemysłowej: Połączenia wewnątrz maszyn i urządzeń produkcyjnych.
• Systemów alarmowych i sygnalizacyjnych: Gdzie wymagana jest pewność transmisji impulsu.

Przewód przeznaczony jest do pracy wewnątrz budynków, w pomieszczeniach suchych i wilgotnych, a jego giętka konstrukcja pozwala na stosowanie go w aplikacjach ruchomych, gdzie nie występują siły rozciągające.

Wskazówki Montażowe

Podczas instalacji kabla BIT LIYCY 3x1,5 należy zwrócić szczególną uwagę na prawidłowe uziemienie ekranu. Aby w pełni wykorzystać właściwości EMC, zaleca się stosowanie metalowych dławnic kablowych z kontaktem 360 stopni lub specjalnych klamer uziemiających na szynę DIN. Należy zachować minimalny promień gięcia, który dla instalacji stałych wynosi zazwyczaj 4-krotność średnicy zewnętrznej przewodu, a dla połączeń ruchomych 10-krotność średnicy. Podczas zdejmowania izolacji zewnętrznej należy uważać, aby nie uszkodzić delikatnego oplotu ekranującego, który jest kluczowy dla ochrony sygnału.

FAQ

• Czy kabel LIYCY może być stosowany na zewnątrz? Przewód w standardowej powłoce PVC przeznaczony jest głównie do zastosowań wewnętrznych. W przypadku montażu zewnętrznego wymagana jest dodatkowa osłona przed promieniowaniem UV.
• Jaka jest różnica między LIYY a LIYCY? Wersja LIYCY posiada dodatkowy ekran z oplotu miedzianego, który chroni przed zakłóceniami elektromagnetycznymi, podczas gdy LIYY jest przewodem nieekranowanym.
• Czy przekrój 1,5 mm² jest odpowiedni do zasilania? Tak, przy napięciu 300/300V przekrój ten pozwala na zasilanie elementów wykonawczych o mniejszej mocy, jednak głównym przeznaczeniem kabli typu LIYCY jest sterowanie i transmisja sygnałów.
