Kabel sterowniczy BIT LIYCY 3x1,0 300/300V BĘBEN | S30638-B Bitner

Opis i Kluczowe Cechy

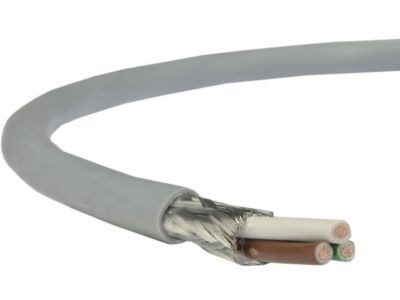

Kabel sterowniczy BIT LIYCY 3x1,0 300/300V to wysokiej klasy przewód giętki, zaprojektowany przez renomowanego polskiego producenta BITNER z myślą o zaawansowanych systemach sterowania i sygnalizacji. Konstrukcja oparta na trzech żyłach o przekroju znamionowym 1,0 mm² każda, wykonanych z wielodrutowych linek miedzianych klasy 5, gwarantuje doskonałą elastyczność oraz ułatwia układanie w ciasnych korytach kablowych i szafach sterowniczych. Kluczowym elementem konstrukcyjnym jest wspólny ekran w postaci oplotu z drutów miedzianych ocynowanych, który zapewnia bardzo wysoką skuteczność ekranowania. Dzięki temu przewód charakteryzuje się doskonałą kompatybilnością elektromagnetyczną (EMC), skutecznie chroniąc przesyłane sygnały przed wpływem zewnętrznych pól zakłócających oraz ograniczając emisję zakłóceń na zewnątrz.

• Liczba i przekrój żył: 3x1,0 mm² – optymalny przekrój dla obwodów sterowniczych i kontrolnych.
• Napięcie znamionowe: 300/300V, co pozwala na bezpieczną pracę w instalacjach niskonapięciowych.
• Ekranowanie: Oplot z drutów miedzianych ocynowanych o wysokim stopniu pokrycia.
• Izolacja i powłoka: Specjalna mieszanka PVC, odporna na typowe warunki przemysłowe.
• Kolorystyka żył: Zgodna z normą DIN 47100, co ułatwia identyfikację podczas prac montażowych.

Zgodność z Normami

Przewód BIT LIYCY został wyprodukowany w oparciu o rygorystyczne normy jakościowe, co potwierdza jego niezawodność w aplikacjach przemysłowych. Produkt spełnia wymagania normy PN-EN 60332-1-2 w zakresie odporności na rozprzestrzenianie płomienia na pojedynczym kablu, co znacząco podnosi poziom bezpieczeństwa pożarowego w obiekcie. Materiały użyte do produkcji są zgodne z dyrektywą RoHS, co oznacza wyeliminowanie substancji szkodliwych, takich jak ołów czy kadm. Proces produkcyjny firmy BITNER podlega certyfikacji ISO 9001, co gwarantuje powtarzalność parametrów technicznych każdej partii towaru dostarczanej na bębnie.

Zastosowanie

Kabel BIT LIYCY 3x1,0 znajduje szerokie zastosowanie w nowoczesnej automatyce i elektronice przemysłowej. Jest dedykowany do pracy w instalacjach, gdzie wymagana jest ochrona przed zakłóceniami elektromagnetycznymi. Idealnie sprawdza się jako:

• Przewód sygnałowy w systemach komputerowych i aparaturze kontrolno-pomiarowej.
• Kabel sterowniczy w liniach produkcyjnych i przy budowie maszyn.
• Połączenie w układach elektroniki przemysłowej, gdzie kluczowa jest precyzja transmisji danych.
• Okablowanie w systemach alarmowych i instalacjach sygnalizacji pożarowej (wewnątrz budynków).

Przewód przeznaczony jest do układania na stałe oraz do połączeń ruchomych wewnątrz budynków w warunkach suchych i wilgotnych.

Wskazówki Montażowe

Podczas instalacji kabla BIT LIYCY 3x1,0 należy zwrócić szczególną uwagę na zachowanie minimalnego promienia gięcia, który dla połączeń ruchomych wynosi zazwyczaj 10-krotność średnicy zewnętrznej przewodu, a dla układania na stałe 5-krotność średnicy. Aby w pełni wykorzystać właściwości ekranu EMC, zaleca się stosowanie metalowych dławnic kablowych z kontaktem 360 stopni lub uziemienie oplotu na obu końcach odcinka za pomocą specjalnych klamer uziemiających na szynie DIN. Należy unikać nadmiernego naciągu mechanicznego podczas wciągania kabla do peszli, aby nie uszkodzić delikatnej struktury oplotu ekranującego.

FAQ

• Czy kabel LIYCY może być stosowany na zewnątrz? Standardowa powłoka PVC nie jest odporna na bezpośrednie działanie promieniowania UV. W przypadku montażu zewnętrznego kabel powinien być prowadzony w rurach osłonowych odpornych na UV.
• Jaka jest różnica między LIYY a LIYCY? Litera 'C' w nazwie LIYCY oznacza obecność ekranu miedzianego (oplotu), którego brakuje w wersji LIYY. Ekranowanie jest niezbędne w środowiskach o dużym natężeniu zakłóceń elektrycznych.
• Czy żyły są numerowane? W kablach typu LIYCY o małych przekrojach żyły są zazwyczaj identyfikowane kolorystycznie według kodu barwnego DIN 47100, co pozwala na szybkie i bezbłędne krosowanie połączeń.
