Opis i Kluczowe Cechy

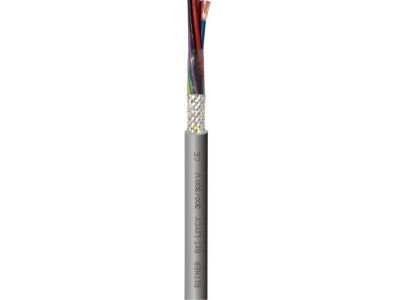

Kabel sterowniczy BIT LIYCY 3x0,75 300/300V to wysokiej klasy przewód giętki, zaprojektowany przez renomowanego polskiego producenta BITNER z myślą o zaawansowanych systemach sterowania i sygnalizacji. Konstrukcja kabla opiera się na trzech żyłach o przekroju znamionowym 0,75 mm² każda, wykonanych z wielodrutowych linek miedzianych klasy 5. Taka budowa gwarantuje wyjątkową elastyczność, co znacząco ułatwia układanie przewodu w ciasnych korytach kablowych oraz szafach sterowniczych.

Kluczowym elementem wyróżniającym ten model jest wspólny ekran w postaci oplotu z ocynowanych drutów miedzianych. Ekranowanie to zapewnia wysoką kompatybilność elektromagnetyczną (EMC), skutecznie chroniąc przesyłane sygnały przed zewnętrznymi zakłóceniami oraz ograniczając emisję pola elektromagnetycznego na zewnątrz. Izolacja żył oraz powłoka zewnętrzna wykonane są ze specjalnej mieszanki PVC, która charakteryzuje się odpornością na typowe warunki przemysłowe oraz właściwościami samogasnącymi.

• Liczba i przekrój żył: 3x0,75 mm² zapewnia optymalny balans między obciążalnością prądową a elastycznością.
• Napięcie znamionowe: 300/300V, dedykowane do obwodów sterowniczych i pomocniczych.
• Ekranowanie: Oplot z drutów miedzianych ocynowanych minimalizuje wpływ interferencji fal radiowych i magnetycznych.
• Kolorystyka żył: Zgodna z normą DIN 47100, co ułatwia identyfikację i przyspiesza prace krosownicze.
• Odporność: Powłoka zewnętrzna wykazuje podwyższoną odporność na działanie olejów i smarów stosowanych w przemyśle.

Zgodność z Normami

Przewód BIT LIYCY 3x0,75 został wyprodukowany w oparciu o rygorystyczne normy jakościowe, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Produkt spełnia wymagania normy PN-EN 60332-1-2 w zakresie odporności na rozprzestrzenianie płomienia na pojedynczym kablu, co podnosi poziom bezpieczeństwa pożarowego instalacji. Ponadto, materiały użyte do produkcji są zgodne z dyrektywą RoHS, co oznacza brak substancji niebezpiecznych w składzie izolacji i powłoki.

Zastosowanie

Dzięki swojej specyficznej budowie, kabel BIT LIYCY znajduje szerokie zastosowanie w nowoczesnej automatyce przemysłowej. Jest idealnym rozwiązaniem do:

• Połączeń w systemach komputerowych i aparaturze kontrolno-pomiarowej.
• Transmisji danych w układach sterowania numerycznego (CNC).
• Instalacji w systemach alarmowych i technice sygnalizacyjnej.
• Okablowania urządzeń biurowych oraz elektroniki przemysłowej wymagającej ochrony przed EMC.
• Pracy w miejscach o umiarkowanym narażeniu na uszkodzenia mechaniczne, wewnątrz budynków.

Wskazówki Montażowe

Podczas instalacji kabla BIT LIYCY 3x0,75 należy zwrócić szczególną uwagę na zachowanie minimalnego promienia gięcia, który dla połączeń ruchomych wynosi zazwyczaj 10-krotność średnicy zewnętrznej przewodu, a dla ułożeń na stałe 5-krotność. Przy zdejmowaniu izolacji zewnętrznej należy uważać, aby nie uszkodzić delikatnego oplotu ekranującego. Dla zapewnienia pełnej skuteczności ochrony EMC, ekran powinien być prawidłowo uziemiony na obu końcach odcinka za pomocą dedykowanych dławnic kablowych z kontaktem EMC lub klamer uziemiających na szynę DIN.

FAQ

• Czy kabel BIT LIYCY może być stosowany na zewnątrz? Przewód jest przeznaczony głównie do pracy wewnątrz pomieszczeń. W przypadku instalacji zewnętrznej wymagane jest zabezpieczenie go przed bezpośrednim działaniem promieniowania UV oraz wilgocią, np. poprzez ułożenie w rurach osłonowych.
• Jaka jest różnica między LIYY a LIYCY? Litera "C" w nazwie LIYCY oznacza obecność ekranu miedzianego (Copper), którego brakuje w wersji LIYY. Ekran ten jest niezbędny w środowiskach o dużym natężeniu zakłóceń elektromagnetycznych.
• Czy żyły są numerowane? W przypadku kabli LIYCY o małych przekrojach, takich jak 0,75 mm², najczęściej stosuje się kodowanie kolorystyczne według standardu DIN 47100, a nie numerację cyfrową.
