Kabel sterowniczy BIT LIYCY 3x0,75 300/300V BĘBEN | S30616-B Bitner

Opis i Kluczowe Cechy

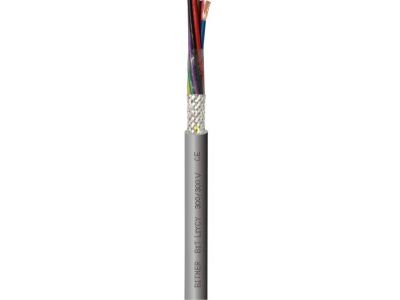

Kabel sterowniczy BIT LIYCY 3x0,75 300/300V to wysokiej klasy przewód giętki, zaprojektowany przez renomowanego producenta BITNER z myślą o zaawansowanych systemach sterowania i sygnalizacji. Konstrukcja kabla opiera się na trzech żyłach o przekroju znamionowym 0,75 mm² każda, co gwarantuje optymalny balans między elastycznością a zdolnością do przewodzenia prądu w obwodach niskonapięciowych. Kluczowym elementem konstrukcyjnym jest wspólny ekran wykonany w postaci oplotu z drutów miedzianych ocynowanych. Ekranowanie to zapewnia wysoką skuteczność ochrony przed zewnętrznymi polami elektromagnetycznymi (EMC), co jest krytyczne w środowiskach przemysłowych nasyconych falownikami i silnikami.

• Przekrój żył: 0,75 mm² wykonany z wielodrutowych żył miedzianych klasy 5, co ułatwia układanie w ciasnych korytach kablowych.
• Ekranowanie: Oplot miedziany ocynowany o wysokim stopniu pokrycia, minimalizujący wpływ zakłóceń na przesyłane sygnały.
• Izolacja: Specjalna mieszanka PVC zapewniająca dobrą odporność na starzenie oraz czynniki zewnętrzne.
• Napięcie znamionowe: 300/300V, dedykowane do systemów sterowniczych i kontrolnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami branżowymi, co potwierdza jego niezawodność w profesjonalnych instalacjach. Kabel spełnia wymagania normy PN-EN 60332-1-2 w zakresie odporności na rozprzestrzenianie płomienia na pojedynczym przewodzie, co znacząco podnosi poziom bezpieczeństwa pożarowego w obiekcie. Materiały użyte do produkcji są zgodne z dyrektywą RoHS, co eliminuje obecność substancji szkodliwych, takich jak ołów czy kadm. Proces produkcyjny firmy BITNER oparty jest na systemie zarządzania jakością ISO 9001.

Zastosowanie

Kabel BIT LIYCY 3x0,75 znajduje szerokie zastosowanie w nowoczesnej automatyce przemysłowej oraz technice pomiarowej. Dzięki swojej ekranowanej konstrukcji jest niezastąpiony w:

• Połączeniach wewnątrz szaf sterowniczych i rozdzielnic, gdzie występuje duże zagęszczenie aparatury generującej zakłócenia.
• Systemach transmisji danych w układach kontrolno-pomiarowych.
• Instalacjach elektroniki przemysłowej, gdzie wymagana jest czystość sygnału sterującego.
• Połączeniach urządzeń peryferyjnych w liniach produkcyjnych i maszynach pakujących.

Wskazówki Montażowe

Podczas instalacji kabla BIT LIYCY należy zwrócić szczególną uwagę na prawidłowe uziemienie ekranu. Zaleca się stosowanie dedykowanych dławnic EMC lub klamer uziemiających, które zapewnią kontakt 360 stopni na całym obwodzie ekranu, co maksymalizuje skuteczność ochrony przed zakłóceniami. Promień gięcia dla instalacji ruchomych nie powinien być mniejszy niż 10-krotność średnicy zewnętrznej przewodu, natomiast przy układaniu na stałe dopuszczalny jest promień 4-krotności średnicy. Należy unikać nadmiernego naciągu mechanicznego podczas wciągania kabla do peszli lub koryt.

FAQ

• Czy kabel nadaje się do układania bezpośrednio w ziemi? Nie, kabel BIT LIYCY jest przeznaczony do pracy wewnątrz budynków lub w osłonach chroniących przed bezpośrednim działaniem czynników atmosferycznych i wilgoci gruntowej.
• Jaka jest temperatura pracy tego przewodu? Przewód może pracować w zakresie temperatur od -40°C do +80°C przy instalacjach stałych oraz od -5°C do +70°C przy instalacjach ruchomych.
• Czy żyły są kolorowe? Tak, żyły w kablach typu LIYCY są kodowane kolorystycznie zgodnie z normą DIN 47100, co ułatwia identyfikację obwodów podczas montażu.
