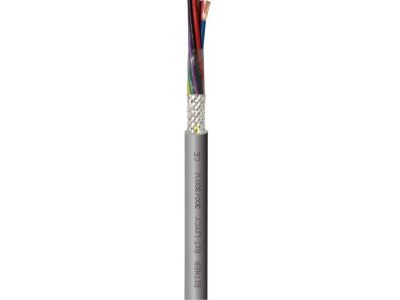

Kabel sterowniczy BIT LIYCY 2x1,0 300/300V KRĄŻEK | S30637 Bitner

Opis i Kluczowe Cechy

Kabel sterowniczy BIT LIYCY 2x1,0 300/300V to wysokiej klasy przewód giętki, zaprojektowany przez renomowanego polskiego producenta BITNER z myślą o zaawansowanych systemach sterowania i sygnalizacji. Konstrukcja oparta na dwóch żyłach o przekroju znamionowym 1,0 mm² każda, wykonanych z wielodrutowych linek miedzianych klasy 5, gwarantuje doskonałą elastyczność oraz ułatwia prowadzenie przewodu w ciasnych korytach kablowych i szafach sterowniczych. Kluczowym elementem konstrukcyjnym jest ekran w postaci oplotu z ocynowanych drutów miedzianych, który zapewnia wysoką skuteczność ekranowania. Dzięki temu sygnały przesyłane wewnątrz kabla są chronione przed wpływem zewnętrznych pól elektromagnetycznych (EMC), co jest krytyczne w środowiskach przemysłowych nasyconych falownikami i silnikami.

• Napięcie znamionowe: 300/300V, idealne dla obwodów sterowniczych i kontrolnych.
• Ekranowanie: Gęsty oplot miedziany ocynowany minimalizuje zakłócenia radiowe i magnetyczne.
• Izolacja i powłoka: Specjalna mieszanka PVC zapewnia odporność na standardowe warunki przemysłowe oraz samogaśnięcie (nierozprzestrzenianie płomienia).
• Kolorystyka żył: Zgodna z normą DIN 47100, co ułatwia identyfikację i przyspiesza prace krosownicze.

Zgodność z Normami

Przewód BIT LIYCY został wyprodukowany w oparciu o rygorystyczne normy jakościowe, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Produkt spełnia wymagania normy PN-EN 60332-1-2 w zakresie odporności na rozprzestrzenianie płomienia na pojedynczym kablu, co znacząco podnosi poziom bezpieczeństwa pożarowego instalacji. Ponadto, materiały użyte do produkcji są zgodne z dyrektywą RoHS, co eliminuje obecność substancji szkodliwych. Proces produkcyjny firmy BITNER podlega certyfikacji ISO 9001, co gwarantuje powtarzalność parametrów elektrycznych i mechanicznych każdej partii towaru.

Zastosowanie

Kabel ten znajduje szerokie zastosowanie w nowoczesnej automatyce przemysłowej oraz technice pomiarowej. Dzięki ekranowanej konstrukcji jest niezastąpiony w:

• Układach sterowania i sygnalizacji w liniach produkcyjnych.
• Połączeniach urządzeń elektronicznych, komputerowych i biurowych pracujących w warunkach narażenia na zakłócenia.
• Technice pomiarowej, gdzie precyzja sygnału analogowego lub cyfrowego jest priorytetem.
• Instalacjach alarmowych i systemach bezpieczeństwa wymagających stabilnej transmisji danych.
• Połączeniach wewnątrz szaf sterowniczych, gdzie występuje duże zagęszczenie aparatury generującej pole elektromagnetyczne.

Wskazówki Montażowe

Podczas instalacji kabla BIT LIYCY 2x1,0 należy zwrócić szczególną uwagę na zachowanie odpowiedniego promienia gięcia, który dla instalacji ruchomych wynosi zazwyczaj 10-krotność średnicy zewnętrznej przewodu, a dla ułożeń na stałe 5-krotność. Aby w pełni wykorzystać właściwości ekranu EMC, zaleca się stosowanie metalowych dławnic kablowych z kontaktem 360 stopni lub uziemienie oplotu na obu końcach linii za pomocą specjalnych klamer uziemiających. Należy unikać nadmiernego naciągu mechanicznego podczas przeciągania kabla przez przepusty. Przekrój 1,0 mm² pozwala na pewny montaż w zaciskach śrubowych oraz sprężynowych, jednak zaleca się stosowanie tulejek zaciskowych dla zapewnienia najlepszego styku elektrycznego.

FAQ

Czy kabel BIT LIYCY może być stosowany na zewnątrz?
Przewód ten jest przeznaczony głównie do pracy wewnątrz budynków. W przypadku instalacji zewnętrznych należy chronić go przed bezpośrednim działaniem promieniowania UV oraz wilgocią, stosując odpowiednie rury osłonowe lub koryta o wysokim stopniu ochrony IP.

Czy ekran w tym kablu chroni przed uszkodzeniami mechanicznymi?
Główną funkcją oplotu miedzianego jest ochrona elektromagnetyczna (EMC). Choć oplot zwiększa nieco wytrzymałość mechaniczną kabla, nie zastępuje on pancerza stalowego. W miejscach narażonych na silne uderzenia lub przygniecenia należy zastosować dodatkową osłonę.

Jaka jest temperatura pracy tego przewodu?
Kabel BIT LIYCY standardowo pracuje w zakresie od -40°C do +80°C przy ułożeniu na stałe oraz od -5°C do +70°C w instalacjach ruchomych.
