Przewód sterowniczy bezhalogenowy OLFLEX CLASSIC 135 CH 7G1,5 0,6/1kV czarny BĘBEN | 1123472 Lapp Kabel

Opis i Kluczowe Cechy

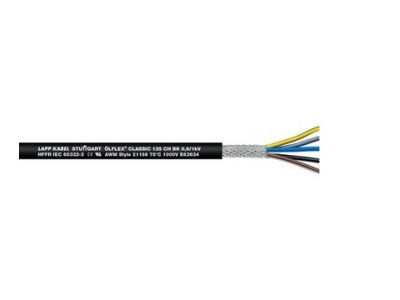

Przewód sterowniczy bezhalogenowy OLFLEX CLASSIC 135 CH od LAPP, symbol 1123472, to ekranowany kabel o budowie 7 żył po 1,5 mm² (7G1,5) przystosowany do napięcia znamionowego 0,6/1 kV. Dzięki miedzianemu oplotowi ekranującemu o wysokim stopniu pokrycia zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi (EMC), co gwarantuje niezawodną transmisję sygnałów w obwodach sterowniczych. Bezhalogenowa i niepodtrzymująca płomienia izolacja oraz wzmocniony płaszcz zewnętrzny (min. 1,8 mm) podnoszą bezpieczeństwo przeciwpożarowe i ułatwiają instalację w wymagających środowiskach.

• 7 żył po 1,5 mm²: Umożliwia prowadzenie wielu obwodów sterowniczych w jednym kablu, oszczędzając miejsce i upraszczając okablowanie.
• Napięcie znamionowe 0,6/1 kV: Pozwala na stosowanie w obwodach o wyższym napięciu roboczym, zgodnym z instalacjami przemysłowymi i sieciami dystrybucyjnymi.
• Miedziany oplot ekranujący: Zapewnia kompatybilność elektromagnetyczną (EMC) i chroni przesyłane sygnały przed zakłóceniami zewnętrznymi oraz emisją zakłóceń.
• Bezhalogenowy (HFFR) i niepodtrzymujący płomienia: W przypadku pożaru ogranicza rozprzestrzenianie ognia, emisję dymu i toksycznych gazów, zwiększając bezpieczeństwo ludzi i mienia.
• Giętki w temperaturze do -25°C: Ułatwia układanie w trudnych warunkach, nawet w niskich temperaturach, bez ryzyka pękania izolacji.

Zgodność z Normami

Produkt posiada certyfikat UL zgodny z danymi technicznymi, co umożliwia stosowanie na rynku północnoamerykańskim. Klasyfikowane właściwości przeciwpożarowe zgodnie z dyrektywą UE 305/2011 (BauPVO/CPR) – wybór odpowiedniej klasy CPR dostępny na stronie producenta. Napięcie próbne 4000 V potwierdza wysokie bezpieczeństwo elektryczne.

Zastosowanie

Przewód OLFLEX CLASSIC 135 CH przeznaczony jest do okablowania sterowniczego w maszynach, instalacjach przemysłowych i budynkach. Sprawdza się zarówno w połączeniach nieruchomych, jak i sporadycznie ruchomych bez obciążeń rozciągających.

• Okablowanie obwodów sterowniczych wewnątrz maszyn i między zakładami produkcyjnymi.
• Strukturalne okablowanie budynków w celu spełnienia specjalnych wymagań ochrony przeciwpożarowej (CPR).
• Instalacje w suchych i wilgotnych środowiskach, także na zewnątrz przy średnich obciążeniach mechanicznych.
• Obwody wymagające kompatybilności elektromagnetycznej (EMC) – np. w pobliżu silników, falowników lub innych źródeł zakłóceń.

Wskazówki Montażowe

Montaż i podłączanie przewodu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa – przed rozpoczęciem prac bezwzględnie odłącz napięcie. Należy przestrzegać minimalnych promieni gięcia oraz dobrać przekrój żył do prądu obciążenia zgodnie z dokumentacją producenta. Przy podłączaniu do zacisków stosować odpowiednie końcówki i moment dokręcania zgodny z instrukcją urządzenia końcowego.

FAQ

• Czy przewód jest ekranowany – jaki to typ ekranu? Tak, kabel posiada miedziany oplot ekranujący o wysokim stopniu pokrycia, co zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi (EMC).
• Jaki stopień ochrony przeciwpożarowej ma ten przewód? Przewód wykonany jest z materiałów bezhalogenowych (HFFR) i niepodtrzymujących płomienia. Jego klasa CPR (Construction Products Regulation) jest podana na stronie producenta w zależności od numeru artykułu – patrz dane techniczne LAPP.
• Czy można go stosować na zewnątrz w niskich temperaturach? Tak, przewód zachowuje giętkość do -25°C, ale należy chronić go przed bezpośrednim działaniem promieni UV, chyba że posiada odpowiednią odporność (sprawdź w dokumentacji). Nadaje się do suchych i wilgotnych środowisk zewnętrznych przy średnich obciążeniach mechanicznych.
