Kabel sterowniczy bezhalogenowy JZ-520 HMH-C 4G0,75 LS0H B2ca 300/500V szary BĘBEN | 11008771 Helukabel

Opis i Kluczowe Cechy

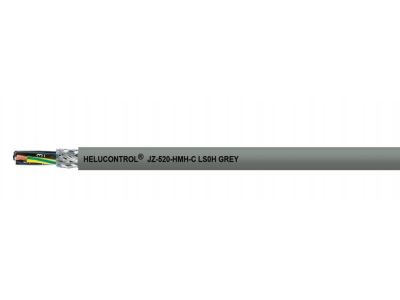

Kabel sterowniczy JZ-520 HMH-C 4G0,75 LS0H B2ca to zaawansowane rozwiązanie od renomowanego producenta Helukabel, zaprojektowane z myślą o najbardziej wymagających instalacjach, gdzie kluczowe jest bezpieczeństwo pożarowe oraz ochrona przed zakłóceniami elektromagnetycznymi. Przewód posiada cztery żyły o przekroju znamionowym 0,75 mm², co zapewnia optymalną wydajność w systemach sterowania i pomiarów przy napięciu roboczym 300/500V. Konstrukcja typu JZ charakteryzuje się czarnymi żyłami numerowanymi z dodatkową żyłą ochronną żółto-zieloną (G), co znacząco ułatwia identyfikację i montaż w rozdzielnicach.

Kluczowym atutem produktu jest jego bezhalogenowa powłoka LS0H (Low Smoke Zero Halogen). W przypadku pożaru materiał ten nie wydziela gęstego dymu ani toksycznych, korozyjnych gazów, co ma krytyczne znaczenie dla ochrony zdrowia ludzi oraz trwałości kosztownej aparatury elektronicznej. Dodatkowo, kabel wyposażony jest w gęsty oplot miedziany o stopniu krycia wynoszącym około 85%. Taka konstrukcja gwarantuje wysoką kompatybilność elektromagnetyczną (EMC), skutecznie eliminując zakłócenia sygnałów i impulsów w środowiskach przemysłowych o dużym natężeniu pola magnetycznego.

Zgodność z Normami

Produkt został wykonany i przetestowany zgodnie z rygorystycznymi normami europejskimi i niemieckimi, co potwierdza jego najwyższą jakość:

• Zgodność z normami DIN VDE 0285-525-3-11 oraz DIN EN 50525-3-11, określającymi wymagania dla bezhalogenowych przewodów sterowniczych.
• Klasa reakcji na ogień B2ca zgodnie z rozporządzeniem CPR, co klasyfikuje go jako produkt o bardzo wysokim poziomie bezpieczeństwa pożarowego.
• Właściwości bezhalogenowe potwierdzone brakiem emisji korozyjnych gazów podczas spalania.
• Zapewnienie ciągłości transmisji sygnałów dzięki ekranowaniu zgodnemu z wytycznymi EMC.

Zastosowanie

Kabel JZ-520 HMH-C znajduje szerokie zastosowanie w obiektach o charakterze Zagrożenia Ludzi (ZL), gdzie wymagane są najwyższe standardy bezpieczeństwa. Jest idealnym wyborem dla:

• Budynków użyteczności publicznej: biurowców, wieżowców, szpitali oraz placówek oświatowych i kulturalnych.
• Infrastruktury transportowej: lotnisk, dworców kolejowych oraz systemów metra.
• Przemysłu: w liniach produkcyjnych, przenośnikach taśmowych oraz maszynach pracujących w hutach stali.
• Instalacji technicznych: w systemach klimatyzacyjnych, wentylacyjnych oraz jako przewód pomiarowy w automatyce budynkowej.

Może być układany na stałe lub elastycznie przy średnim obciążeniu mechanicznym, pod warunkiem braku wymuszonych ruchów i naprężeń rozciągających. Nadaje się do montażu natynkowego oraz w pomieszczeniach suchych, wilgotnych i mokrych.

Wskazówki Montażowe

Aby w pełni wykorzystać potencjał techniczny kabla, należy przestrzegać poniższych zaleceń:

• Dla zapewnienia optymalnej ochrony EMC, zaleca się stosowanie obustronnego, obwodowego kontaktu oplotu miedzianego z uziemionymi zaciskami, na przykład poprzez specjalistyczne dławiki kablowe typu EMC.
• Należy unikać cyklicznego zginania przewodu w miejscach, gdzie nie jest on do tego konstrukcyjnie przeznaczony (brak odporności na wymuszony ruch).
• Podczas montażu w budynkach ZL należy upewnić się, że wszystkie elementy trasy kablowej spełniają analogiczne wymogi bezhalogenowości.
• Promień gięcia powinien być dostosowany do średnicy zewnętrznej kabla, aby nie uszkodzić ekranu miedzianego oraz izolacji żył.

FAQ

• Czy kabel może być stosowany w prowadnicach łańcuchowych? Nie, kabel JZ-520 HMH-C jest przeznaczony do ułożenia na stałe lub elastycznego przy swobodnym ruchu bez wymuszonych naprężeń. Do prowadnic należy wybrać przewody dedykowane do pracy ciągłej w ruchu.
• Co oznacza klasa B2ca? Jest to klasa reakcji na ogień według normy EN 13501-6. Oznacza ona, że kabel ma bardzo ograniczone rozprzestrzenianie ognia i wydzielanie ciepła, co czyni go bezpiecznym dla budynków o zaostrzonych rygorach pożarowych.
• Czy ekranowanie chroni przed zakłóceniami radiowymi? Tak, oplot miedziany o kryciu 85% stanowi skuteczną barierę dla zakłóceń elektromagnetycznych (EMI), chroniąc przesyłane sygnały sterownicze przed wpływem zewnętrznych pól.
