Kabel sieciowany YHAKXS 1x120/50 12/20kV BĘBEN | 17086002 Nkt

Opis i Kluczowe Cechy

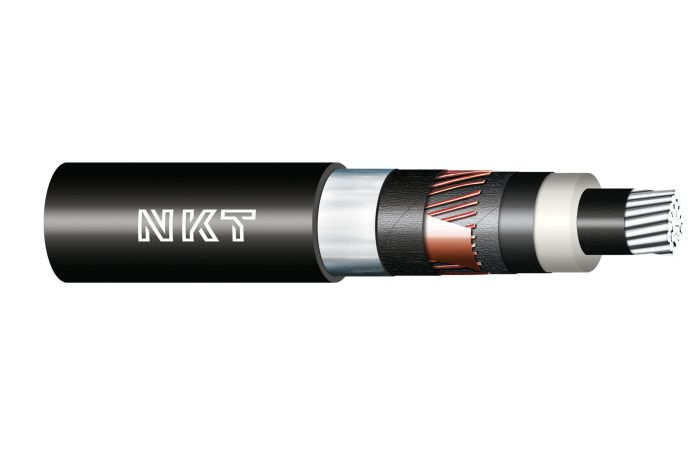

Kabel elektroenergetyczny YHAKXS 1x120/50 12/20kV to zaawansowane rozwiązanie od renomowanego producenta NKT, zaprojektowane z myślą o profesjonalnych systemach dystrybucji energii średniego napięcia. Skrót YHAKXS precyzyjnie definiuje konstrukcję przewodu: litera 'Y' oznacza zewnętrzną powłokę wykonaną z polwinitu (PVC), 'H' wskazuje na pole promieniowe, 'A' sygnalizuje zastosowanie żyły aluminiowej, 'K' to oznaczenie kabla elektroenergetycznego, natomiast 'XS' odnosi się do izolacji z polietylenu usieciowanego (XLPE). Przekrój znamionowy żyły roboczej wynoszący 120 mm² pozwala na efektywny przesył znacznych mocy przy zachowaniu optymalnej wagi i kosztów inwestycji dzięki zastosowaniu aluminium. Dodatkowa żyła powrotna o przekroju 50 mm² zapewnia bezpieczeństwo i prawidłowe funkcjonowanie ochrony przeciwporażeniowej.

• Napięcie znamionowe: 12/20 kV, co czyni go idealnym wyborem dla miejskich i przemysłowych sieci średniego napięcia.
• Izolacja XLPE: Zastosowanie polietylenu usieciowanego pozwala na pracę żyły w temperaturze roboczej do 90°C, co znacząco podnosi obciążalność prądową w porównaniu do standardowej izolacji PVC.
• Konstrukcja jednożyłowa: Ułatwia formowanie i montaż w kanałach kablowych oraz na konstrukcjach wsporczych.
• Powłoka PVC: Zewnętrzna warstwa z polwinitu zapewnia wysoką odporność na czynniki atmosferyczne oraz działanie wilgoci.

Zgodność z Normami

Produkt został wyprodukowany zgodnie z rygorystycznymi normami branżowymi dotyczącymi kabli elektroenergetycznych o izolacji wytłaczanej. NKT jako lider innowacji zapewnia, że kabel YHAKXS spełnia wymagania w zakresie bezpieczeństwa pożarowego oraz wytrzymałości dielektrycznej. Każdy bęben przechodzi rygorystyczną kontrolę jakości, co gwarantuje bezawaryjną eksploatację w systemach energetyki zawodowej przez dziesięciolecia.

Zastosowanie

Kabel YHAKXS 1x120/50 jest dedykowany do pracy w wymagających warunkach środowiskowych. Jego wszechstronność pozwala na instalację:

• Bezpośrednio w ziemi: W odpowiednio przygotowanych wykopach, stanowiąc fundament podziemnych sieci rozdzielczych.
• W wodzie: Konstrukcja pozwala na bezpieczne prowadzenie linii w miejscach o wysokim poziomie wód gruntowych lub okresowych zalaniach.
• Wewnątrz i na zewnątrz pomieszczeń: Odporność na promieniowanie UV i zmienne temperatury umożliwia montaż na elewacjach i wewnątrz hal przemysłowych.
• W kanałach i na konstrukcjach: Idealny do prowadzenia w korytach kablowych w miejscach o niskim ryzyku uszkodzeń mechanicznych.

Wskazówki Montażowe

Podczas prac instalacyjnych należy przestrzegać dopuszczalnego promienia gięcia, który dla kabli jednożyłowych wynosi zazwyczaj 15-krotność średnicy zewnętrznej kabla. Minimalna temperatura układania bez wstępnego podgrzewania wynosi -5°C. Należy pamiętać o zachowaniu odpowiedniego momentu dokręcania zacisków w głowicach kablowych oraz o starannym przygotowaniu ekranu o przekroju 50 mm² do uziemienia. W przypadku układania w ziemi, kabel powinien być umieszczony na podsypce z piasku i zabezpieczony taśmą ostrzegawczą.

FAQ

• Czy kabel YHAKXS można układać bezpośrednio w ziemi? Tak, konstrukcja kabla z powłoką polwinitową pozwala na bezpośrednie układanie w gruncie, pod warunkiem zachowania zasad ochrony przed uszkodzeniami mechanicznymi.
• Jaka jest główna zaleta izolacji XLPE (XS)? Izolacja z polietylenu usieciowanego charakteryzuje się wyższą odpornością termiczną niż zwykłe PVC, co pozwala na przesyłanie większych prądów przy tym samym przekroju żyły.
• Czy kabel jest odporny na wodę? Tak, zgodnie ze specyfikacją producenta, kabel może być układany w wodzie, co czyni go rozwiązaniem uniwersalnym dla trudnych terenów.
