Kabel sieciowany YAKXS 5x70 żo 0,6/1kV BĘBEN | WAC7505N00DEA0J Eltrim

Opis i Kluczowe Cechy

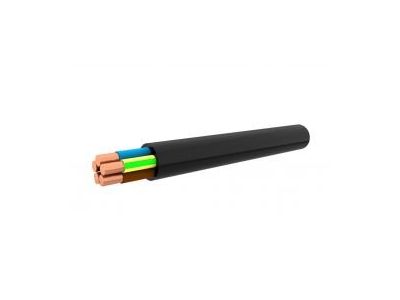

Kabel elektroenergetyczny YAKXS 5x70 mm² to zaawansowane rozwiązanie dedykowane do profesjonalnych systemów przesyłu energii elektrycznej. Konstrukcja oparta na pięciu żyłach aluminiowych o przekroju znamionowym 70 mm² każda, zapewnia optymalny balans między wydajnością prądową a masą własną przewodu. Kluczowym elementem konstrukcyjnym jest zastosowanie izolacji z polietylenu usieciowanego (XS), która w porównaniu do standardowego polwinitu (PVC), charakteryzuje się znacznie lepszymi właściwościami dielektrycznymi oraz wyższą dopuszczalną temperaturą pracy żył (do 90°C w pracy ciągłej i do 250°C przy zwarciu). Zewnętrzna powłoka wykonana z polwinitu (Y) gwarantuje wysoką odporność mechaniczną oraz ochronę przed czynnikami zewnętrznymi. Kabel posiada żyłę ochronną (żo), co jest niezbędne dla zapewnienia bezpieczeństwa przeciwporażeniowego w nowoczesnych instalacjach niskiego napięcia (0,6/1kV).

• Żyły aluminiowe (A): Redukują wagę instalacji i koszty inwestycyjne przy zachowaniu wysokich parametrów przewodzenia.
• Izolacja XLPE (XS): Pozwala na mniejsze wymiary zewnętrzne kabla przy zachowaniu wyższej obciążalności długotrwałej.
• Napięcie znamionowe 0,6/1kV: Przystosowane do pracy w sieciach rozdzielczych niskiego napięcia.
• Konstrukcja 5-żyłowa: Umożliwia pełne wykorzystanie w układach trójfazowych z oddzielnym przewodem ochronnym i neutralnym.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami branżowymi obowiązującymi w sektorze elektroenergetycznym. Spełnia wymagania dotyczące kabli elektroenergetycznych o izolacji z polietylenu usieciowanego i powłoce polwinitowej na napięcie znamionowe 0,6/1kV. Zastosowane materiały są zgodne z dyrektywami dotyczącymi bezpieczeństwa użytkowania oraz ochrony środowiska, co potwierdzają odpowiednie certyfikaty jakościowe producenta ELTRIM. Kabel przeszedł testy odporności na rozprzestrzenianie płomienia zgodnie z normą PN-EN 60332-1-2.

Zastosowanie

Kabel YAKXS 5x70 mm² znajduje szerokie zastosowanie w sektorze przemysłowym oraz energetyce zawodowej. Jest idealnym wyborem do:

• Zakładów przemysłowych: Zasilanie maszyn, linii produkcyjnych oraz rozdzielni głównych.
• Elektrowni i stacji transformatorowych: Jako element systemów wyprowadzenia mocy i połączeń wewnętrznych.
• Lokalnych sieci zasilających: Budowa przyłączy budynkowych oraz linii magistralnych.
• Montażu w ziemi: Dzięki wytrzymałej powłoce zewnętrznej może być układany bezpośrednio w gruncie bez dodatkowych osłon (o ile nie występują szczególne zagrożenia mechaniczne).
• Instalacji zewnętrznych i wewnętrznych: Możliwość prowadzenia w kanałach kablowych, na korytkach oraz wewnątrz pomieszczeń technicznych.

Wskazówki Montażowe

Podczas instalacji kabla YAKXS 5x70 należy przestrzegać zasad sztuki elektroinstalacyjnej. Minimalny promień gięcia powinien być dostosowany do średnicy zewnętrznej kabla, aby uniknąć uszkodzenia struktury izolacji XLPE. Ze względu na aluminiowe żyły, przy wykonywaniu połączeń w zaciskach aparatury, należy stosować odpowiednie końcówki kablowe (oczka lub tulejki) oraz pasty stykowe zapobiegające utlenianiu się aluminium. Moment dokręcania śrub w zaciskach powinien być zgodny z dokumentacją techniczną osprzętu, aby zapewnić trwały i pewny styk elektryczny. W przypadku układania bezpośrednio w ziemi, należy pamiętać o zachowaniu odpowiedniej głębokości wykopu oraz zastosowaniu podsypki piaskowej i taśmy ostrzegawczej.

FAQ

• Czy kabel YAKXS 5x70 można układać bezpośrednio w ziemi? Tak, konstrukcja kabla z powłoką polwinitową (Y) pozwala na jego bezpośrednie ułożenie w gruncie, co jest standardową praktyką w budowie przyłączy energetycznych.
• Czym różni się izolacja XS od zwykłej izolacji PVC? Izolacja z polietylenu usieciowanego (XS) jest bardziej odporna na wysokie temperatury, co pozwala na przesyłanie większych prądów tym samym przekrojem żyły w porównaniu do kabli w izolacji PVC.
• Czy produkt jest dostarczany na bębnie? Tak, ze względu na wagę i gabaryty, kabel YAKXS 5x70 jest standardowo dostarczany na bębnach zwrotnych lub bezzwrotnych, co ułatwia jego transport i rozwijanie podczas montażu.
