Kabel sieciowany YAKXS 5x70 żo 0,6/1kV BĘBEN | G-129248 TF Kable

Opis i Kluczowe Cechy

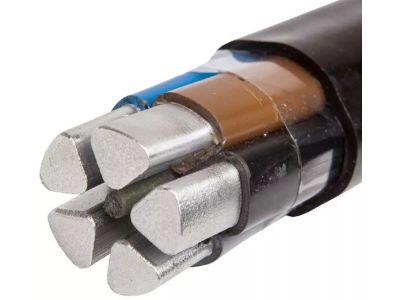

Kabel elektroenergetyczny YAKXS 5x70 mm² to zaawansowane rozwiązanie od renomowanego producenta TF-Kable, zaprojektowane z myślą o efektywnym przesyłaniu energii elektrycznej w sieciach o napięciu znamionowym 0,6/1 kV. Konstrukcja oparta na pięciu żyłach aluminiowych o przekroju 70 mm² każda, w tym dedykowanej żyle ochronnej (żo), stanowi ekonomiczną i lżejszą alternatywę dla kabli miedzianych, zachowując przy tym wysoką sprawność przesyłową. Kluczowym elementem konstrukcyjnym jest zastosowanie izolacji z polietylenu usieciowanego (XS), która w porównaniu do standardowego polwinitu (PVC), charakteryzuje się znacznie lepszymi właściwościami dielektrycznymi oraz wyższą odpornością termiczną. Pozwala to na pracę żył w temperaturze roboczej do 90°C, co bezpośrednio przekłada się na zwiększoną obciążalność prądową długotrwałą oraz mniejsze straty energii.

• Żyły aluminiowe (A): Zastosowanie aluminium pozwala na znaczną redukcję masy całkowitej kabla, co ułatwia montaż na długich odcinkach i obniża koszty inwestycji.
• Izolacja z polietylenu usieciowanego (XS): Gwarantuje doskonałe parametry elektryczne, mniejszą wagę oraz mniejszą średnicę zewnętrzną kabla w porównaniu do izolacji PVC.
• Powłoka polwinitowa (Y): Zewnętrzna warstwa wykonana z polwinitu zapewnia wysoką odporność mechaniczną oraz ochronę przed czynnikami zewnętrznymi.
• Napięcie znamionowe: Przystosowany do pracy w instalacjach niskiego napięcia 0,6/1 kV.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami branżowymi obowiązującymi w sektorze elektroenergetycznym. Kabel YAKXS spełnia wymagania normy PN-HD 603 S1 (lub odpowiedników krajowych), co potwierdza jego bezpieczeństwo i niezawodność w profesjonalnych instalacjach zasilających. Materiały użyte do produkcji są zgodne z dyrektywami środowiskowymi, a proces technologiczny TF-Kable gwarantuje powtarzalność parametrów technicznych, co jest kluczowe przy projektowaniu rozległych sieci przemysłowych.

Zastosowanie

Kabel YAKXS 5x70 mm² znajduje szerokie zastosowanie w sektorze przemysłowym oraz energetyce zawodowej. Dzięki swojej uniwersalnej konstrukcji i wysokiej odporności na warunki środowiskowe, może być wykorzystywany w następujących obszarach:

• Sieci zasilające: Budowa lokalnych linii energetycznych oraz przyłączy budynków wielorodzinnych i zakładów produkcyjnych.
• Przemysł: Zasilanie maszyn i urządzeń o dużym poborze mocy w elektrowniach, fabrykach oraz halach magazynowych.
• Instalacje zewnętrzne i wewnętrzne: Możliwość układania na stałe wewnątrz pomieszczeń, w kanałach kablowych oraz bezpośrednio w ziemi bez konieczności stosowania dodatkowych osłon (o ile nie występują szczególne zagrożenia mechaniczne).
• Infrastruktura krytyczna: Wykorzystywany w miejscach wymagających stabilnego zasilania przy zachowaniu optymalizacji kosztów materiałowych.

Wskazówki Montażowe

Podczas instalacji kabla YAKXS 5x70 należy przestrzegać dobrych praktyk elektroinstalacyjnych, aby zapewnić długowieczność systemu:

• Promień gięcia: Należy zachować minimalny promień gięcia określony przez producenta (zazwyczaj 15-krotność średnicy zewnętrznej kabla), aby uniknąć uszkodzenia struktury izolacji i żył.
• Temperatura układania: Montaż powinien odbywać się w temperaturze otoczenia nie niższej niż -5°C. W przypadku niższych temperatur kabel wymaga wcześniejszego podgrzania.
• Zakończenia żył: Ze względu na aluminiową konstrukcję żył, konieczne jest stosowanie dedykowanych końcówek kablowych aluminiowych lub bimetalicznych (Al-Cu) oraz past stykowych zapobiegających utlenianiu się aluminium.
• Głębokość układania: Przy układaniu bezpośrednio w ziemi należy zachować głębokość zgodną z normą PN-E-05100-1 oraz zastosować odpowiednią podsypkę piaskową i folię ostrzegawczą.

FAQ

1. Czy kabel YAKXS 5x70 można układać bezpośrednio w ziemi?
Tak, powłoka polwinitowa (Y) oraz konstrukcja kabla pozwalają na jego bezpośrednie układanie w gruncie, pod warunkiem zachowania odpowiednich zasad montażowych i ochrony przed uszkodzeniami mechanicznymi.

2. Czym różni się izolacja XS od zwykłej izolacji PVC?
Izolacja z polietylenu usieciowanego (XS) pozwala na pracę kabla w wyższych temperaturach (do 90°C zamiast 70°C), co zwiększa jego obciążalność prądową. Jest również bardziej odporna na przeciążenia i ma lepsze właściwości dielektryczne.

3. Czy do tego kabla potrzebuję specjalnych złączek?
Tak, ponieważ żyły są wykonane z aluminium, należy stosować końcówki i złączki przeznaczone do aluminium lub bimetaliczne, aby uniknąć zjawiska korozji elektrochemicznej na styku z elementami miedzianymi.
