Opis i Kluczowe Cechy

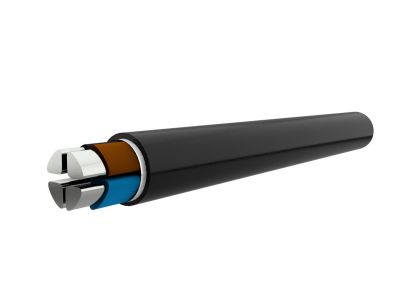

Kabel elektroenergetyczny YAKXS 4x70 SE 0,6/1kV to zaawansowane rozwiązanie od renomowanego producenta TF-Kable, zaprojektowane z myślą o efektywnym przesyłaniu energii elektrycznej w systemach o napięciu znamionowym 0,6/1 kV. Konstrukcja opiera się na czterech żyłach aluminiowych o przekroju znamionowym 70 mm² każda. Zastosowanie żył sektorowych jednodrutowych (SE) pozwala na optymalizację średnicy zewnętrznej kabla, co ułatwia jego układanie w ciasnych przestrzeniach i kanałach kablowych.

Kluczowym wyróżnikiem tego produktu jest zastosowanie izolacji z polietylenu usieciowanego (XS). Materiał ten charakteryzuje się znacznie lepszymi parametrami termicznymi i elektrycznymi w porównaniu do standardowego polwinitu. Dzięki usieciowaniu, kabel może pracować przy wyższych temperaturach żyły (do 90°C w pracy ciągłej), co bezpośrednio przekłada się na zwiększoną obciążalność prądową długotrwałą. Zewnętrzna powłoka wykonana z polwinitu (Y) zapewnia wysoką odporność mechaniczną oraz ochronę przed czynnikami zewnętrznymi.

• Żyły aluminiowe: Lekka konstrukcja redukująca koszty inwestycji przy zachowaniu wysokiej przewodności.
• Izolacja XLPE: Wyższa odporność na przeciążenia i zwarcia w porównaniu do izolacji PVC.
• Konstrukcja SE: Sektorowy kształt żył pozwala na uzyskanie mniejszej wagi i mniejszych wymiarów zewnętrznych kabla.
• Uniwersalność montażu: Możliwość układania bezpośrednio w ziemi, w wodzie, w kanałach oraz na konstrukcjach wsporczych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami branżowymi obowiązującymi w sektorze elektroenergetycznym. Spełnia wymagania normy PN-HD 603 S1 (lub odpowiedników krajowych), co gwarantuje bezpieczeństwo użytkowania oraz pełną kompatybilność z polską infrastrukturą sieciową. Kabel posiada certyfikaty dopuszczające go do stosowania w obiektach przemysłowych i sieciach zawodowych, a jego parametry są regularnie weryfikowane przez laboratoria TF-Kable.

Zastosowanie

Kabel YAKXS 4x70 SE znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest idealnym wyborem dla:

• Zakładów przemysłowych: Zasilanie maszyn, linii produkcyjnych oraz rozdzielni głównych.
• Energetyki zawodowej: Budowa lokalnych sieci zasilających oraz przyłączy budynkowych.
• Elektrowni i podstacji: Praca w wymagających warunkach przy przesyłaniu dużych mocy.
• Infrastruktury zewnętrznej: Układanie w ziemi, kanałach kablowych oraz na wolnym powietrzu (przy zachowaniu ochrony przed bezpośrednim promieniowaniem UV, jeśli wymagane).

Wskazówki Montażowe

Podczas instalacji kabla YAKXS 4x70 SE należy przestrzegać następujących wytycznych technicznych:

• Promień gięcia: Należy zachować minimalny promień gięcia określony przez producenta (zazwyczaj 15-krotność średnicy zewnętrznej kabla), aby uniknąć uszkodzenia izolacji i struktury żył.
• Temperatura układania: Montaż powinien odbywać się w temperaturze otoczenia nie niższej niż -5°C. W przypadku niższych temperatur kabel wymaga wstępnego podgrzania.
• Zabezpieczenie końców: Końce kabla powinny być zabezpieczone przed wnikaniem wilgoci za pomocą kapturków termokurczliwych.
• Moment dokręcania: Przy podłączaniu żył aluminiowych do zacisków należy stosować odpowiednią pastę stykową oraz przestrzegać momentów dokręcania zalecanych przez producenta osprzętu.

FAQ

1. Czy kabel YAKXS 4x70 SE można układać bezpośrednio w ziemi?
Tak, powłoka polwinitowa (Y) oraz właściwości izolacji XLPE pozwalają na bezpieczne układanie kabla bezpośrednio w gruncie, pod warunkiem zachowania odpowiedniej podsypki piaskowej i oznakowania trasu folią ostrzegawczą.

2. Czym różni się izolacja XS od zwykłej izolacji PVC?
Izolacja z polietylenu usieciowanego (XS/XLPE) pozwala na pracę w wyższej temperaturze roboczej (90°C vs 70°C), co umożliwia przesyłanie większego prądu tym samym przekrojem żyły oraz zapewnia lepszą odporność na zwarcia.

3. Czy żyły aluminiowe wymagają specjalnych końcówek?
Tak, do zakończenia żył aluminiowych należy stosować dedykowane końcówki kablowe (aluminiowe lub bimetaliczne), aby zapobiec zjawisku korozji elektrochemicznej na styku z elementami miedzianymi.
