Opis i Kluczowe Cechy

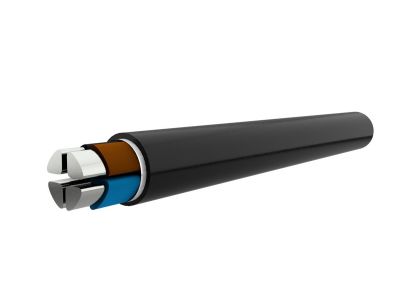

Kabel elektroenergetyczny YAKXS 4x70 SE 0,6/1kV produkcji renomowanej marki ELPAR to zaawansowane rozwiązanie dedykowane do profesjonalnych systemów przesyłu energii. Konstrukcja oparta na czterech żyłach aluminiowych o przekroju znamionowym 70 mm² każda, wykonanych w kształcie sektorowym jednodrutowym (SE), pozwala na optymalizację średnicy zewnętrznej kabla przy zachowaniu wysokiej wydajności prądowej. Kluczowym elementem konstrukcyjnym jest zastosowanie izolacji z polietylenu usieciowanego (XS), który w porównaniu do standardowego polwinitu (PVC) charakteryzuje się znacznie lepszymi właściwościami dielektrycznymi oraz wyższą dopuszczalną temperaturą pracy żył, co bezpośrednio przekłada się na zwiększoną obciążalność długotrwałą oraz odporność na przeciążenia.

• Żyły aluminiowe (A): Zastosowanie aluminium pozwala na znaczną redukcję masy całkowitej przewodu, co ułatwia montaż w długich trasach kablowych.
• Izolacja z polietylenu usieciowanego (XS): Zapewnia doskonałe parametry elektryczne, mniejsze straty dielektryczne oraz wyższą stabilność termiczną.
• Powłoka polwinitowa (Y): Zewnętrzna warstwa wykonana z PVC chroni kabel przed uszkodzeniami mechanicznymi oraz wpływem czynników atmosferycznych.
• Napięcie znamionowe 0,6/1kV: Przystosowany do pracy w sieciach niskiego napięcia, gwarantując bezpieczeństwo i niezawodność eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami branżowymi obowiązującymi w sektorze elektroenergetycznym. Kabel YAKXS spełnia wymagania normy PN-HD 603 S1 (lub odpowiedników krajowych), co potwierdza jego przydatność do stosowania w publicznych i przemysłowych sieciach zasilających. Materiały użyte do produkcji są zgodne z dyrektywami środowiskowymi, a proces technologiczny firmy ELPAR gwarantuje powtarzalność parametrów technicznych oraz wysoką jakość wykonania każdej partii towaru dostarczanej na bębnach.

Zastosowanie

Kabel YAKXS 4x70 SE znajduje szerokie zastosowanie w infrastrukturze energetycznej oraz przemyśle ciężkim. Dzięki swojej uniwersalnej budowie i wysokiej odporności środowiskowej, może być wykorzystywany w następujących obszarach:

• Sieci rozdzielcze: Budowa lokalnych linii zasilających oraz przyłączy budynków wielorodzinnych i obiektów użyteczności publicznej.
• Przemysł: Zasilanie maszyn i urządzeń o dużym poborze mocy w zakładach produkcyjnych oraz elektrowniach.
• Instalacje zewnętrzne i wewnętrzne: Możliwość układania na stałe wewnątrz pomieszczeń, w kanałach kablowych, a także bezpośrednio w ziemi bez konieczności stosowania dodatkowych osłon (o ile nie występują specyficzne zagrożenia mechaniczne).
• Infrastruktura energetyczna: Idealny do połączeń między transformatorami a rozdzielnicami głównymi.

Wskazówki Montażowe

Podczas instalacji kabla YAKXS 4x70 SE należy przestrzegać zasad sztuki elektroinstalacyjnej, aby zapewnić długowieczność systemu:

• Promień gięcia: Należy zachować minimalny promień gięcia określony przez producenta, aby uniknąć uszkodzenia struktury izolacji i powłoki zewnętrznej.
• Temperatura układania: Montaż powinien odbywać się w temperaturze otoczenia nie niższej niż -5°C. W przypadku niższych temperatur kabel wymaga wstępnego podgrzania.
• Zakończenia żył: Ze względu na sektorowy kształt żył (SE) oraz materiał (aluminium), należy stosować odpowiednie końcówki kablowe szczelne oraz pasty stykowe zapobiegające utlenianiu się aluminium.
• Moment dokręcania: W zaciskach aparatury modułowej i rozdzielczej należy stosować klucze dynamometryczne, aby zapewnić trwały i bezpieczny styk elektryczny, eliminując ryzyko przegrzania punktowego.

FAQ

• Czy kabel YAKXS można układać bezpośrednio w ziemi? Tak, powłoka polwinitowa (Y) oraz konstrukcja kabla pozwalają na jego bezpośrednie ułożenie w gruncie, pod warunkiem zachowania odpowiedniej głębokości i wykonania podsypki piaskowej.
• Czym różni się izolacja XS od zwykłej izolacji PVC? Izolacja z polietylenu usieciowanego (XS) pozwala na pracę żył w wyższej temperaturze (do 90°C przy pracy ciągłej), co pozwala na przesyłanie większego prądu tym samym przekrojem w porównaniu do kabli w izolacji PVC (YAKY).
• Dlaczego żyły mają kształt SE? Kształt SE (sektorowy jednodrutowy) pozwala na ściślejsze ułożenie żył wewnątrz kabla, co zmniejsza jego średnicę zewnętrzną i wagę, ułatwiając prowadzenie w korytach i rurach osłonowych.
