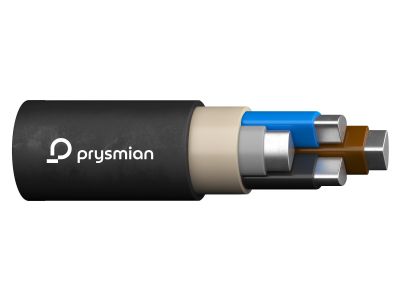

Kabel sieciowany YAKXS 4x70 SE 0,6/1kV BĘBEN | 20224799 Prysmian

Opis i Kluczowe Cechy

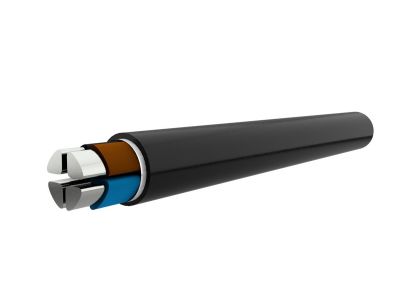

Kabel elektroenergetyczny YAKXS 4x70 SE 0,6/1kV produkcji renomowanej marki Prysmian to zaawansowane rozwiązanie dedykowane do profesjonalnych systemów dystrybucji energii. Konstrukcja oparta na czterech żyłach aluminiowych o przekroju znamionowym 70 mm² każda, charakteryzuje się kształtem sektorowym jednodrutowym (SE), co pozwala na optymalizację średnicy zewnętrznej całego przewodu przy zachowaniu pełnej wydajności prądowej. Kluczowym elementem konstrukcyjnym jest zastosowanie izolacji z polietylenu usieciowanego (XS). Materiał ten, w przeciwieństwie do standardowego polwinitu, umożliwia pracę żył w wyższej temperaturze roboczej (do 90°C), co bezpośrednio przekłada się na zwiększoną obciążalność długotrwałą oraz lepszą odporność na przeciążenia i zwarcia.

• Żyły aluminiowe (A): Zastosowanie aluminium znacząco redukuje wagę kabla, co ułatwia montaż w długich trasach kablowych i obniża koszty inwestycji.
• Izolacja XLPE (XS): Polietylen usieciowany gwarantuje doskonałe parametry dielektryczne oraz wysoką odporność termiczną.
• Powłoka polwinitowa (Y): Zewnętrzna warstwa z PVC zapewnia wysoką odporność mechaniczną oraz ochronę przed czynnikami atmosferycznymi.
• Napięcie znamionowe: Przystosowany do pracy w sieciach o napięciu 0,6/1 kV, co czyni go uniwersalnym wyborem w energetyce zawodowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi dotyczącymi kabli elektroenergetycznych niskiego napięcia. Spełnia wymagania normy PN-HD 603 S1 (lub odpowiedników krajowych), co potwierdza jego bezpieczeństwo i niezawodność w instalacjach przemysłowych. Kabel posiada certyfikację CE oraz jest zgodny z dyrektywą niskonapięciową LVD, co jest niezbędne przy odbiorach technicznych budynków i infrastruktury energetycznej.

Zastosowanie

Kabel YAKXS 4x70 SE znajduje szerokie zastosowanie w sektorze energetycznym i przemysłowym. Dzięki swojej wytrzymałej konstrukcji może być instalowany w różnorodnych warunkach:

• Sieci zasilające: Idealny do budowy lokalnych sieci elektroenergetycznych oraz przyłączy budynkowych.
• Przemysł: Zasilanie maszyn, urządzeń technologicznych oraz rozdzielnic w zakładach produkcyjnych i elektrowniach.
• Instalacje zewnętrzne i wewnętrzne: Możliwość układania na stałe wewnątrz pomieszczeń, w kanałach kablowych oraz bezpośrednio w ziemi bez konieczności stosowania dodatkowych osłon (o ile nie występują szczególne zagrożenia mechaniczne).
• Infrastruktura: Wykorzystywany w oświetleniu drogowym oraz zasilaniu obiektów użyteczności publicznej.

Wskazówki Montażowe

Podczas instalacji kabla YAKXS 4x70 SE należy przestrzegać dobrych praktyk elektroinstalacyjnych, aby zapewnić długowieczność systemu:

• Promień gięcia: Należy zachować minimalny promień gięcia określony przez producenta (zazwyczaj 15-krotność średnicy zewnętrznej kabla), aby uniknąć uszkodzenia izolacji i struktury żył.
• Temperatura układania: Montaż powinien odbywać się w temperaturze otoczenia nie niższej niż -5°C. W przypadku niższych temperatur kabel wymaga wstępnego podgrzania.
• Zakończenia żył: Ze względu na aluminiowy charakter żył, należy stosować odpowiednie końcówki kablowe (aluminiowe lub bimetaliczne) oraz pasty stykowe zapobiegające utlenianiu się aluminium.
• Moment dokręcania: W zaciskach aparatów i rozdzielnic należy stosować klucze dynamometryczne, aby zapewnić trwały i pewny kontakt elektryczny bez ryzyka płynięcia materiału.

FAQ

1. Czy kabel YAKXS 4x70 SE można układać bezpośrednio w ziemi?
Tak, powłoka polwinitowa (Y) oraz konstrukcja kabla pozwalają na jego bezpośrednie układanie w ziemi, pod warunkiem zachowania odpowiedniej głębokości wykopu i wykonania podsypki piaskowej zgodnie z normami SEP.

2. Czym różni się izolacja XS od zwykłej izolacji PVC?
Izolacja XS (polietylen usieciowany) pozwala na pracę kabla w wyższej temperaturze (90°C vs 70°C dla PVC), co pozwala na przesyłanie większej mocy tym samym przekrojem żyły i zwiększa odporność na zwarcia.

3. Czy do tego kabla potrzebuję specjalnych końcówek?
Tak, ponieważ żyły są aluminiowe, konieczne jest stosowanie końcówek dedykowanych do aluminium lub końcówek bimetalicznych (Al-Cu), aby uniknąć zjawiska korozji elektrochemicznej na styku z miedzianymi szynami rozdzielnicy.
