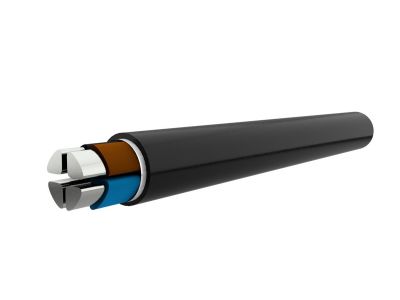

Kabel sieciowany YAKXS 4x35 SE 0,6/1kV BĘBEN | G-116325 TF Kable

Opis i Kluczowe Cechy

Kabel elektroenergetyczny YAKXS 4x35 SE 0,6/1kV to zaawansowane rozwiązanie od renomowanego producenta TF-Kable, zaprojektowane z myślą o efektywnym przesyłaniu energii elektrycznej w systemach o napięciu znamionowym 0,6/1 kV. Konstrukcja opiera się na czterech żyłach aluminiowych o przekroju znamionowym 35 mm² każda. Zastosowanie żył aluminiowych (A) pozwala na znaczną redukcję kosztów inwestycji przy zachowaniu wysokiej przewodności, co jest kluczowe w rozległych instalacjach przemysłowych.

Najważniejszym wyróżnikiem tego modelu jest izolacja wykonana z polietylenu usieciowanego (XS). W porównaniu do standardowej izolacji polwinitowej, polietylen usieciowany charakteryzuje się znacznie lepszymi parametrami dielektrycznymi oraz wyższą odpornością termiczną. Pozwala to na pracę żył w temperaturze do 90°C (w stanach roboczych), co bezpośrednio przekłada się na wyższą obciążalność prądową długotrwałą. Zewnętrzna powłoka polwinitowa (Y) zapewnia doskonałą ochronę mechaniczną oraz odporność na działanie czynników zewnętrznych.

• Konstrukcja żył: Sektorowe jednodrutowe (SE), co optymalizuje średnicę zewnętrzną kabla i ułatwia jego układanie w korytach.
• Izolacja XLPE: Zapewnia mniejsze straty dielektryczne oraz wyższą odporność na przeciążenia.
• Redukcja masy: Dzięki zastosowaniu aluminium i nowoczesnej izolacji, kabel jest lżejszy, co ułatwia logistykę i montaż na długich odcinkach.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami obowiązującymi w branży elektroenergetycznej. Kabel YAKXS spełnia wymagania normy PN-HD 603 S1 (lub odpowiedników krajowych), co gwarantuje bezpieczeństwo użytkowania oraz pełną kompatybilność z polską infrastrukturą sieciową. Posiada on również certyfikację CE, potwierdzającą zgodność z dyrektywami niskonapięciowymi Unii Europejskiej. Materiały użyte do produkcji są poddawane kontroli jakościowej w laboratoriach TF-Kable, co zapewnia powtarzalność parametrów technicznych.

Zastosowanie

Kabel YAKXS 4x35 SE jest dedykowany do pracy w wymagających środowiskach energetycznych i przemysłowych. Dzięki swojej uniwersalnej budowie, znajduje zastosowanie w:

• Lokalnych sieciach zasilających: Jako główne linie zasilające budynki mieszkalne i obiekty użyteczności publicznej.
• Zakładach przemysłowych i elektrowniach: Do zasilania maszyn, urządzeń technologicznych oraz rozdzielnic głównych.
• Instalacjach zewnętrznych i wewnętrznych: Może być układany na stałe wewnątrz pomieszczeń, w kanałach kablowych oraz bezpośrednio w ziemi bez konieczności stosowania dodatkowych osłon (o ile nie występują ekstremalne obciążenia mechaniczne).

Wskazówki Montażowe

Podczas instalacji kabla YAKXS 4x35 SE należy przestrzegać następujących wytycznych inżynieryjnych:

• Promień gięcia: Należy zachować minimalny promień gięcia (zazwyczaj 15-krotność średnicy zewnętrznej kabla), aby uniknąć uszkodzenia struktury izolacji i powłoki.
• Temperatura układania: Montaż powinien odbywać się w temperaturze otoczenia nie niższej niż -5°C. W przypadku niższych temperatur kabel wymaga wstępnego podgrzania.
• Zakończenia żył: Ze względu na aluminiowy charakter żył, należy stosować dedykowane końcówki kablowe aluminiowe lub bimetaliczne (Al-Cu) oraz pasty stykowe zapobiegające utlenianiu się aluminium na stykach.
• Moment dokręcania: W zaciskach aparatury należy stosować odpowiedni moment dokręcania zgodny z dokumentacją techniczną osprzętu, aby zapewnić trwały kontakt elektryczny.

FAQ

• Czy kabel YAKXS można układać bezpośrednio w ziemi? Tak, powłoka polwinitowa (Y) oraz konstrukcja kabla pozwalają na bezpośrednie układanie w gruncie, pod warunkiem zachowania odpowiedniej podsypki piaskowej i oznaczenia trasy taśmą ostrzegawczą.
• Czym różni się YAKXS od YAKY? Główną różnicą jest izolacja. YAKXS posiada izolację z polietylenu usieciowanego (wyższa temperatura pracy 90°C), natomiast YAKY posiada izolację z polwinitu (temperatura pracy 70°C). YAKXS pozwala na przesyłanie większej mocy przy tym samym przekroju.
• Co oznacza skrót SE w nazwie? Skrót SE oznacza żyły sektorowe jednodrutowe. Taki kształt żył pozwala na lepsze wypełnienie przestrzeni wewnątrz kabla, co skutkuje mniejszą średnicą zewnętrzną całego przewodu w porównaniu do żył okrągłych.
