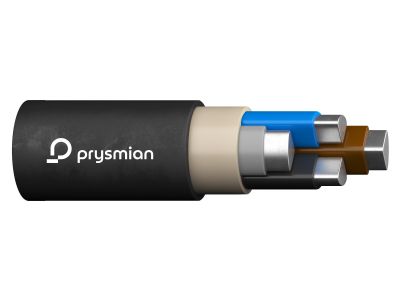

Kabel sieciowany YAKXS 4x185 0,6/1kV BĘBEN | 20224794 Prysmian

Opis i Kluczowe Cechy

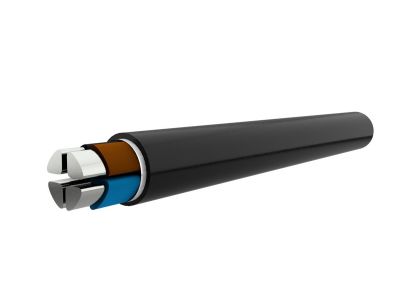

Kabel elektroenergetyczny YAKXS 4x185 mm² to zaawansowane rozwiązanie od renomowanego producenta Prysmian, zaprojektowane z myślą o efektywnym przesyłaniu energii elektrycznej w sieciach o napięciu znamionowym 0,6/1 kV. Konstrukcja opiera się na czterech żyłach aluminiowych o przekroju znamionowym 185 mm² każda, co stanowi optymalny kompromis między wysoką przewodnością a redukcją masy całkowitej instalacji. Kluczowym elementem konstrukcyjnym jest zastosowanie izolacji z polietylenu usieciowanego (XS). Proces sieciowania polietylenu znacząco podnosi odporność termiczną materiału, co pozwala na pracę żył w temperaturze roboczej do 90°C, a w warunkach zwarciowych nawet do 250°C. Dzięki temu kabel charakteryzuje się lepszymi parametrami elektrycznymi i wyższą obciążalnością prądową w porównaniu do tradycyjnych kabli w izolacji polwinitowej (PVC).

• Żyły aluminiowe (A): Zastosowanie aluminium pozwala na znaczną redukcję kosztów inwestycyjnych przy zachowaniu wymaganych parametrów przesyłowych.
• Izolacja z polietylenu usieciowanego (XS): Gwarantuje mniejsze straty dielektryczne oraz wyższą wytrzymałość termiczną.
• Powłoka zewnętrzna polwinitowa (Y): Wykonana ze specjalnego PVC, zapewnia wysoką odporność mechaniczną oraz ochronę przed czynnikami zewnętrznymi.
• Zoptymalizowana waga: Dzięki mniejszej gęstości izolacji XLPE i aluminiowym żyłom, kabel jest lżejszy, co ułatwia logistykę i montaż na trasach kablowych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami branżowymi dotyczącymi kabli elektroenergetycznych niskiego napięcia. Spełnia wymagania normy PN-HD 603 S1 (lub odpowiedników krajowych), co potwierdza jego bezpieczeństwo i niezawodność w profesjonalnych instalacjach energetycznych. Kabel posiada certyfikację CE oraz spełnia wymogi dyrektywy niskonapięciowej LVD, co jest niezbędne przy odbiorach technicznych w zakładach przemysłowych i elektrowniach.

Zastosowanie

Kabel YAKXS 4x185 mm² znajduje szerokie zastosowanie w sektorze energetyki zawodowej oraz przemysłowej. Jest dedykowany do:

• Lokalnych sieci zasilających: Budowa linii magistralnych i rozdzielczych w systemach energetyki miejskiej i wiejskiej.
• Zakładów przemysłowych: Zasilanie głównych rozdzielnic, maszyn o dużym poborze mocy oraz infrastruktury produkcyjnej.
• Elektrowni i stacji transformatorowych: Jako niezawodne połączenie między transformatorami a systemami rozdziału energii.
• Różnorodnych warunków układania: Możliwość montażu na stałe wewnątrz pomieszczeń, na zewnątrz budynków, w kanałach kablowych oraz bezpośrednio w ziemi, co czyni go produktem niezwykle uniwersalnym.

Wskazówki Montażowe

Podczas instalacji kabla YAKXS 4x185 należy przestrzegać zasad sztuki elektroinstalacyjnej, aby zapewnić długowieczność systemu:

• Promień gięcia: Należy zachować minimalny promień gięcia określony przez producenta (zazwyczaj 15-krotność średnicy zewnętrznej kabla), aby uniknąć uszkodzenia struktury izolacji i powłoki.
• Temperatura układania: Montaż powinien odbywać się w temperaturze otoczenia nie niższej niż -5°C. W przypadku niższych temperatur kabel wymaga wstępnego podgrzania.
• Zakończenia żył: Ze względu na aluminiowe żyły, należy stosować odpowiednie końcówki kablowe (prasowane lub śrubowe) dedykowane do aluminium oraz pasty stykowe zapobiegające utlenianiu się powierzchni styku.
• Głębokość posadowienia: Przy układaniu bezpośrednio w ziemi należy zachować głębokość zgodną z normą N-SEP-E-004, stosując odpowiednią podsypkę piaskową i folię ostrzegawczą.

FAQ

1. Czy kabel YAKXS 4x185 może być stosowany w ziemi bez dodatkowych osłon?
Tak, powłoka polwinitowa (Y) jest przystosowana do bezpośredniego układania w gruncie, o ile zachowane zostaną odpowiednie warunki podsypki i ochrony przed uszkodzeniami mechanicznymi.

2. Jaka jest główna przewaga izolacji XLPE nad PVC w tym modelu?
Izolacja XLPE (polietylen usieciowany) pozwala na pracę w wyższej temperaturze (90°C vs 70°C), co przekłada się na możliwość przesyłania większego prądu przy tym samym przekroju żyły.

3. Czy kabel jest dostarczany na bębnie?
Tak, ze względu na duży przekrój i wagę, produkt standardowo dostarczany jest na bębnach transportowych, co ułatwia jego rozwijanie podczas prac montażowych.
