Kabel sieciowany YAKXS 4x16 SE 0,6/1kV BĘBEN | G-116321 TF Kable

Opis i Kluczowe Cechy

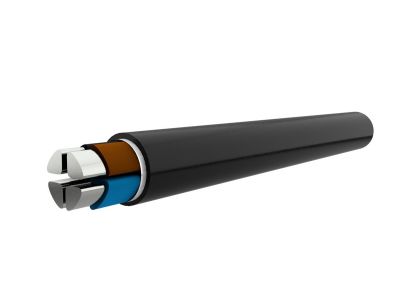

Kabel elektroenergetyczny YAKXS 4x16 SE 0,6/1kV to zaawansowane rozwiązanie od renomowanego producenta TF-Kable, zaprojektowane z myślą o profesjonalnych systemach dystrybucji energii. Skrót YAKXS precyzyjnie definiuje konstrukcję przewodu: powłoka zewnętrzna wykonana z polwinitu (Y), żyły aluminiowe (A), izolacja z polietylenu usieciowanego (XS) oraz konstrukcja kabla elektroenergetycznego (K). Zastosowanie czterech żył o przekroju znamionowym 16 mm² każda, o kształcie sektorowym jednodrutowym (SE), pozwala na optymalne wykorzystanie przestrzeni wewnątrz powłoki, co przekłada się na mniejszą średnicę zewnętrzną całego przewodu.

• Izolacja XLPE: Zastosowanie polietylenu usieciowanego pozwala na pracę żył w temperaturze do 90°C (w stanach ustalonych), co znacząco zwiększa obciążalność prądową w porównaniu do standardowej izolacji PVC.
• Żyły Aluminiowe: Wykorzystanie aluminium o wysokiej czystości zapewnia doskonały kompromis między przewodnością a wagą kabla, co ułatwia montaż na długich odcinkach.
• Napięcie Znamionowe: Przystosowany do pracy pod napięciem 0,6/1 kV, co czyni go idealnym do niskonapięciowych sieci zasilających.
• Odporność Środowiskowa: Zewnętrzna powłoka polwinitowa chroni przed uszkodzeniami mechanicznymi oraz wpływem czynników atmosferycznych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami obowiązującymi w branży elektroenergetycznej. Kabel spełnia wymagania normy PN-HD 603 S1 (lub odpowiedników krajowych), co gwarantuje bezpieczeństwo użytkowania oraz pełną kompatybilność z osprzętem kablowym dedykowanym do systemów 0,6/1kV. Materiały użyte do produkcji są poddawane kontroli jakości, co zapewnia powtarzalność parametrów elektrycznych i mechanicznych, kluczową przy projektowaniu rozległych sieci przemysłowych.

Zastosowanie

Kabel YAKXS 4x16 SE znajduje szerokie zastosowanie w sektorze energetycznym i przemysłowym. Dzięki swojej uniwersalnej konstrukcji, może być instalowany w różnorodnych warunkach:

• Sieci Lokalne: Budowa przyłączy energetycznych do budynków mieszkalnych i obiektów użyteczności publicznej.
• Przemysł: Zasilanie maszyn i urządzeń w zakładach produkcyjnych oraz elektrowniach.
• Instalacje Zewnętrzne: Możliwość układania bezpośrednio w ziemi, w kanałach kablowych oraz na wolnym powietrzu.
• Infrastruktura: Idealny do stałych instalacji wewnątrz pomieszczeń, gdzie wymagana jest wysoka trwałość i odporność na przeciążenia.

Wskazówki Montażowe

Podczas instalacji kabla YAKXS 4x16 SE należy przestrzegać zasad sztuki elektroinstalacyjnej, aby zapewnić długowieczność systemu:

• Promień Gięcia: Należy zachować minimalny promień gięcia określony przez producenta (zazwyczaj 15-krotność średnicy zewnętrznej kabla), aby uniknąć uszkodzenia izolacji i struktury żył.
• Temperatura Układania: Montaż powinien odbywać się w temperaturze powyżej -5°C. W przypadku niższych temperatur kabel wymaga wstępnego podgrzania.
• Zakończenia Żył: Ze względu na aluminiowy charakter żył, należy stosować dedykowane końcówki kablowe (aluminiowe lub bimetaliczne) oraz pasty stykowe zapobiegające utlenianiu się aluminium.
• Głębokość Zakopania: Przy układaniu bezpośrednio w ziemi należy stosować się do przepisów dotyczących głębokości wykopu oraz stosowania podsypki piaskowej i taśmy ostrzegawczej.

FAQ

1. Czy kabel YAKXS 4x16 SE można stosować zamiast kabla miedzianego?
Tak, jednak należy pamiętać o przeliczeniu obciążalności prądowej. Aluminium ma niższą przewodność niż miedź, dlatego zazwyczaj stosuje się większy przekrój żyły aluminiowej dla uzyskania tych samych parametrów przesyłowych.

2. Co oznacza skrót SE w nazwie?
Skrót SE oznacza żyłę sektorową jednodrutową. Taki kształt pozwala na lepsze wypełnienie wnętrza kabla, co redukuje jego średnicę zewnętrzną i wagę w porównaniu do żył okrągłych.

3. Czy izolacja XLPE jest lepsza od PVC?
Zdecydowanie tak. Polietylen usieciowany (XLPE) charakteryzuje się lepszymi właściwościami dielektrycznymi oraz wyższą odpornością termiczną, co pozwala na przesyłanie większej mocy tym samym przekrojem przewodu.
