Kabel sieciowany YAKXS 4x120 SE 0,6/1kV BĘBEN | WAC7504P00EEA0O Eltrim

Opis i Kluczowe Cechy

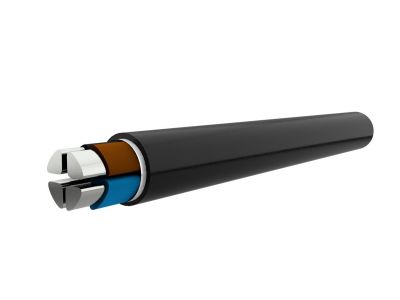

Kabel elektroenergetyczny YAKXS 4x120 SE 0,6/1kV produkcji renomowanej marki ELTRIM to zaawansowane rozwiązanie dedykowane do profesjonalnych systemów dystrybucji energii. Konstrukcja oparta na czterech żyłach aluminiowych o przekroju znamionowym 120 mm² każda, charakteryzuje się kształtem sektorowym jednodrutowym (SE), co pozwala na optymalizację średnicy zewnętrznej całego przewodu przy zachowaniu pełnej wydajności prądowej. Kluczowym elementem konstrukcyjnym jest zastosowanie izolacji z polietylenu usieciowanego (XS). Materiał ten, w porównaniu do tradycyjnego polwinitu, umożliwia pracę żył w wyższej temperaturze roboczej (do 90°C), co bezpośrednio przekłada się na zwiększoną obciążalność długotrwałą oraz lepszą odporność na przeciążenia i zwarcia. Zewnętrzna powłoka wykonana z polwinitu (Y) zapewnia wysoką odporność mechaniczną oraz ochronę przed czynnikami zewnętrznymi.

• Żyły aluminiowe: Lekka konstrukcja ułatwiająca montaż w długich trasach kablowych.
• Izolacja XLPE: Wyższa wytrzymałość dielektryczna i termiczna w porównaniu do izolacji PVC.
• Napięcie znamionowe: 0,6/1 kV, idealne dla niskonapięciowych sieci rozdzielczych.
• Konstrukcja SE: Sektorowy kształt żył redukuje wolne przestrzenie pod powłoką, zmniejszając masę i gabaryty kabla.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi dotyczącymi kabli elektroenergetycznych o izolacji z polietylenu usieciowanego. Spełnia wymagania techniczne stawiane przewodom przeznaczonym do układania na stałe w ziemi oraz w powietrzu. Zastosowane materiały są zgodne z dyrektywami bezpieczeństwa elektrycznego, co gwarantuje długowieczność instalacji oraz minimalizację ryzyka awarii w krytycznych węzłach energetycznych.

Zastosowanie

Kabel YAKXS 4x120 SE znajduje szerokie zastosowanie w sektorze przemysłowym oraz energetyce zawodowej. Jest niezastąpiony przy budowie lokalnych sieci zasilających, przyłączy budynków wielorodzinnych oraz w zasilaniu hal produkcyjnych. Dzięki swojej uniwersalności może być układany:

• Bezpośrednio w ziemi (w wykopach kablowych).
• W kanałach i przepustach kablowych.
• Wewnątrz pomieszczeń technicznych i przemysłowych.
• Na zewnątrz budynków, na konstrukcjach wsporczych i estakadach.

Wskazówki Montażowe

Podczas instalacji kabla YAKXS 4x120 SE należy zwrócić szczególną uwagę na dopuszczalny promień gięcia, aby nie uszkodzić struktury izolacji XLPE oraz powłoki zewnętrznej. Ze względu na aluminiowe żyły, przy wykonywaniu połączeń w zaciskach aparatów elektrycznych lub szynach prądowych, zaleca się stosowanie odpowiednich końcówek kablowych oraz past stykowych zapobiegających utlenianiu się aluminium. Należy przestrzegać momentu dokręcania określonego przez producenta osprzętu, aby zapewnić trwały i bezpieczny styk elektryczny. Kabel dostarczany jest na bębnach, co ułatwia jego rozwijanie przy użyciu profesjonalnych rolek kablowych.

FAQ

• Czy kabel YAKXS 4x120 SE można układać bezpośrednio w ziemi? Tak, powłoka polwinitowa (Y) oraz właściwości izolacji XLPE pozwalają na bezpieczne układanie kabla bezpośrednio w gruncie, pod warunkiem zachowania odpowiedniej podsypki piaskowej i oznaczenia trasy taśmą ostrzegawczą.
• Jaka jest główna zaleta izolacji XLPE nad PVC? Polietylen usieciowany (XLPE) pozwala na pracę kabla w wyższej temperaturze (90°C vs 70°C), co pozwala na przesyłanie większej mocy tym samym przekrojem żyły.
• Co oznacza skrót SE w nazwie? Skrót SE oznacza żyłę sektorową jednodrutową. Taki kształt pozwala na uzyskanie mniejszej średnicy zewnętrznej kabla wielożyłowego w porównaniu do żył okrągłych.
