Kabel sieciowany YAKXS 4x120 SE 0,6/1kV BĘBEN | 110198021 Nkt

Opis i Kluczowe Cechy

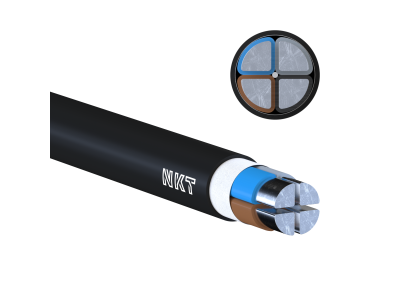

Kabel elektroenergetyczny YAKXS 4x120 SE 0,6/1kV to zaawansowane rozwiązanie od renomowanego producenta NKT, zaprojektowane z myślą o efektywnym przesyłaniu energii elektrycznej w systemach o napięciu znamionowym do 1kV. Konstrukcja opiera się na czterech żyłach aluminiowych o przekroju znamionowym 120 mm² każda. Zastosowanie żył sektorowych jednodrutowych (SE) pozwala na optymalizację średnicy zewnętrznej kabla, co ułatwia jego układanie w ciasnych przestrzeniach i kanałach kablowych.

Kluczowym elementem konstrukcyjnym jest izolacja wykonana z polietylenu usieciowanego (XS). Materiał ten charakteryzuje się znacznie lepszymi parametrami termicznymi i elektrycznymi niż standardowy polwinit (PVC). Dzięki usieciowaniu, kabel może pracować przy wyższych temperaturach żyły (do 90°C w pracy ciągłej), co bezpośrednio przekłada się na zwiększoną obciążalność prądową. Zewnętrzna powłoka polwinitowa (Y) w kolorze czarnym zapewnia wysoką odporność na uszkodzenia mechaniczne oraz działanie czynników atmosferycznych.

• Żyły aluminiowe: Lekka konstrukcja redukująca koszty inwestycji przy zachowaniu wysokiej przewodności.
• Izolacja XLPE: Wyższa odporność termiczna i mniejsze straty dielektryczne.
• Konstrukcja SE: Sektorowy kształt żył optymalizuje wypełnienie przestrzeni pod powłoką.
• Napięcie znamionowe: 0,6/1 kV, idealne dla sieci rozdzielczych i przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami branżowymi dotyczącymi kabli elektroenergetycznych niskiego napięcia. Spełnia wymagania normy PN-HD 603 S1 (lub odpowiedników krajowych), co gwarantuje bezpieczeństwo użytkowania oraz pełną kompatybilność z osprzętem kablowym dedykowanym do systemów aluminiowych. Kabel posiada certyfikację CE i jest dopuszczony do stosowania w budownictwie oraz infrastrukturze energetycznej na terenie Unii Europejskiej.

Zastosowanie

Kabel YAKXS 4x120 SE znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Dzięki swojej uniwersalnej budowie, może być wykorzystywany w następujących obszarach:

• Sieci zasilające: Budowa lokalnych linii energetycznych łączących stacje transformatorowe z odbiorcami końcowymi.
• Przemysł: Zasilanie ciężkich maszyn, urządzeń technologicznych oraz rozdzielnic głównych w zakładach produkcyjnych.
• Energetyka zawodowa: Wykorzystanie w elektrowniach i podstacjach jako kable sterownicze i zasilające.
• Instalacje zewnętrzne i wewnętrzne: Możliwość układania bezpośrednio w ziemi, w kanałach kablowych, na drabinkach oraz wewnątrz budynków.

Wskazówki Montażowe

Podczas instalacji kabla YAKXS 4x120 SE należy przestrzegać zasad sztuki elektroinstalacyjnej:

• Promień gięcia: Należy zachować minimalny promień gięcia (zazwyczaj 15-krotność średnicy zewnętrznej), aby uniknąć uszkodzenia izolacji i struktury żył.
• Temperatura układania: Minimalna temperatura otoczenia podczas montażu bez podgrzewania kabla wynosi -5°C.
• Zakończenia żył: Ze względu na aluminiowy charakter żył, konieczne jest stosowanie odpowiednich końcówek kablowych (prasowanych lub śrubowych) oraz past stykowych zapobiegających utlenianiu się aluminium.
• Moment dokręcania: W przypadku stosowania zacisków śrubowych, należy używać klucza dynamometrycznego zgodnie z wytycznymi producenta osprzętu.

FAQ

1. Czy kabel YAKXS 4x120 SE można układać bezpośrednio w ziemi?
Tak, zewnętrzna powłoka polwinitowa (Y) jest przystosowana do bezpośredniego kontaktu z gruntem, pod warunkiem zachowania odpowiedniej podsypki piaskowej i zabezpieczenia przed uszkodzeniami mechanicznymi.

2. Czym różni się izolacja XS od zwykłej izolacji PVC?
Izolacja z polietylenu usieciowanego (XS/XLPE) pozwala na pracę w wyższej temperaturze roboczej (90°C vs 70°C), co pozwala na przesyłanie większej mocy tym samym przekrojem kabla.

3. Czy kabel jest dostarczany na bębnie?
Tak, ze względu na wagę i gabaryty, produkt standardowo dostarczany jest na bębnach zwrotnych lub bezzwrotnych, co ułatwia transport i rozwijanie na placu budowy.
