Opis i Kluczowe Cechy

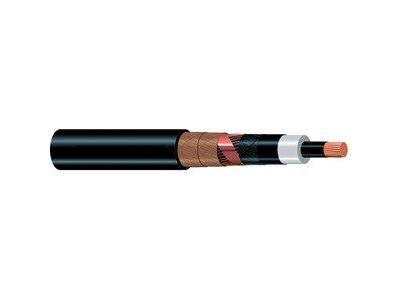

Kabel elektroenergetyczny średniego napięcia NA2XS(F)2Y 1x150/25 12/20kV produkcji TF-Kable to zaawansowane rozwiązanie zaprojektowane do pracy w najbardziej wymagających warunkach środowiskowych. Konstrukcja oparta na aluminiowej żyle roboczej o przekroju znamionowym 150 mm² zapewnia optymalny balans między wydajnością prądową a masą przewodu, co jest kluczowe przy projektowaniu rozległych sieci dystrybucyjnych. Izolacja z polietylenu usieciowanego (XLPE/XS) charakteryzuje się doskonałymi właściwościami dielektrycznymi oraz wysoką odpornością termiczną, co pozwala na długotrwałą pracę przy temperaturze żyły dochodzącej do 90°C.

• Pole promieniowe (H): Specjalna konstrukcja ekranująca zapewnia równomierny rozkład pola elektrycznego, co minimalizuje ryzyko wyładowań niezupełnych.
• Uszczelnienie wzdłużne (F): Zastosowanie wodoodpornej taśmy puchnącej pod powłoką zewnętrzną skutecznie blokuje penetrację wilgoci wzdłuż kabla w przypadku uszkodzenia powłoki zewnętrznej.
• Powłoka PE (2Y): Zewnętrzna osłona z polietylenu o wysokiej gęstości gwarantuje wyjątkową odporność mechaniczną na ścieranie i naciski, co jest niezbędne podczas układania kabla bezpośrednio w gruncie.
• Żyła powrotna: Miedziany ekran o przekroju 25 mm² zapewnia skuteczne odprowadzanie prądów zwarciowych oraz ochronę przeciwporażeniową.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami obowiązującymi w sektorze energetyki zawodowej. Spełnia wymagania dotyczące kabli o izolacji wytłaczanej na napięcia znamionowe od 3,6/6 kV do 18/30 kV. Dzięki zastosowaniu materiałów najwyższej jakości, kabel NA2XS(F)2Y jest dopuszczony do stosowania w systemach przesyłowych wymagających najwyższego stopnia niezawodności, co potwierdzają certyfikaty zgodności z polskimi i europejskimi standardami jakościowymi dla kabli średniego napięcia.

Zastosowanie

Kabel NA2XS(F)2Y 1x150/25 znajduje szerokie zastosowanie w profesjonalnej infrastrukturze energetycznej. Jest dedykowany do:

• Budowy sieci dystrybucyjnych: Łączenie stacji transformatorowych oraz zasilanie odbiorców przemysłowych.
• Elektrowni i farm OZE: Idealny do wyprowadzania mocy z farm wiatrowych i fotowoltaicznych dzięki odporności na zmienne warunki obciążenia.
• Instalacji w trudnych warunkach: Możliwość montażu bezpośrednio w ziemi, w kanałach kablowych oraz w wodzie, co czyni go rozwiązaniem uniwersalnym dla terenów o wysokim poziomie wód gruntowych.
• Przemysłu ciężkiego: Zasilanie maszyn i urządzeń wymagających stabilnego napięcia 12/20kV w środowiskach o dużym narażeniu na uszkodzenia mechaniczne.

Wskazówki Montażowe

Podczas instalacji kabla NA2XS(F)2Y należy przestrzegać wytycznych technicznych, aby zapewnić długowieczność trasy kablowej:

• Promień gięcia: Należy zachować minimalny promień gięcia określony przez producenta (zazwyczaj 15-krotność średnicy zewnętrznej kabla), aby uniknąć uszkodzenia struktury izolacji XLPE.
• Temperatura układania: Montaż powinien odbywać się w temperaturze otoczenia nie niższej niż -20°C (przy zachowaniu ostrożności i wstępnym podgrzaniu) lub powyżej 0°C dla standardowych procedur.
• Naprężenia mechaniczne: Dzięki powłoce PE dopuszczalne są silne naprężenia podczas wciągania kabla do przepustów, jednak zaleca się stosowanie rolek kablowych i odpowiednich smarów poślizgowych.
• Zakończenia kablowe: Przy montażu głowic i muf należy zwrócić szczególną uwagę na czystość warstwy półprzewodzącej oraz prawidłowe uszczelnienie żyły powrotnej.

FAQ

Czy kabel może być stosowany wewnątrz budynków?
Standardowa wersja z powłoką PE (2Y) jest przeznaczona głównie do układania zewnętrznego ze względu na palność polietylenu. Do zastosowań wewnętrznych zaleca się wersje z powłoką nierozprzestrzeniającą płomienia (Xn) lub bezhalogenową (N).

Co daje uszczelnienie wzdłużne (F)?
Uszczelnienie wzdłużne w postaci taśm puchnących chroni kabel przed korozją żyły i ekranu w przypadku lokalnego przecięcia powłoki zewnętrznej. Woda w kontakcie z taśmą powoduje jej pęcznienie, co tworzy barierę wodoszczelną.

Czy kabel jest odporny na promieniowanie UV?
Tak, czarna powłoka polietylenowa (PE) zawiera stabilizatory UV, co pozwala na bezpieczne prowadzenie kabla na zewnątrz, np. na podejściach pod głowice napowietrzne.
