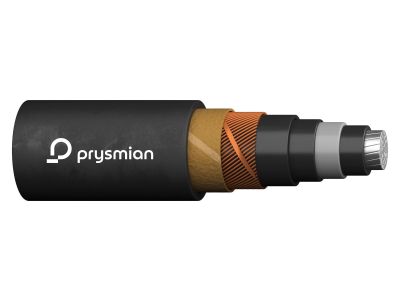

Kabel sieciowany NA2XS(F)2Y 1x150/25 12/20kV BĘBEN | 20348406 Prysmian

Opis i Kluczowe Cechy

Kabel elektroenergetyczny średniego napięcia NA2XS(F)2Y 1x150/25 12/20kV produkcji renomowanej marki Prysmian to zaawansowane rozwiązanie dedykowane do przesyłu energii elektrycznej w sieciach o napięciu znamionowym 12/20 kV. Konstrukcja oparta na jednożyłowym przewodniku aluminiowym o przekroju znamionowym 150 mm² zapewnia optymalny balans między lekkością instalacji a wysoką obciążalnością prądową. Izolacja z polietylenu sieciowanego (XLPE) pozwala na pracę żyły w temperaturze do 90°C, co znacząco podnosi wydajność przesyłową w porównaniu do tradycyjnych izolacji termoplastycznych.

• Uszczelnienie wzdłużne (F): Zastosowanie taśm pęczniejących pod powłoką zewnętrzną skutecznie blokuje propagację wody wzdłuż kabla w przypadku uszkodzenia powłoki, co chroni strukturę dielektryka przed degradacją.
• Powłoka polietylenowa (2Y): Zewnętrzna osłona z polietylenu o wysokiej gęstości charakteryzuje się wyjątkową odpornością na uszkodzenia mechaniczne, ścieranie oraz agresywne czynniki chemiczne występujące w glebie.
• Ekran miedziany: Żyła powrotna o przekroju 25 mm² wykonana z drutów miedzianych zapewnia skuteczne odprowadzanie prądów zwarciowych oraz ogranicza emisję pola elektromagnetycznego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami krajowymi i międzynarodowymi, co gwarantuje bezpieczeństwo eksploatacji w infrastrukturze krytycznej. Kabel spełnia wymagania normy HD 620 S2, co potwierdza jego parametry elektryczne i mechaniczne dla kabli o izolacji wytłaczanej na napięcia znamionowe od 3,6/6 kV do 18/30 kV. Dodatkowo, proces produkcyjny firmy Prysmian podlega ścisłej kontroli jakości, co przekłada się na długowieczność instalacji szacowaną na dziesięciolecia.

Zastosowanie

Kabel NA2XS(F)2Y znajduje szerokie zastosowanie w profesjonalnej energetyce zawodowej oraz przemysłowej. Jest idealnym wyborem do:

• Budowy linii zasilających w sieciach rozdzielczych średniego napięcia.
• Łączenia stacji transformatorowych oraz głównych punktów zasilania (GPZ).
• Instalacji w elektrowniach wiatrowych i farmach fotowoltaicznych, gdzie wymagana jest wysoka odporność na warunki środowiskowe.
• Układania bezpośrednio w ziemi, w kanałach kablowych oraz w rurach osłonowych, nawet w miejscach o wysokim poziomie wód gruntowych dzięki uszczelnieniu wzdłużnemu.

Wskazówki Montażowe

Podczas montażu kabla NA2XS(F)2Y 1x150/25 należy przestrzegać wytycznych technicznych, aby zapewnić bezawaryjną pracę systemu:

• Promień gięcia: Należy zachować minimalny promień gięcia określony przez producenta (zazwyczaj 15-krotność średnicy zewnętrznej kabla), aby uniknąć uszkodzenia struktury izolacji XLPE.
• Temperatura układania: Minimalna temperatura otoczenia podczas prac montażowych bez dodatkowego podgrzewania kabla wynosi -20°C dla powłoki PE, jednak zaleca się prowadzenie prac w temperaturach dodatnich dla zachowania elastyczności.
• Przygotowanie końcówek: Do zarabiania kabla należy używać profesjonalnych narzędzi do zdejmowania ekranu półprzewodzącego (ekran wytłaczany, trwale przylegający), co jest kluczowe dla uniknięcia wyładowań niezupełnych w głowicach kablowych.

FAQ

Czy kabel może być stosowany w wodzie?
Kabel posiada uszczelnienie wzdłużne (F), które chroni przed wnikaniem wilgoci wzdłuż żyły, jednak nie jest przeznaczony do stałego zanurzenia w wodzie bez dodatkowych osłon ciśnieniowych. Jest natomiast w pełni odporny na układanie w wilgotnej glebie.

Jaka jest różnica między NA2XS2Y a NA2XS(F)2Y?
Litera (F) w oznaczeniu oznacza barierę przeciwwilgociową w postaci taśm pęczniejących. Wersja (F) jest bezpieczniejsza w przypadku awarii mechanicznej powłoki, ponieważ ogranicza zasięg penetracji wody do minimum.

Czy kabel jest odporny na promieniowanie UV?
Tak, czarna powłoka polietylenowa (2Y) zawiera sadzę, która pełni rolę stabilizatora UV, co pozwala na stosowanie kabla również w instalacjach napowietrznych lub na estakadach bez dodatkowej ochrony przed słońcem.
