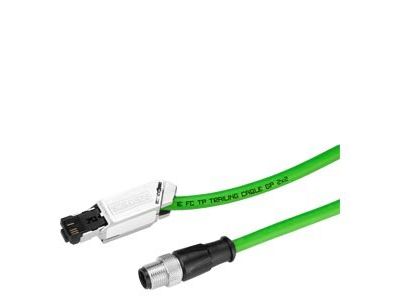

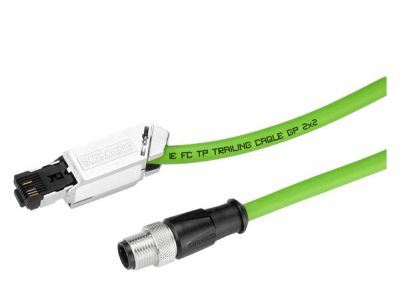

Kabel połączeniowy M12-180/RJ45, 2m | 6XV1871-5TH20 Siemens

Alternatywny kod produktu: 6XV18715TH20

Opis i Kluczowe Cechy

Kabel połączeniowy M12-180/RJ45 o długości 2,0 m (symbol 6XV1871-5TH20) firmy Siemens należy do rodziny SIMATIC NET. Został zaprojektowany do łączenia stacji Industrial Ethernet z interfejsami RJ45 w trudnych warunkach przemysłowych. Wyposażony w złącze M12 (kodowanie D) oraz wtyk IE FC RJ45, zapewnia niezawodną transmisję danych z prędkością 10/100 Mbps. Dzięki podwójnemu ekranowaniu i zintegrowanej koncepcji uziemienia gwarantuje odporność sieci na zakłócenia elektromagnetyczne, a fabryczne zakończenie AWG22 skraca czas instalacji i eliminuje błędy montażowe.

• Długość 2,0 m: Gotowy odcinek ułatwia prowadzenie w szafach sterowniczych i korytach kablowych bez konieczności docinania i zarabiania.
• Kabel typu Trailing (przeznaczony do ciągłego ruchu): Silikonowa izolacja i giętka konstrukcja umożliwiają pracę na ciągle poruszających się częściach maszyn, np. w ramionach robotów.
• Podwójnie ekranowany z zintegrowanym uziemieniem: Zapewnia odporność sieci na zakłócenia elektromagnetyczne (EMI), co jest kluczowe w środowisku przemysłowym z silnymi polami magnetycznymi.
• Stopień ochrony IP65/67 (złącze M12): Uszczelnione połączenie chroni przed pyłem i strumieniami wody, co pozwala na montaż w strefach o podwyższonej wilgotności lub zabrudzeniu.
• Przekracza kategorię Cat5e norm ISO/IEC 11801 i EN 50173: Gwarantuje parametry transmisyjne wystarczające dla 10/100 Mbps oraz rezerwę dla przyszłych aplikacji.

Zgodność z Normami

Kabel spełnia wymagania międzynarodowych standardów okablowania strukturalnego ISO/IEC 11801 oraz EN 50173, przekraczając parametry kategorii 5e (Cat5e). Posiada certyfikat CE. Produkt jest wolny od silikonu, co umożliwia stosowanie w przemyśle motoryzacyjnym, np. na liniach lakierniczych.

Zastosowanie

Dzięki wytrzymałej konstrukcji i odporności na zakłócenia kabel znajduje zastosowanie w wymagających aplikacjach przemysłowych:

• Łączenie sterowników PLC, paneli operatorskich i czujników w sieci Industrial Ethernet w strefach z ruchem ciągłym (trailing cables).
• Instalacje w przemyśle motoryzacyjnym, szczególnie w pobliżu kabin lakierniczych – materiał bezsilikonowy nie zanieczyszcza powierzchni.
• Tworzenie przyłączy do urządzeń polowych ze złączami M12 D-coded (stopień ochrony IP65/67) w szafach sterowniczych i na maszynach.
• Szybkie łączenie stacji końcowych z interfejsem RJ45 w warunkach, gdzie liczy się czas uruchomienia – gotowy kabel eliminuje konieczność zaciskania wtyków.

Wskazówki Montażowe

Montaż i konserwacja mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed podłączeniem kabla należy bezwzględnie odłączyć napięcie zasilania urządzeń. Kabel przeznaczony jest do układania w korytkach, dławikach lub na szynach DIN, należy unikać ostrych zagięć promieniem mniejszym niż podano w dokumentacji producenta. Połączenia M12 i RJ45 należy dokręcać z momentem zgodnym z instrukcją, aby zapewnić szczelność IP65/67 i prawidłowy kontakt ekranu. Przekrój przewodu AWG22 jest fabrycznie zakończony, nie wymaga dodatkowego zaciskania.

FAQ

• Jaka jest długość kabla? Kabel ma fabryczną długość 2,0 m, co pozwala na łatwe dopasowanie w standardowych szafach sterowniczych i puszkach łączeniowych.
• Czy kabel nadaje się do pracy w warunkach z ciągłym ruchem (trailing)? Tak, został zaprojektowany jako kabel typu Trailing, a jego bezsilikonowa izolacja zapewnia odporność na wielokrotne zginanie – znajduje zastosowanie w ramionach robotów i na poruszających się elementach maszyn.
• Jaki stopień ochrony zapewniają złącza? Złącze M12 (kodowanie D) zapewnia ochronę na poziomie IP65/67, co oznacza pyłoszczelność i ochronę przed strumieniami wody. Złącze RJ45 nie ma deklarowanego stopnia ochrony – zaleca się montaż w suchym wnętrzu szafy.
